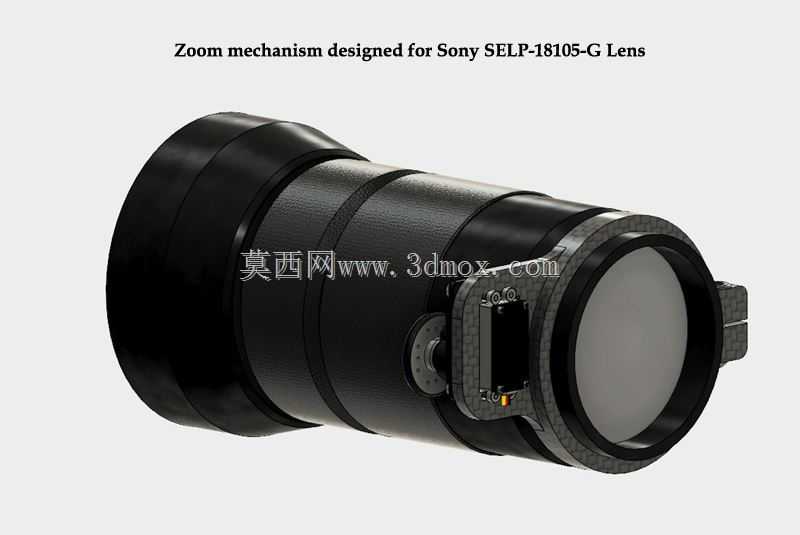

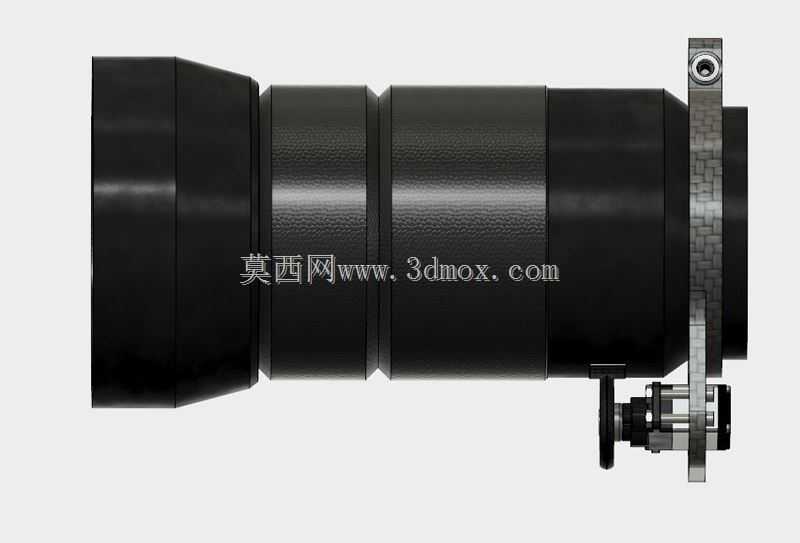

适配索尼镜头的遥控伺服电动变焦支架结构

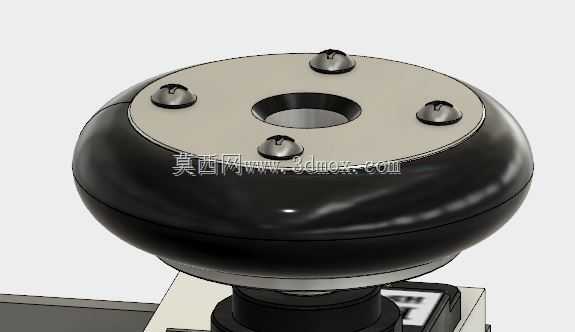

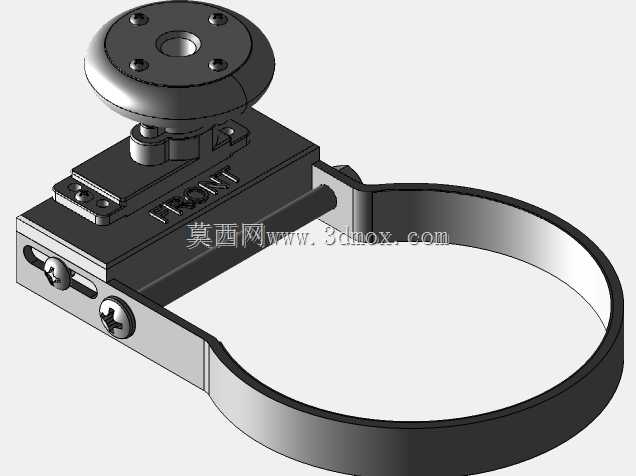

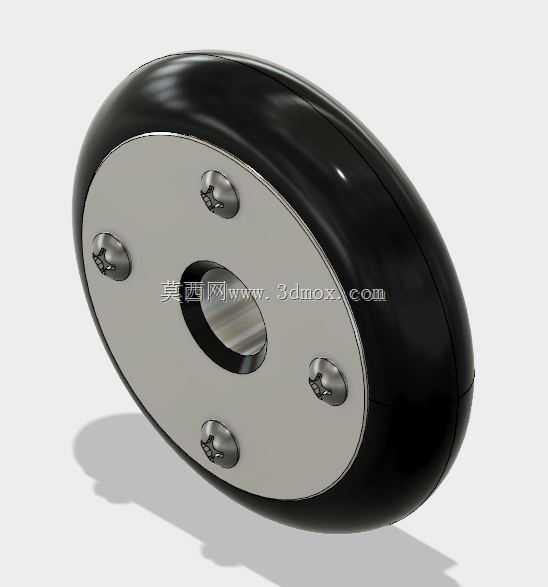

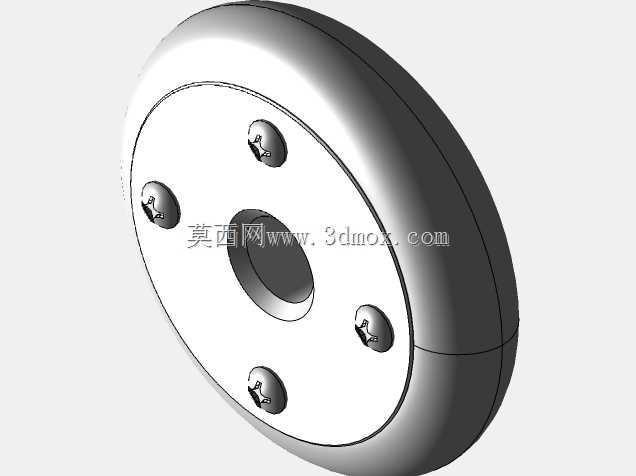

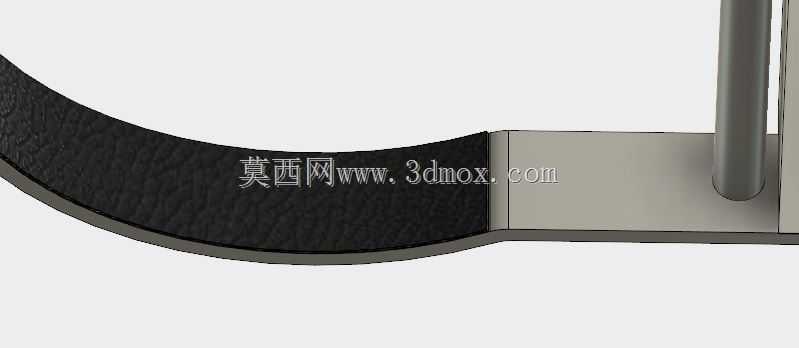

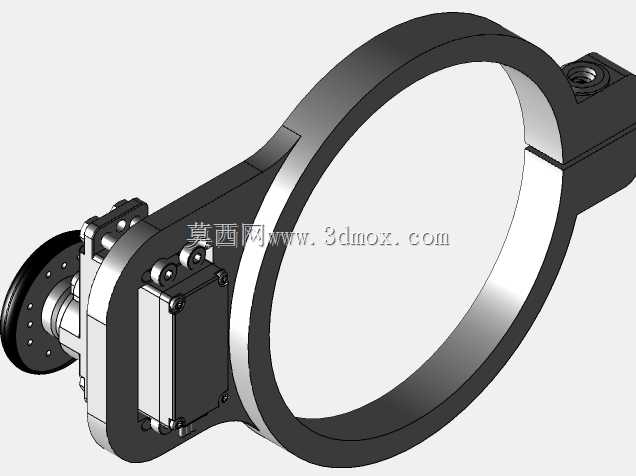

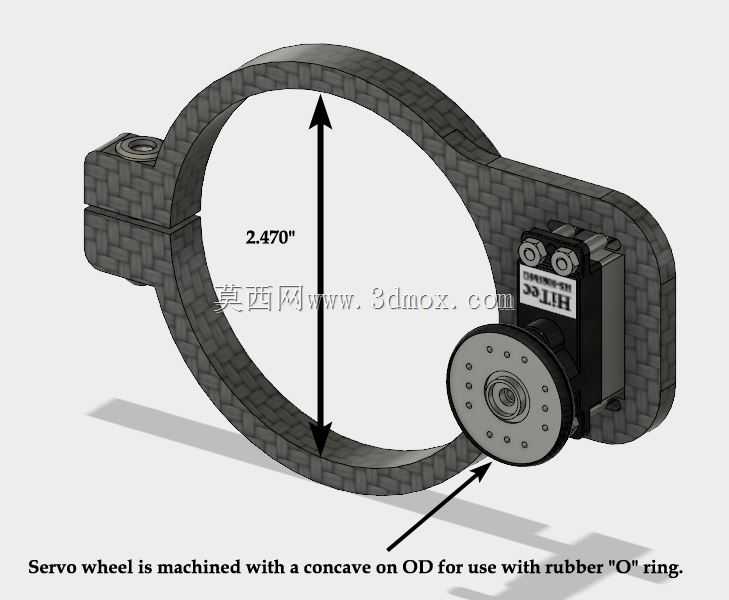

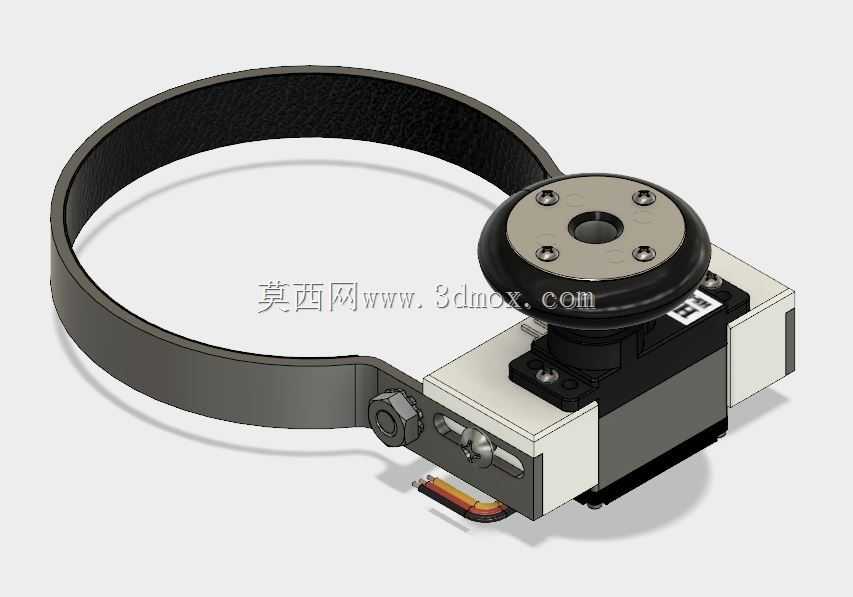

该结构主要面向专业摄影、户外影像采集、定点机位远程拍摄等应用场景，解决手动调焦需要近距离接触机位、特殊拍摄场景下无法手动操作镜头变焦的痛点，可适配对应口径的定焦、变焦镜头实现远程电控变焦操作，尤其适合野生动物拍摄、延时摄影、高空机位拍摄、演播室固定机位远程调控等需要避免触碰机位引发画面抖动的使用场景。整套结构采用环抱式卡箍作为主体承载结构，卡箍内径适配对应镜头的镜身外径，安装时可直接环抱固定在镜头镜筒外侧，无需对镜头本身进行打孔、粘接等破坏性改装，安装后不会破坏镜头原有结构，也不会遮挡镜头的手动对焦环、功能按键与卡口结构。驱动部分采用微型伺服作为动力输出核心，驱动轮外侧加工有内凹型面，用于嵌装橡胶O型圈，通过橡胶圈与镜头变焦环的接触摩擦力传递扭矩，带动变焦环转动实现焦距调节，橡胶材质的接触面可以避免硬质轮体刮花镜身变焦环的橡胶蒙皮，同时能提供足够的静摩擦力，避免变焦过程中出现打滑、虚位的问题。控制端采用微型控制板搭配三位旋钮开关，通过长约六英尺的线缆连接驱动端，可实现放大、缩小、变焦锁定三个基础操作，同时保留了镜头原有的手动变焦能力，在断电或者遥控功能不启用的状态下，依然可以直接手动转动变焦环完成焦距调整，不会出现锁死无法手动操作的问题。结构设计上充分考虑了安装适配性，卡箍主体可根据不同镜头的镜身直径调整适配范围，伺服的安装位置预留了长条形调节槽，可以根据不同镜头变焦环的位置调整驱动轮的压紧力度，保证驱动轮与变焦环的接触压力处于合适区间，既不会因为压力过大导致变焦转动阻力过大增加伺服负载，也不会因为压力过小出现变焦打滑的问题。尺寸边界上，卡箍环抱的适配镜身直径为2.470英寸，整体结构突出镜身的厚度控制在较小范围，安装后不会增加过多的镜头整体重量与外径尺寸，不会影响镜头安装遮光罩、滤镜等常规配件，也不会与相机机身的握持部分、热靴配件产生干涉。结构设计过程中针对不同使用场景做了适配优化，针对碳纤维材质的轻量化改装需求，可更换碳纤维材质的卡箍主体进一步降低整体重量，针对大重量长焦镜头的使用场景，可更换耐磨的德林塑料作为伺服安装座与驱动轮的加工材质，提升长时间使用下的结构耐磨度与结构强度，驱动轮的O型圈采用标准规格的密封件，后期磨损后可直接更换标准配件，无需定制特殊零件，降低后期维护成本。整套结构的安装逻辑简单，不需要额外的专用工具，仅需通过卡箍的锁紧结构即可完成在镜身上的固定，伺服的接线采用快插接口，可快速完成拆装，在不需要使用电控变焦功能时可快速拆除，恢复镜头的原始使用状态。
