大跨度龙门式五轴数控加工机架结构

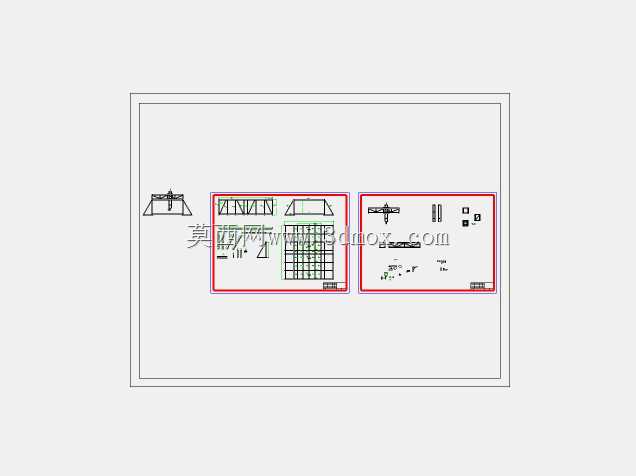

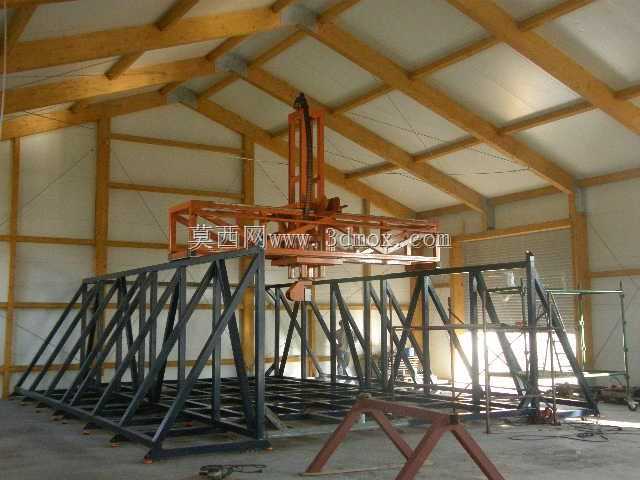

该结构为大跨度龙门式五轴数控加工设备的本体机架，主要面向大尺寸工件的多轴联动加工场景，可覆盖航空航天大型复合材料构件、轨道交通铝合金型材、船舶舱体结构件、建筑钢结构异形件的铣削、钻孔、轮廓修形等加工作业需求，适配长尺寸、大平面类工件的一次装夹多面加工需求，避免多次装夹带来的定位误差，提升大尺寸工件的加工精度与加工效率。整体采用落地式龙门桁架布局，底部为纵横交错的型钢焊接底架，底架通过多组斜向支撑筋形成稳定的三角受力结构，可承载大重量工件与加工过程中的切削载荷，抵消主轴高速作业时产生的振动，保证加工过程的结构稳定性。两侧的立式支撑腿采用等截面型钢焊接成型，顶部架设横向移动的龙门横梁，横梁上搭载可沿横向滑动的垂直滑座，滑座集成五轴运动的主轴安装位，可实现X、Y、Z三个直线轴与两个旋转轴的联动运动，覆盖工件上方全加工范围的作业需求。设计过程中优先考虑结构刚性与运动行程的平衡，底架的平面度公差控制在毫米级，为工件装夹提供基准安装平面，两侧支撑腿的平行度经过结构校核，保证横梁横向移动时的直线度精度，避免运动卡滞或精度偏差。整体机架的安装边界需匹配厂房的层高与地面承重要求，底部需做预埋地基固定，抵消设备高速运动时的惯性冲击，顶部预留的吊装位可方便整机的组装与部件更换，桁架结构的镂空设计既减轻了机架自身重量，又方便加工废屑的清理与切削液的回流收集，适配车间长期连续加工作业的使用需求。该机架作为五轴数控设备的核心承载基础，其结构刚性直接决定了设备的最终加工精度，焊接后需经过时效处理消除内应力，再进行关键安装面的机加工，保证各运动轴的安装基准精度，可适配不同功率的五轴加工主轴，满足不同材质工件的加工负载要求。
