户外木框架金属顶遮阳挡雨棚结构设计

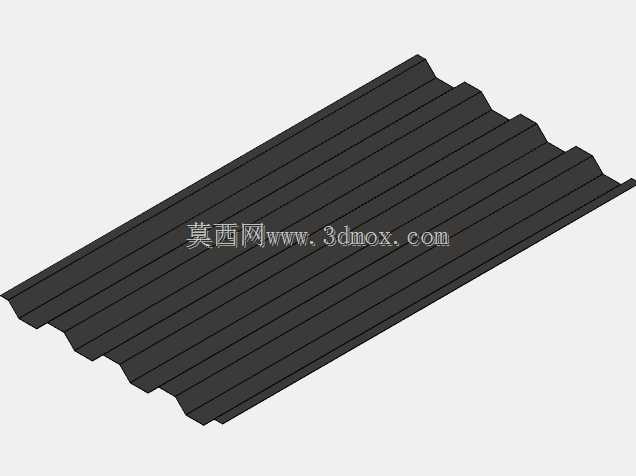

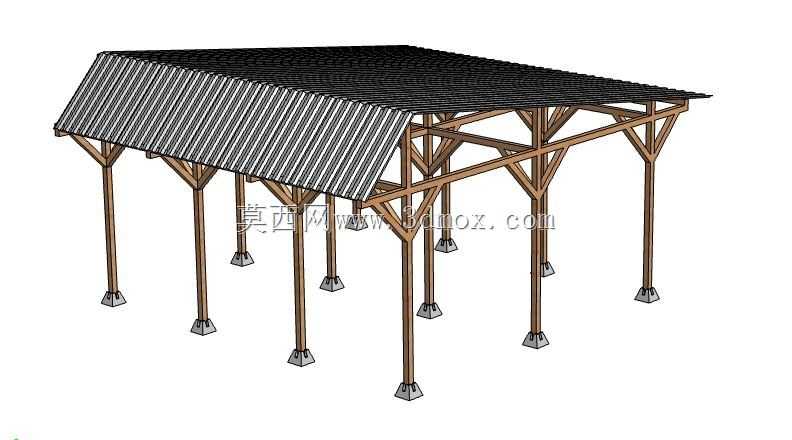

该结构主要应用于户外庭院、厂区临时物料堆放区、农庄休闲区域、户外作业临时遮蔽区等场景，可实现遮阳挡雨的核心遮蔽功能，同时兼顾一定的通风与造型美观性，适配多种户外露天场地的遮蔽需求，既可以作为小型车辆临时停放的遮蔽空间，也可作为户外休闲聚餐、物料临时周转存放的防护顶棚，有效降低露天环境下日晒雨淋对人员、物品的影响。整体采用木框架搭配金属屋面的组合结构，支撑立柱采用实木型材加工，每根立柱底部设置独立混凝土预埋基座，基座与立柱之间通过金属连接件固定，避免木质立柱直接接触地面受潮腐烂，提升整体结构的户外使用寿命。框架的斜向支撑采用三角桁架式排布，通过多组斜向木梁连接立柱与顶部主梁，形成稳定的受力传导结构，可有效抵御常规户外风压、屋面雨雪荷载，避免结构出现侧向变形或垮塌风险。顶部屋面采用波纹金属板材铺设，金属板材通过自攻钉固定在顶部的木檩条上，波纹结构可快速引导屋面雨水向单侧排出，避免屋面积水渗漏，金属材质的屋面相比传统瓦面自重更轻，同时具备更好的抗老化、抗腐蚀性能，降低后期维护频次。设计过程中优先考虑结构的易搭建性，所有木构件均采用标准化榫卯加螺栓连接的方式，现场无需复杂焊接作业，仅需常规工具即可完成组装，适配非专业施工团队的快速搭建需求。整体结构的横向跨度可根据实际场地需求调整，单组标准单元的支撑立柱间距控制在合理范围内，既保证足够的内部通行与使用空间，也避免跨度过大导致的主梁挠度变形问题，立柱高度预留足够的净空，满足人员直立通行、小型设备进出的使用需求，安装边界需保证基座预埋深度符合冻土层以下要求，同时整体结构避开高空坠物、高压线路等风险区域，确保使用过程中的结构安全。
