工业医疗分析用微型电磁阀结构设计

　　做了快十年流体控制类元件的结构设计，经手的微型阀类模型没有一百也有八十，这次拿到的这款7.5mm通径微型电磁阀，刚看到尺寸参数的时候第一反应是这是给小流量精密控制场景做的定制化元件，毕竟常规工业电磁阀通径做到10mm以下已经算小规格，7.5mm的通径搭配紧凑的柱式本体，明显是冲着安装空间极度受限的场景去的。先从实际应用场景说，这类微型电磁阀最常出现在三类设备里：第一类是医疗设备里的体外诊断分析仪、小型输液给药装置，这类场景对流体通断的响应速度、死区体积要求极高，不能有过多的流体残留，否则会直接影响检测精度或者给药剂量的准确性；第二类是工业分析类设备，比如在线色谱仪、水质采样分析装置，这类设备需要频繁切换小流量气路或者液路，阀件的体积直接决定了整个分析流路的集成度，要是阀件做的太大，流路管线拉长，不仅响应滞后，还会增加载气或者试剂的消耗量；第三类是小型工业自动化设备里的精密气路控制，比如小型贴装头的真空吸附通断、微型气动执行元件的气路切换，这类场景安装空间往往被执行机构、传感器占满，根本留不出常规阀件的安装位置。

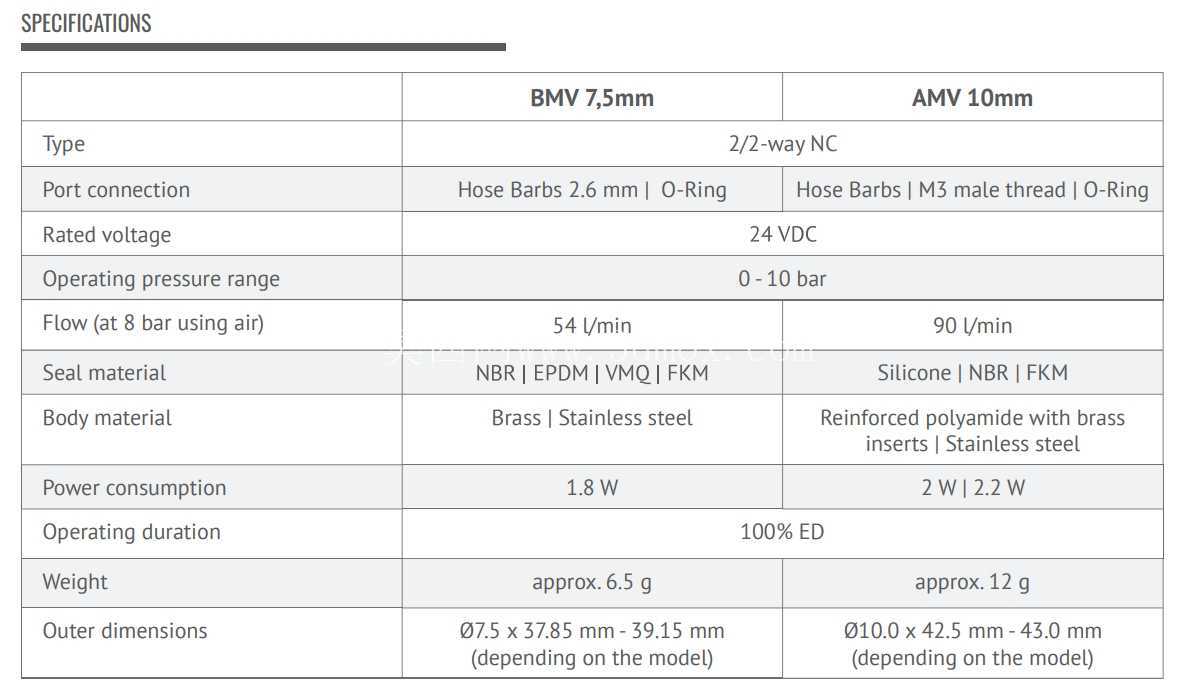

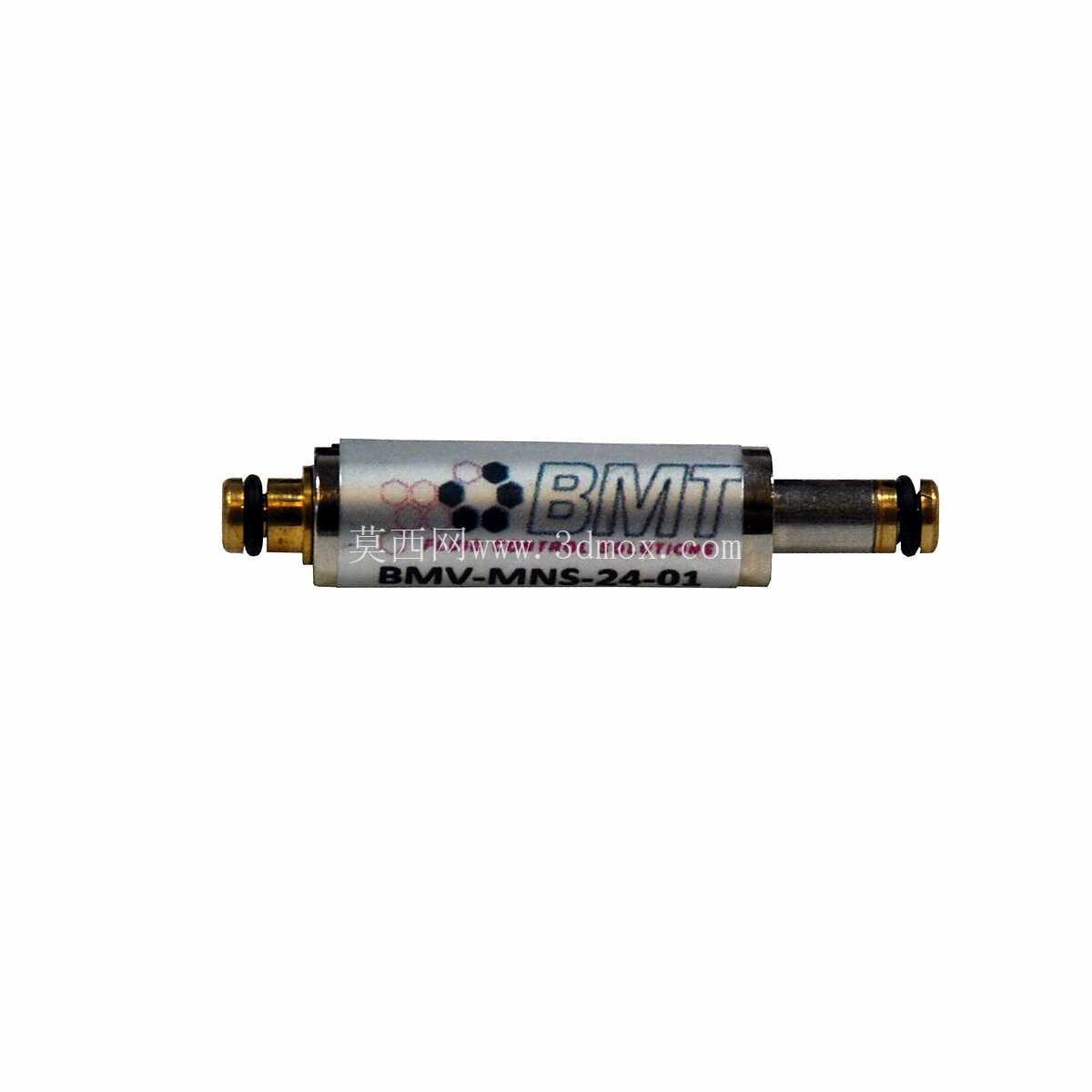

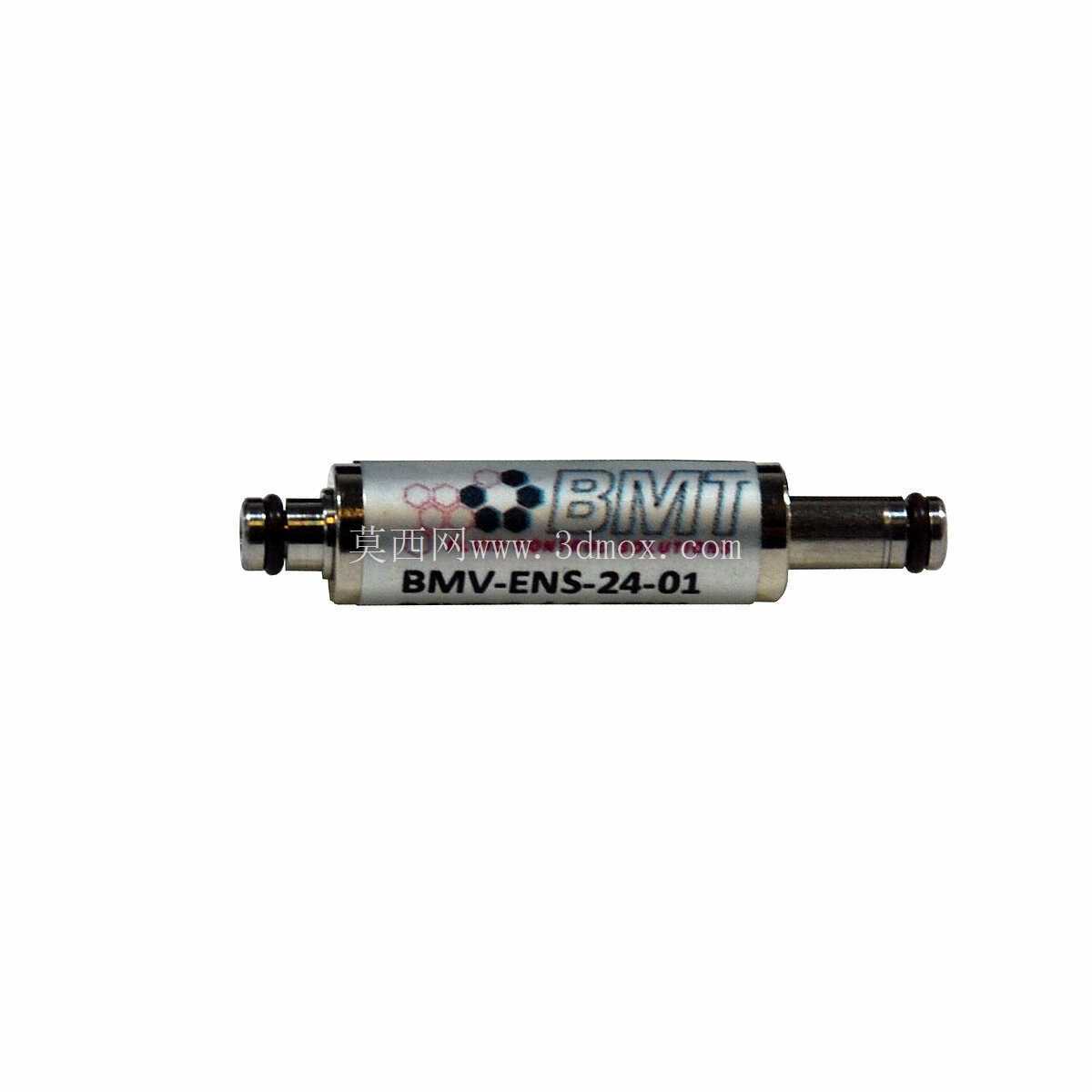

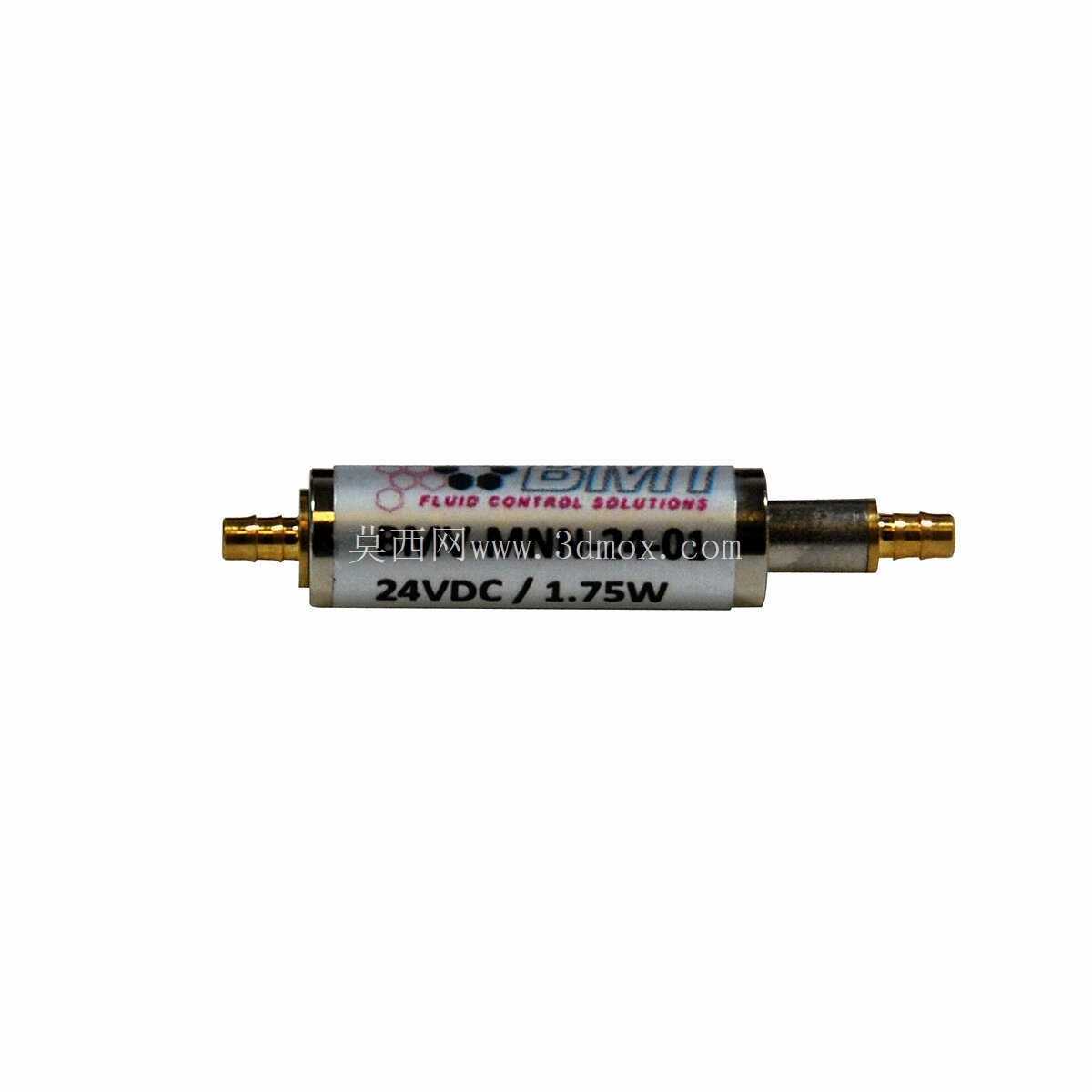

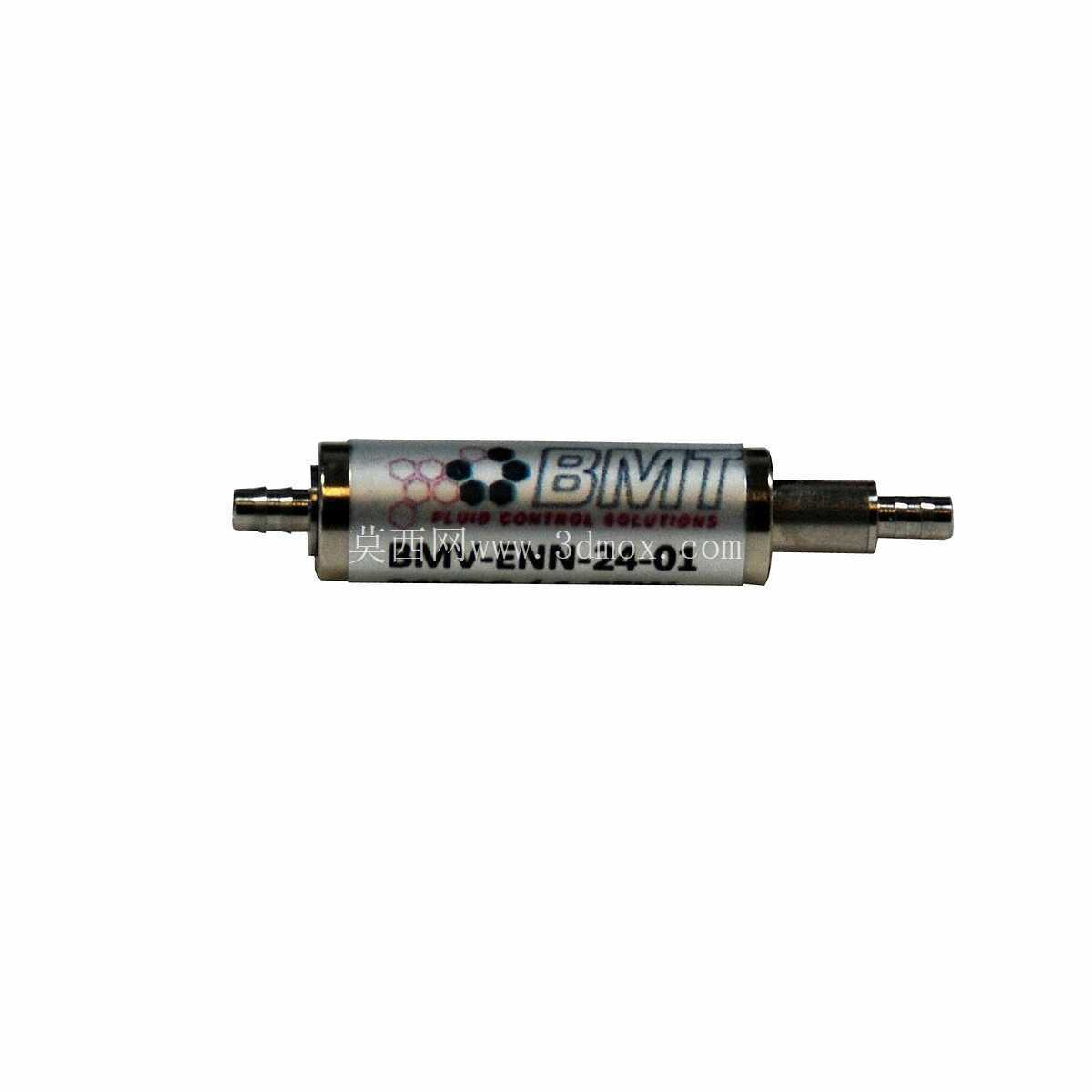

　　再看产品本身的功能特性，这款阀是直动式电磁阀结构，从引出线的设计就能看出来是引线式接线，不需要额外的接线端子排，进一步压缩了安装占用的空间。本体两端的密封结构是O型圈径向密封，这种密封方式的好处是安装的时候不需要额外加密封垫片，直接插入对应的安装孔位就能实现密封，装配效率比端面密封高很多，而且径向密封的耐压稳定性在小通径场景下表现更好，不会因为端面压紧力不均匀出现渗漏问题。通径7.5mm的设计，刚好匹配小流量场景的需求，既不会因为通径太小造成流阻过大，也不会因为通径过大导致阀的启闭响应速度变慢，对于需要毫秒级通断切换的场景来说，这个通径和电磁驱动部分的功率匹配是经过核算的，不会出现驱动功率不足导致启闭卡滞的问题。

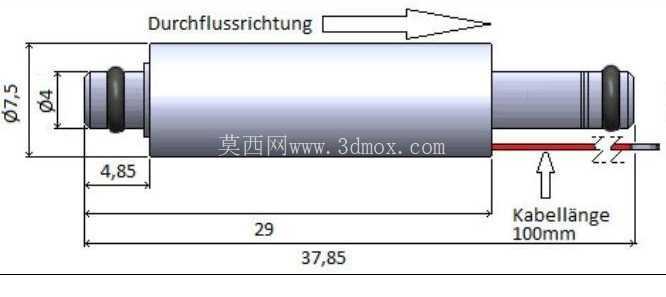

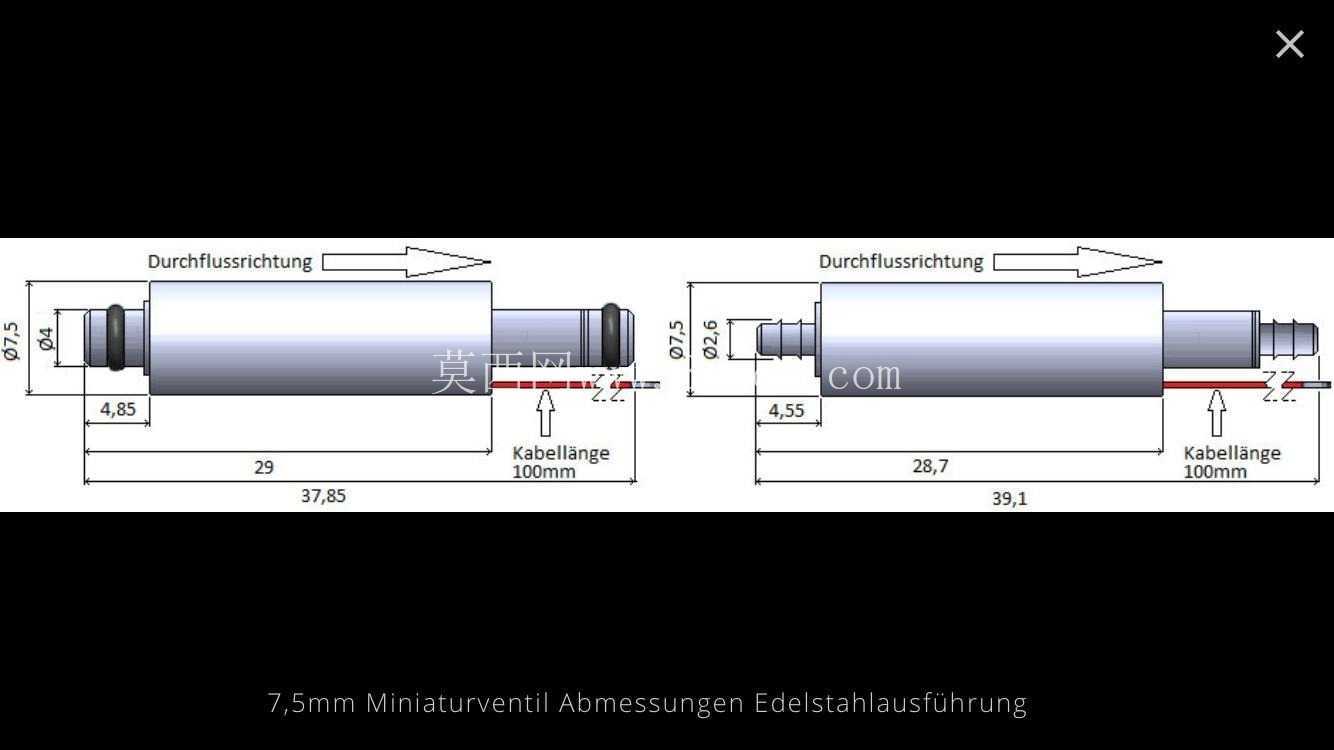

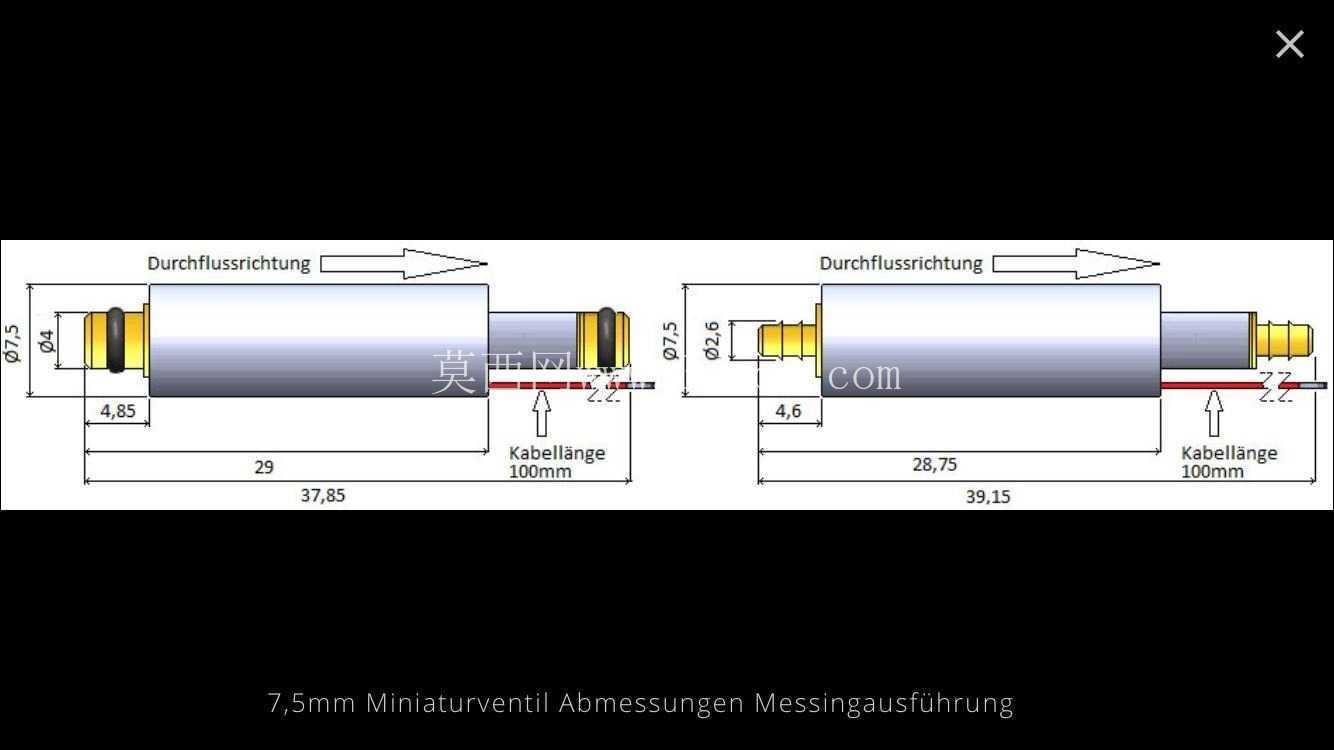

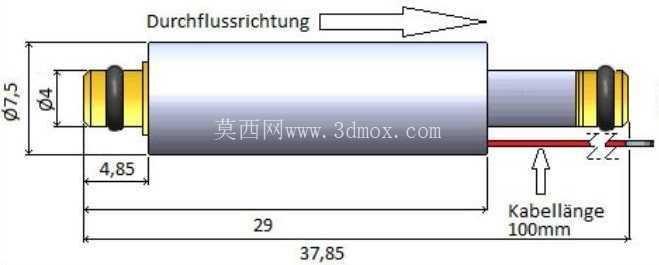

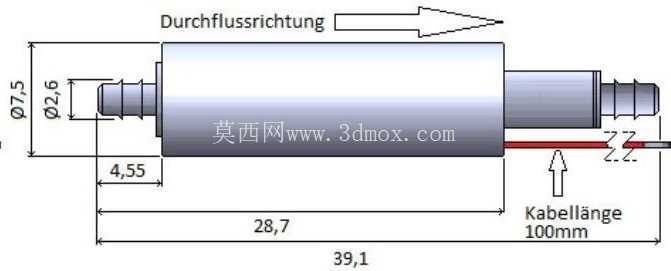

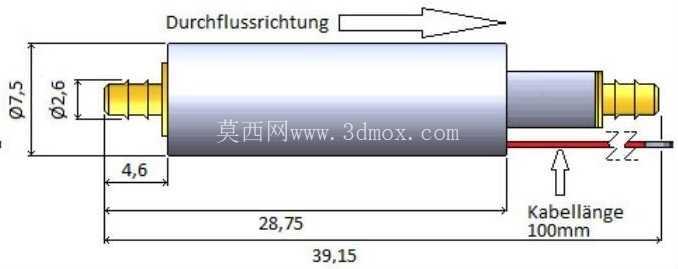

　　说到设计思路，这类微型阀的设计核心永远是在有限的体积内平衡电磁驱动力、流道通径、密封可靠性三个核心指标。首先本体采用圆柱形结构，不是常规阀的方形安装座，就是为了适配插入式安装的需求，很多集成流路板上都是预留的圆形安装孔，圆柱形本体可以直接插装，不需要额外的安装法兰，能最大限度缩小流路板的整体尺寸。尺寸标注里的总长度37.85mm，本体段长度29mm，端部接口直径7.5mm，密封位直径4mm，这些尺寸都是严格卡着安装边界来的：端部4mm直径的接口是用来插入流路孔的，配合O型圈实现密封，本体上距离端面4.85mm的位置是密封槽的安装位置，这个距离刚好保证O型圈装入流路孔后有合适的压缩量，不会因为压缩量过大导致装配力过大，也不会因为压缩量不够出现渗漏。100mm长的引出线设计，也是考虑到集成设备内部的布线空间，不需要用户额外再接延长线，引线直接从本体尾部径向引出，不会增加轴向的安装长度，对于轴向空间受限的场景非常友好，比如把阀直接集成在流路板侧面的时候，径向引线不会和其他层的流路板产生干涉。

　　实际做选型或者建模的时候，要特别注意几个安装边界：首先是阀的本体外径，插入安装的时候对应的安装孔公差要控制在H7级别，太松的话O型圈密封压缩量不够容易漏，太紧的话装配的时候容易切坏O型圈；其次是两端密封槽的位置尺寸，安装孔内的台阶位置要和密封槽位置对齐，保证O型圈的压缩量在15%-25%的合理区间，这个压缩量是橡胶O型圈静密封的最优区间，既能保证密封效果，也能延长O型圈的使用寿命；还有引线的引出方向，建模的时候要预留出引线的弯曲半径，100mm长的引线最小弯曲半径不能小于5倍的线径，不然容易把内部引线折断，尤其是医疗设备这种对可靠性要求极高的场景，引线断裂直接会导致设备故障，维修成本极高。另外流道设计的时候，和阀接口对接的流道直径不要超过4mm，不然会出现流道突变导致的涡流，对于分析仪器来说，涡流会造成流体残留，影响检测结果的准确性，最好是流道直径和阀接口直径保持一致，内壁做光滑处理，减少流阻和残留。

　　从结构设计的角度看，这款阀的电磁驱动部分应该是采用了湿式电磁铁结构，也就是动铁芯直接和流体接触，这种结构的好处是动铁芯的运动阻力小，不需要额外的动密封，减少了泄漏点，对于小通径阀来说，湿式结构的响应速度比干式结构更快，而且结构更简单，体积可以做的更小。不过这种结构对流体的清洁度有一定要求，不能有过大的颗粒杂质，不然会卡滞动铁芯，导致阀无法正常启闭，所以实际使用的时候一般会在阀的前端加装小型过滤器，过滤精度在50μm左右就足够了，不会造成过大的流阻。另外本体材质应该是选用了耐腐蚀性的不锈钢或者黄铜镀镍，毕竟要适配医疗、分析场景的各种试剂、气体，不能有腐蚀析出物，不然会污染检测样本或者造成流体变质，密封件的材质一般是选用氟橡胶或者丁基橡胶，根据不同的流体介质做适配，比如接触强腐蚀性试剂的时候用全氟醚橡胶，接触普通气体或者水的时候用丁腈橡胶就足够了，成本也更低。

　　做三维建模的时候，要特别注意几个容易出错的细节：首先是两端O型圈的槽尺寸，槽宽和槽深要按照选用的O型圈线径来设计，不能直接照着外形尺寸画，不然装配的时候会出现干涉；其次是本体的圆柱度公差，因为是插入式安装，圆柱度不好的话会导致装配困难，密封失效；还有引线引出位置的密封，一般是采用环氧树脂灌封，建模的时候要把灌封的位置留出来，保证灌封后不会出现流体从引线位置渗漏的问题。另外做装配仿真的时候，要模拟阀的插装过程，检查O型圈在装入安装孔的时候会不会被孔口的锐边切到，所以安装孔的孔口一定要做C0.5的倒角，引导O型圈顺利装入，这个细节很多新手设计的时候容易忽略，最后装配的时候切坏O型圈，导致试压的时候出现渗漏，返工成本很高。

　　总的来说，这类微型电磁阀是精密流体控制场景里的核心元件，设计的时候每一个尺寸都是为了在有限的安装空间里实现可靠的流体通断功能，没有多余的结构，不管是做设备选型还是三维建模复刻，都要把安装边界、密封结构、流道匹配这几个核心点考虑到位，不然做出来的模型或者选型的元件到实际装配的时候就会出现各种问题，要么装不进去，要么密封不好漏液漏气，要么流阻太大满足不了流量要求。尤其是医疗和分析设备这类对可靠性、精度要求极高的场景，阀件的每一个尺寸公差、材质选择都直接影响整个设备的性能，容不得半点马虎。
