斯蒂尔油锯操控手柄结构设计

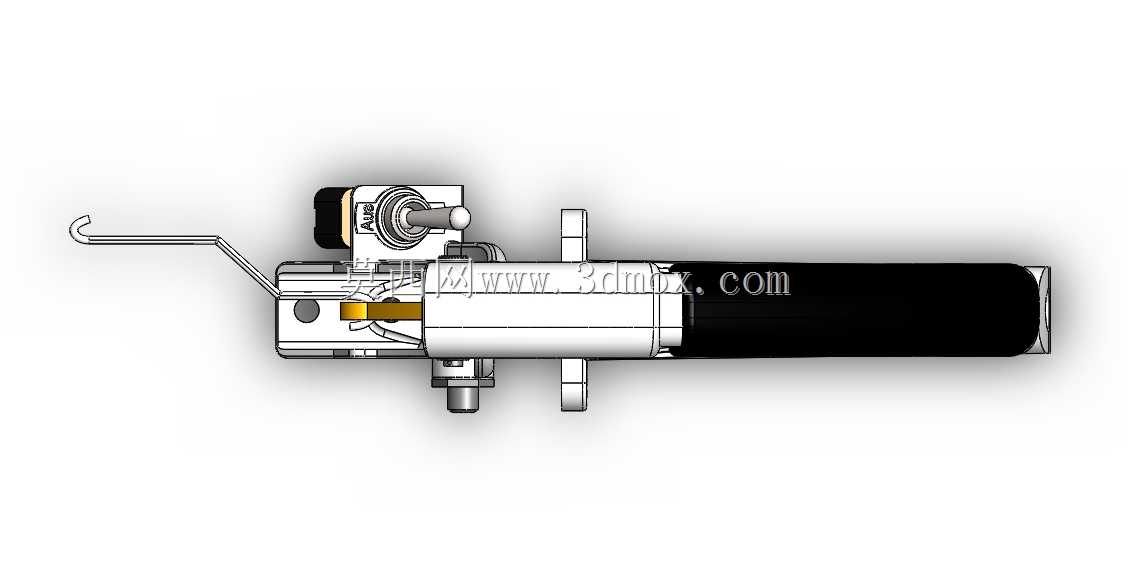

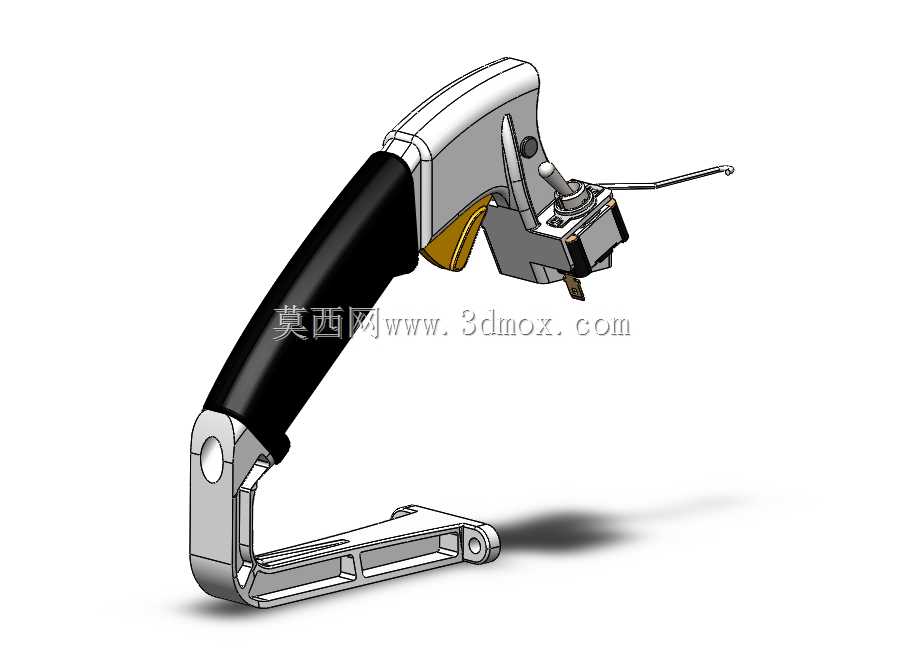

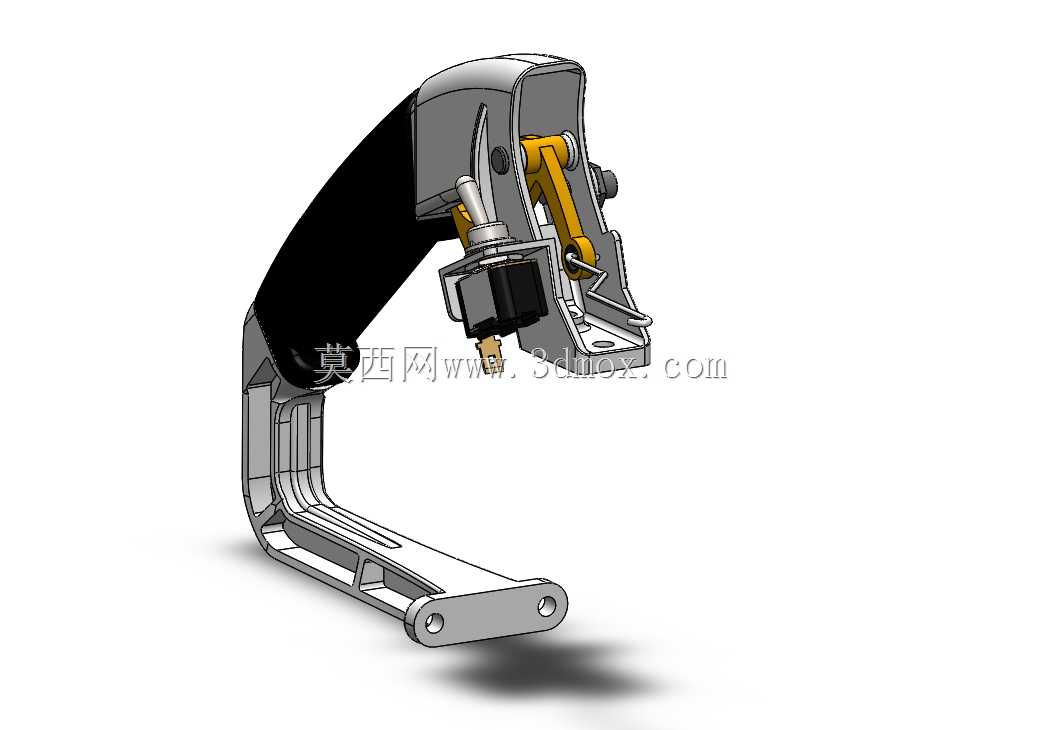

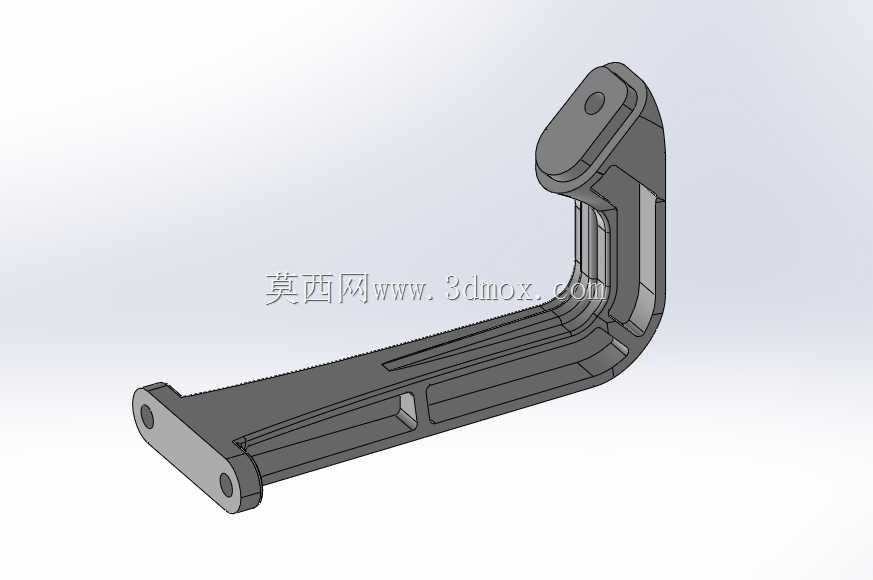

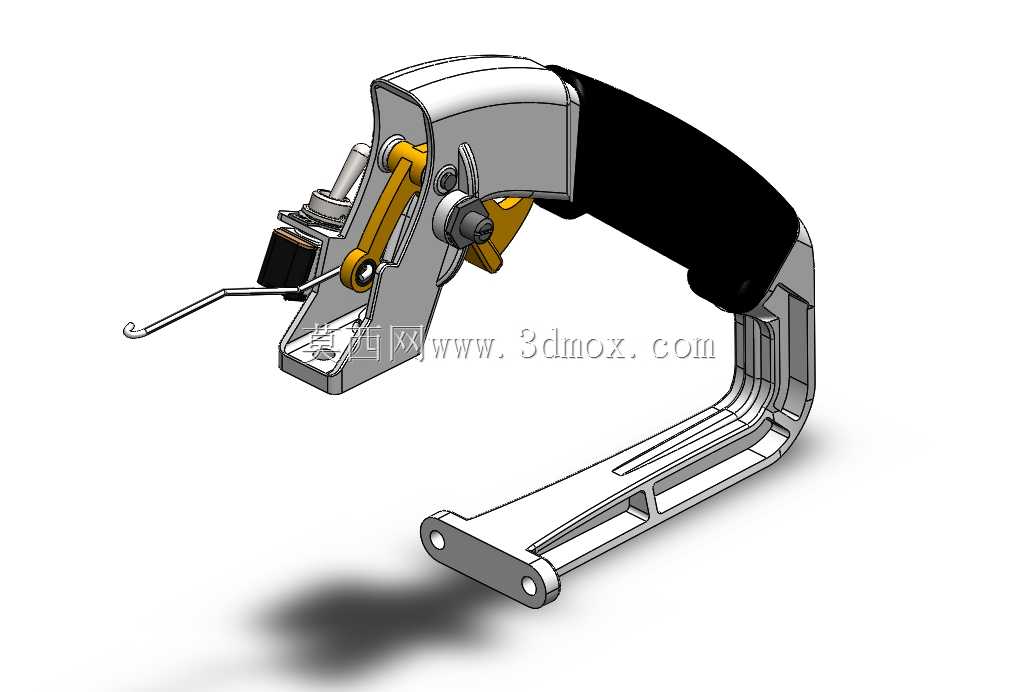

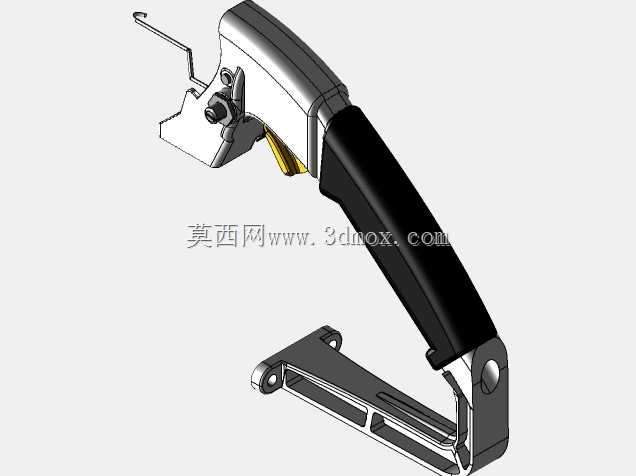

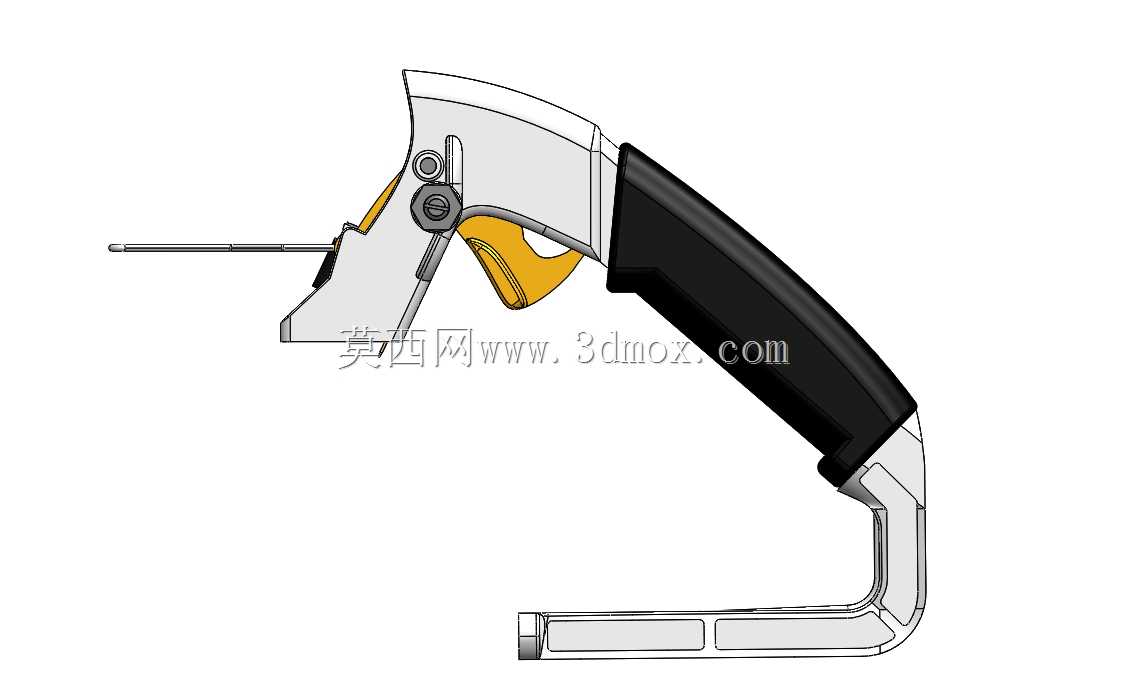

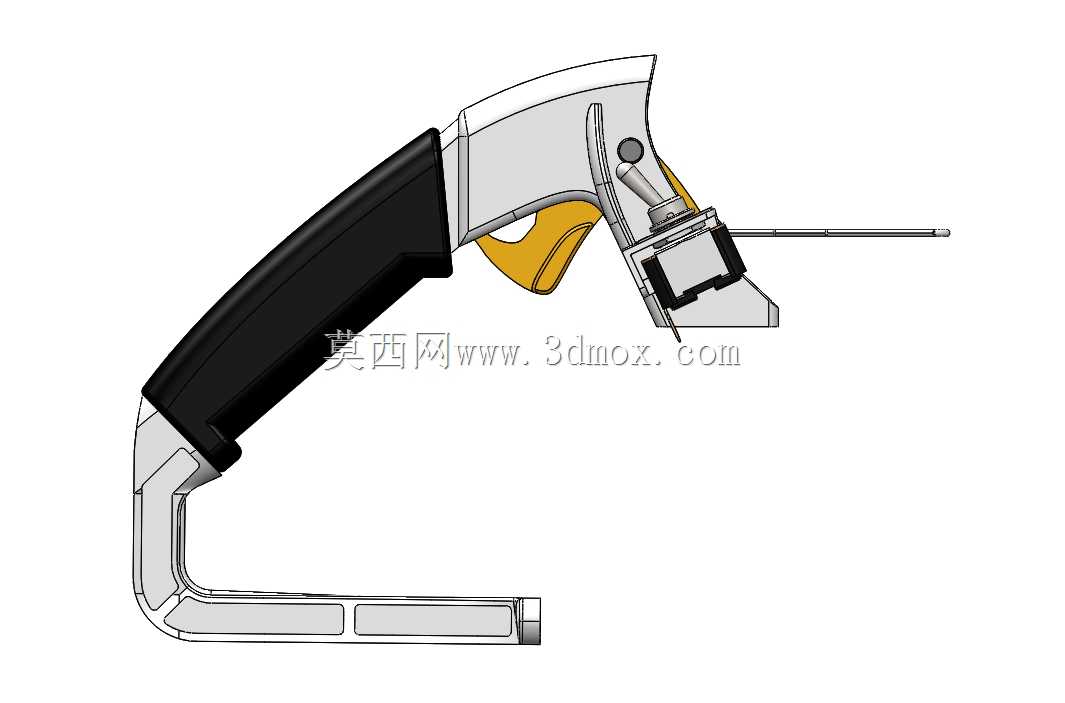

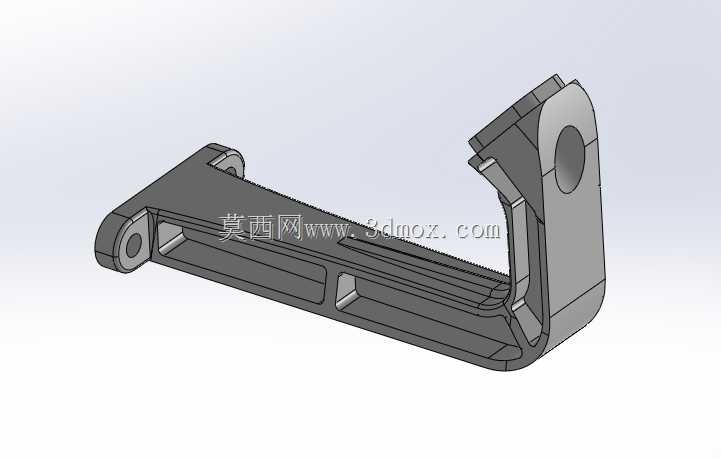

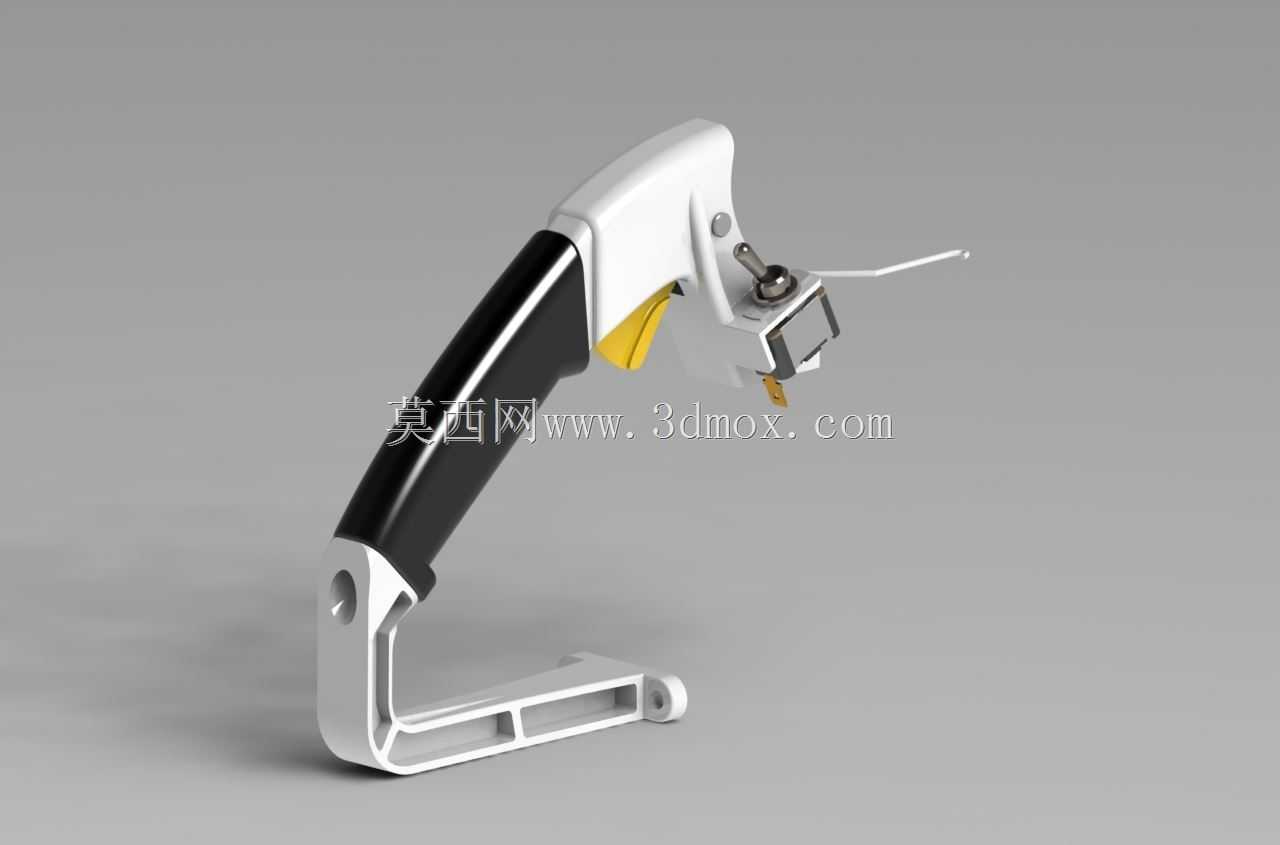

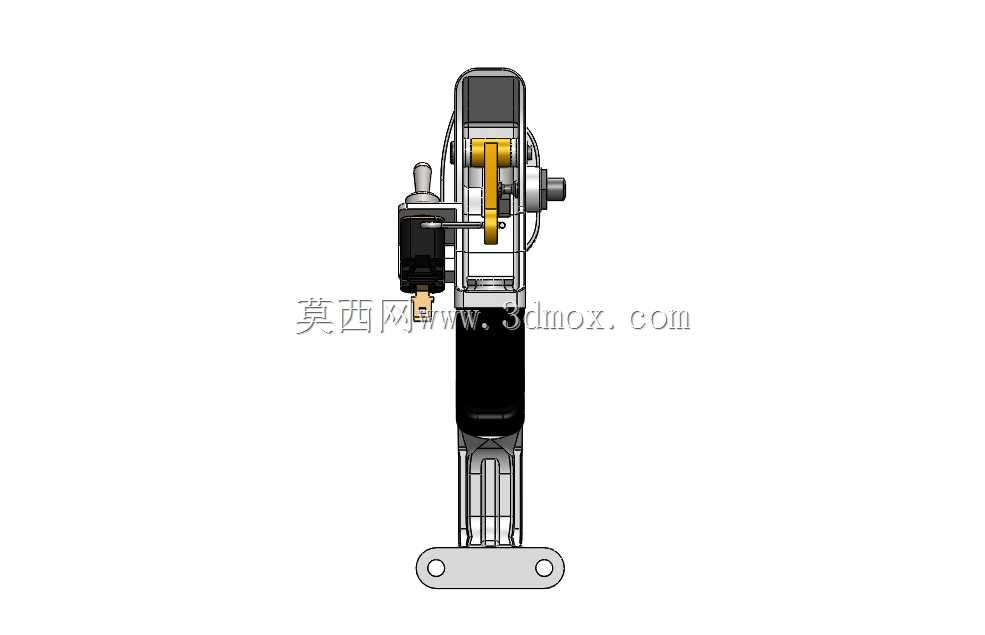

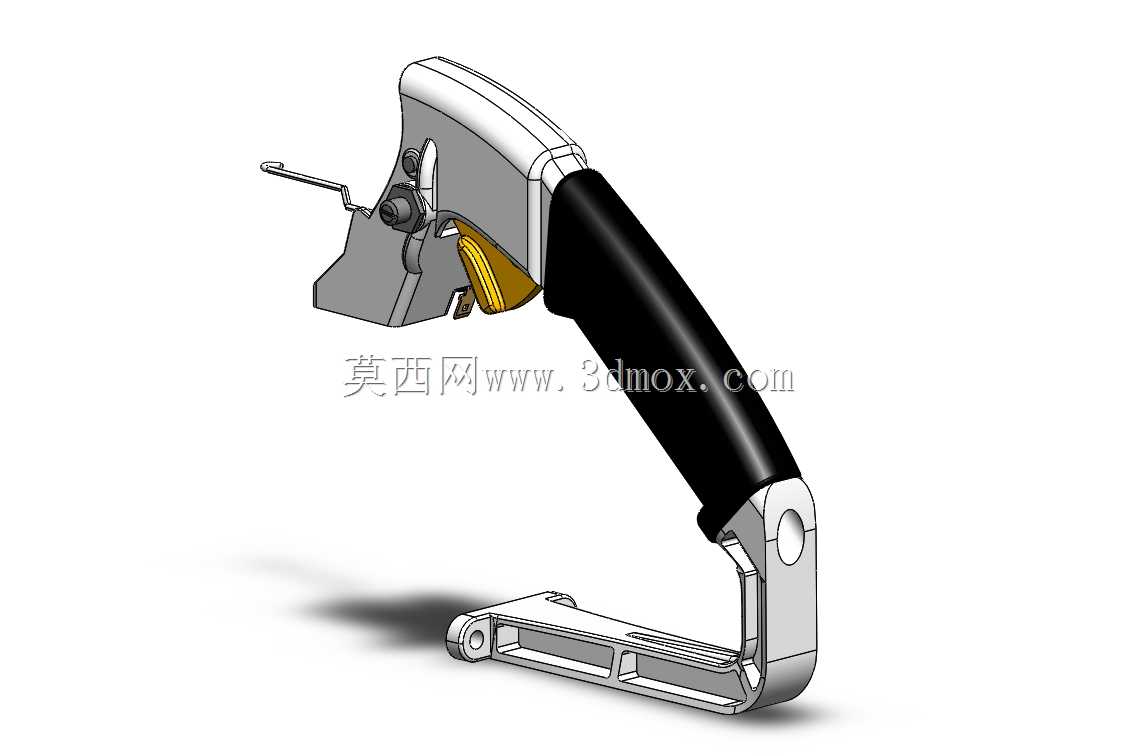

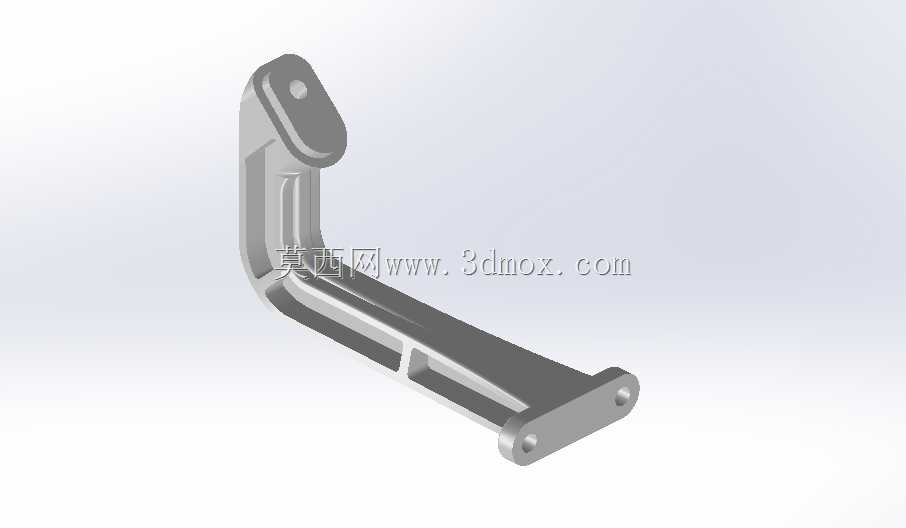

该操控手柄主要应用于手持式园林动力设备领域，是斯蒂尔系列油锯作业时操作人员直接握持操控的核心人机交互部件，承担着设备启停控制、油门调节、作业姿态稳定握持的核心作用，在林业采伐、园林修剪、木工作业等户外动力作业场景中，直接决定操作人员的操控手感与作业安全系数。从实际用途来看，该手柄集成了油门触发拨杆、停机控制开关、化油器调节触发结构，操作人员单手握持手柄时，可通过手指自然活动完成油门开度调节、设备紧急停机、化油器供油复位等操作，无需额外变换握持姿态即可完成全流程作业操控，大幅降低长时间作业的操作疲劳度。在功能特性设计上，手柄主体采用弯臂式握持结构，握持区域做了贴合手掌自然弯曲弧度的曲面设计，外层包覆防滑耐磨的柔性握持层，即使在户外潮湿、沾附木屑或油污的作业环境下，也能保证握持摩擦力，避免操作打滑。手柄下部设置了刚性支撑连接架，架体预留了与油锯主机身连接的铰接安装孔位，可实现手柄与主机的稳定铰接，同时预留了控制拉索、油路管线的排布空间，所有操控触发结构都内置在手柄上部的金属安装基座内，避免户外作业时木屑、尘土侵入操控结构造成卡滞。从设计思路来看，该手柄优先遵循人机工程学设计逻辑，握持段的弯曲角度匹配普通人手掌自然握持的15度倾斜角，拨杆的触发行程控制在手指自然弯曲的活动范围内，触发力度设置在3-5牛的区间，既避免误触发，又保证长时间拨动不会造成手指酸痛。下部支撑臂采用镂空式轻量化结构设计，在保证结构强度满足作业时的握持受力、主机振动传递缓冲要求的前提下，尽可能降低手柄自身重量，减少操作人员长时间举持设备的负重。在外形尺寸与安装边界上，手柄整体握持段长度适配成年男性手掌全掌握持的尺寸范围，下部连接架的两个安装孔位间距匹配对应型号油锯主机的安装支座尺寸，安装后手柄与主机油箱、发动机壳体之间预留足够的安全间隙，不会出现握持时手指触碰高温壳体的问题，上部操控拨杆的伸出长度不会超出手柄整体外轮廓，避免林间作业时拨杆被树枝剐蹭造成误触发，所有操控结构的运动行程都在手柄自身的结构边界内，不会与主机其他部件产生运动干涉。
