带展示支架的脉冲喷气发动机结构设计

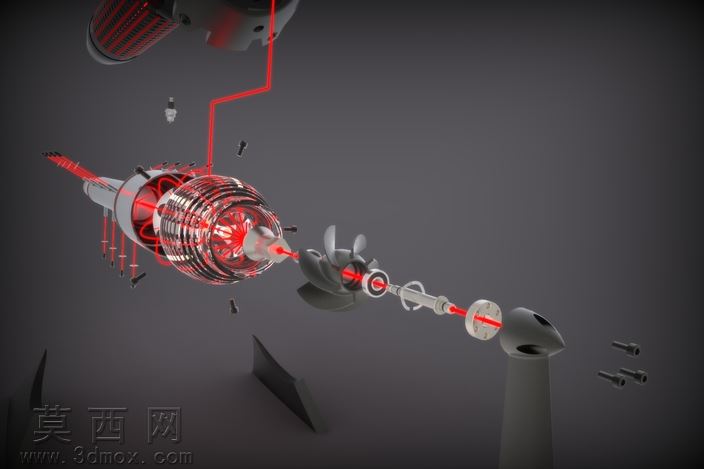

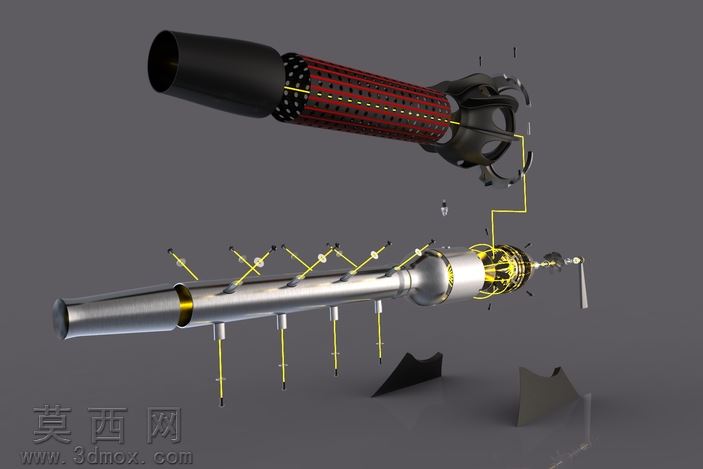

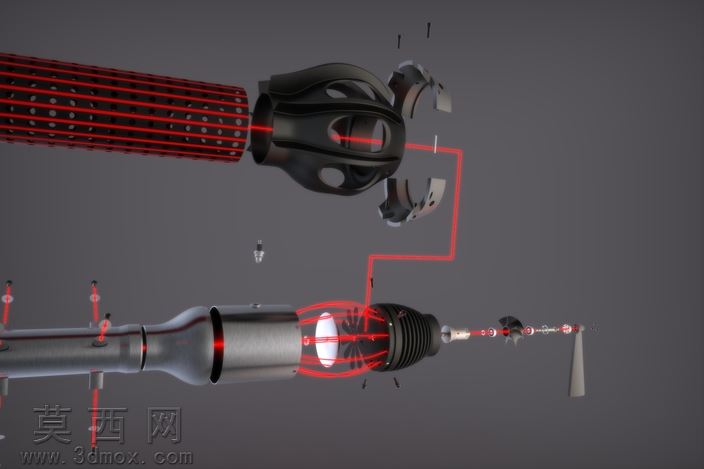

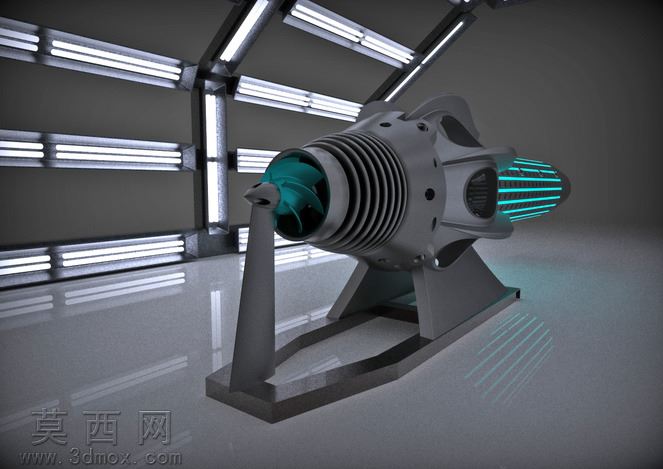

本作品为脉冲喷气发动机的三维建模设计，整体建模过程围绕脉冲喷气发动机的真实工作结构展开，首先完成核心动力腔体的参数化建模，精准还原了进气端、脉冲燃烧室、尾喷管的分段式结构特征，对燃烧室外侧的环形散热鳍片做了等距阵列处理，每一片鳍片的厚度、间距都参考真实小型脉冲发动机的散热需求设定，保证结构比例符合工程设计逻辑。在进气端部位，建模时还原了前置导风结构的曲面造型，通过曲面放样、边界切除等操作完成导风叶片的弧度设计，叶片与中心轴的装配位置做了同轴度约束，避免出现装配干涉问题。尾喷管部分做了渐缩式的流道设计，内部流道曲面做了连续性优化，保证气流导出路径的顺滑性，同时在尾喷管外侧添加了示意性的发光结构，用于直观呈现脉冲燃烧时的尾焰状态，提升模型的展示效果。配套的展示支架采用一体化支撑结构设计，底部为矩形承托底座，向上延伸出斜向支撑臂与发动机主体的下部安装位做固定连接，支撑臂的受力角度经过反复调整，保证整体支撑的稳定性，支架与发动机的连接部位做了安装凸台的细节设计，还原真实的装配固定结构。材质渲染阶段，发动机主体采用哑光深灰金属材质，调整材质的粗糙度、金属度参数模拟铸铝壳体的质感，散热鳍片的边缘做了轻微的倒角高光处理，凸显结构的层次感；进气端导风结构采用青绿色半透明材质，模拟工程塑料导风件的视觉效果；尾喷管的发光结构设置了自发光材质参数，搭配冷青色的辉光效果，还原高温气流的视觉表现；展示支架采用与主体一致的深灰金属材质，底座表面添加了细微的磨砂质感，提升整体材质的真实度。场景渲染采用影棚式布光方案，顶部设置多组条形柔光箱，光线在光滑地面形成柔和的反射效果，突出发动机表面的结构轮廓与材质细节，整体模型在保证结构还原度的基础上，兼顾了展示效果的美观性，可用于航空动力结构科普、原理展示以及相关机械设计的参考使用，建模过程中对各个零部件的装配关系做了完整的配合约束，可直接用于爆炸视图制作、结构拆解演示等拓展用途。
