斯特林发动机全套零件工程图设计

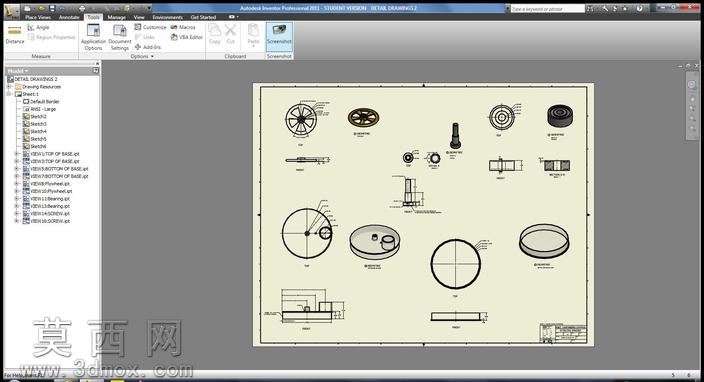

本套设计围绕斯特林发动机的结构原理展开，在三维建模环境中完成了全部核心零件的参数化建模与工程图排布，完整覆盖了该类外燃发动机从动力输出到热交换的全部组成构件。建模过程中严格遵循机械设计的公差配合规范，针对飞轮、传动曲柄、活塞组件、换热腔体、密封端盖、连接轴类等不同功能的零件，分别采用适配的建模逻辑：对于盘类回转零件如飞轮、带轮、活塞端盖，以旋转特征为基础搭建主体结构，再通过拉伸切除完成减重孔、安装槽、密封槽等细节结构的构建，保证零件的回转精度与动平衡基础；对于轴类传动零件如曲柄轴、连杆销轴，采用阶梯轴建模逻辑，精准标注各轴段的直径、长度、倒角与退刀槽尺寸，匹配对应轴承、衬套的装配公差；对于腔体类零件如气缸、热交换壳体，通过抽壳、布尔运算完成内部流道与外部安装位的构建，保证腔体的密封性能与热交换结构的合理性。完成全部零件建模后，在工程图环境中按照第三角投影规范排布视图，为每个零件配置了主视图、俯视图、侧视图以及必要的剖面视图、局部放大视图，清晰呈现零件的内外结构特征，同时标注了关键尺寸、形位公差、表面粗糙度要求与技术说明，确保图纸可直接用于零件的加工制造与装配校验。整套设计还原了斯特林发动机通过气体受热膨胀、遇冷压缩产生循环动力的核心结构，各零件间的装配关系经过干涉检查验证，传动路径无卡滞，密封结构满足低压工作要求，既可以作为机械原理教学的演示模型，也可作为小型斯特林发动机实物制作的加工参考，完整展现了外燃式动力机械的结构设计逻辑与工程图表达规范。
