HC-SR04超声波测距模块结构设计

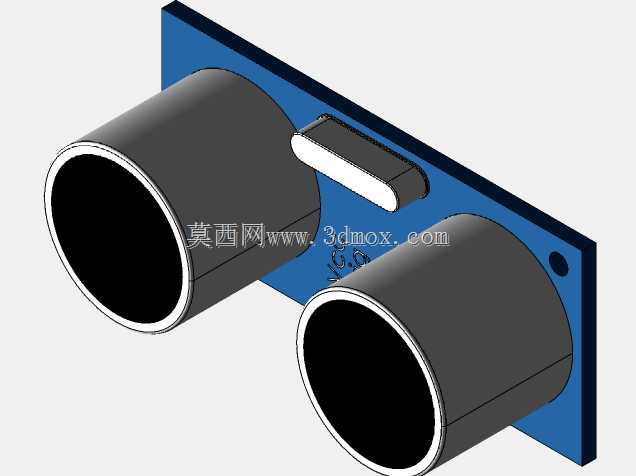

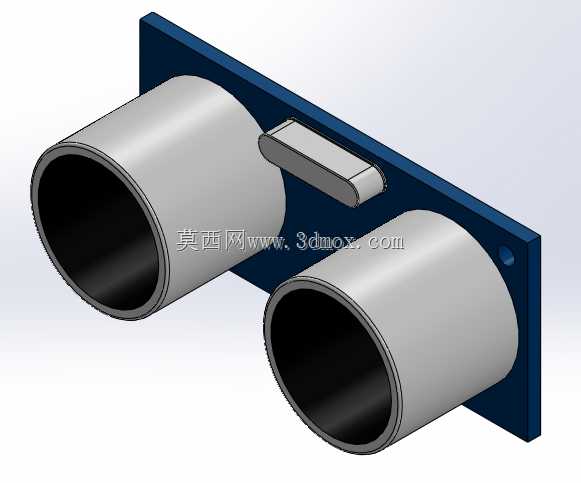

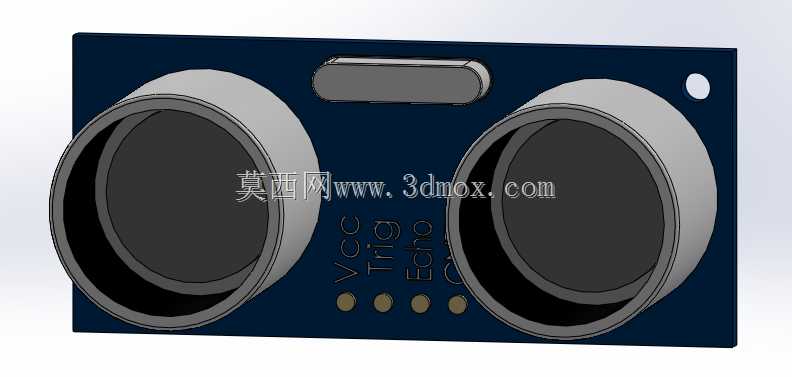

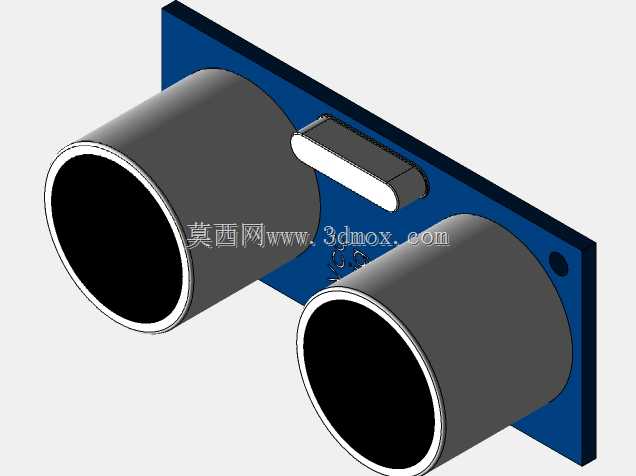

这款HC-SR04超声波测距模块是嵌入式开发与机器人项目中极为常用的环境感知组件，其核心应用场景覆盖小型移动机器人避障、智能小车测距、液位检测、物体接近感应、自动门触发感应等多个领域，常作为开源硬件平台的标准外设搭配使用，能够为控制系统提供稳定的非接触式距离检测数据，帮助设备完成环境感知与动作决策。从实际用途来看，该模块通过发射超声波并接收回波的方式计算与前方障碍物的距离，无需与被测物体接触即可完成测量，不受光线、被测物体颜色等因素干扰，在室内低速移动设备上的测距表现稳定可靠，能够满足创客项目、教学实验、小型智能设备的测距需求。在功能特性上，模块集成了超声波发射与接收换能器、控制电路，仅需简单的电平触发即可完成测距工作，输出的距离数据可直接被主控芯片读取，外围电路简单，适配性强，能够兼容多数主流开源硬件控制板。从设计思路来看，整体结构采用一体化安装底板设计，将两个圆柱形换能器平行固定在底板上，两个换能器分别承担超声波发射与接收功能，中间预留控制电路的安装位置，整体布局紧凑规整，既保证了超声波发射与接收的角度范围，又尽可能压缩了模块的整体体积，方便在各类小型设备上集成安装。外形尺寸与安装边界方面，模块主体为矩形安装底板搭配两个平行排布的圆柱换能器，底板上预留有标准安装孔位，可通过螺丝直接固定在设备支架或者外壳上，两个换能器的探出长度经过合理设计，既保证了超声波的收发角度不受遮挡，又不会因为探出过长导致安装时与其他部件产生干涉，模块整体厚度较薄，安装时占用的纵深空间小，能够适配内部空间紧凑的小型智能设备，安装孔位的间距符合常用开源硬件的安装标准，无需额外定制支架即可完成快速装配，整体结构设计充分考虑了创客开发与小型设备集成的实际需求，兼顾了功能性与装配便利性。
