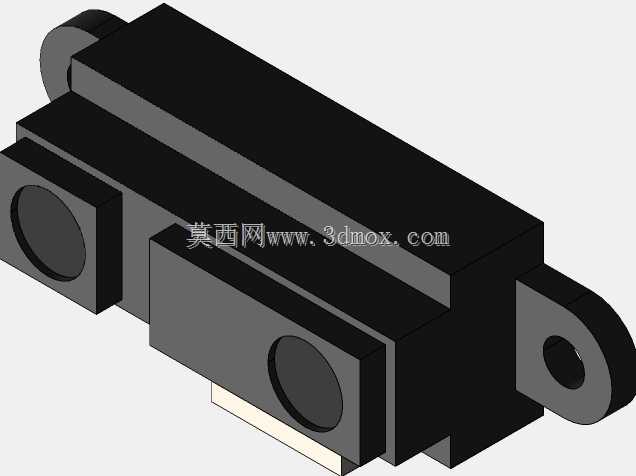

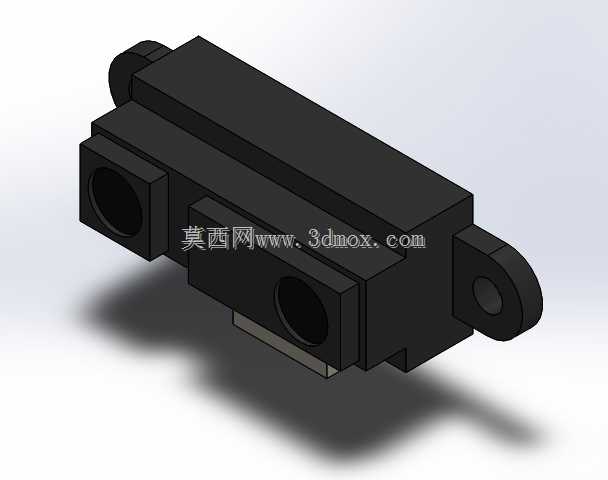

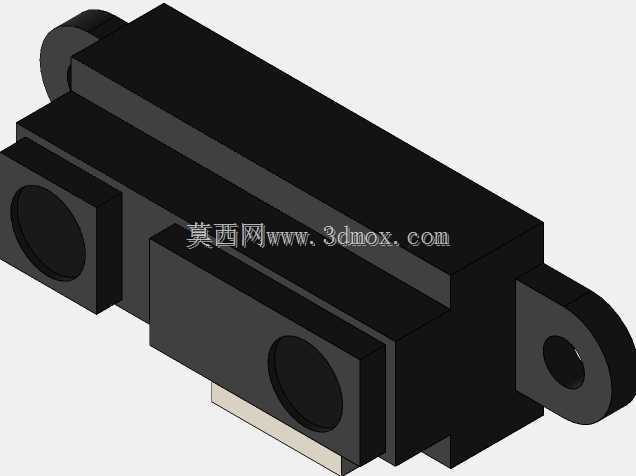

GP2Y0A21类红外测距距离传感器结构

在移动机器人避障、简易测距定位、物料到位检测这类场景里，这类红外测距传感器是非常常用的低成本检测部件，10到80厘米的检测区间刚好覆盖小型移动机器人行进过程中的近距避障需求，不需要额外搭配复杂的信号处理电路就能直接输出对应距离的模拟信号，对于做小型机器人原型开发、简易自动化工位的物料到位检测来说，能大幅降低电路与结构的适配难度。从结构设计来看，整个壳体采用一体化的黑色工程塑料注塑成型，两个光学开孔分别对应红外发射与接收端，开孔位置做了内凹的沉台设计，既可以避免外部杂散光直接射入接收端造成检测误差，也能在安装时给外接的滤光片预留安装空间，不会额外增加整体的安装厚度。两侧伸出的带孔安装耳是整个部件的安装基准，安装孔的中心距、孔径都做了统一的行业通用尺寸适配，不管是直接锁在机器人的亚克力支架、铝型材框架上，还是焊接在PCB板上通过支架固定，都不需要额外做定制的转接件，安装耳的厚度控制在合理范围，锁付M2螺丝的时候不会出现壳体开裂的问题，同时安装耳和主体壳体的衔接处做了小圆弧过渡，能减少注塑过程中的应力集中，避免长期使用后安装耳断裂。主体壳体的侧面做了细微的防滑纹理，在手工组装插拔接线的时候能增加摩擦力，不容易打滑。底部预留的引脚伸出位置做了定位凸台，在焊接排针的时候可以直接卡在PCB对应的定位孔里，不需要额外对齐位置，能提升批量组装的效率。从实际使用的角度来说，这个结构的外形尺寸控制得非常紧凑，不会在小型机器人上占用过多的安装空间，光学端面和安装基准面的平行度公差控制在合理范围，安装后不需要额外调整角度就能保证检测光轴和检测面垂直，减少测距误差。壳体的边角都做了R0.5以上的圆角处理，在组装过程中不会划伤操作人员或者周边的线材，整体的壁厚均匀，注塑成型的时候不容易出现缩痕、翘曲的问题，能保证批量生产时的尺寸一致性。在做结构适配的时候，只需要预留出对应长宽高的安装空间，在安装位置对应的位置开出两个M2的螺丝过孔，同时在光学端面前方预留出无遮挡的光通路空间，避免透明或者高反光的部件出现在检测光轴上，就能保证传感器的检测精度稳定，不会出现误触发的情况。这类传感器的结构设计没有多余的冗余特征，所有的结构特征都服务于安装便利性、检测稳定性和生产工艺性，对于做小型机器人结构设计、简易自动化设备开发的工程师来说，直接套用这个结构的安装尺寸就能快速完成选型适配，不需要反复调整安装位的结构设计。
