多规格手动管道夹紧固定装置

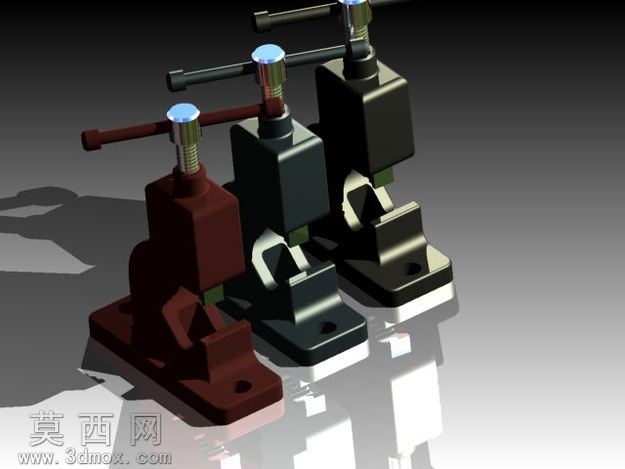

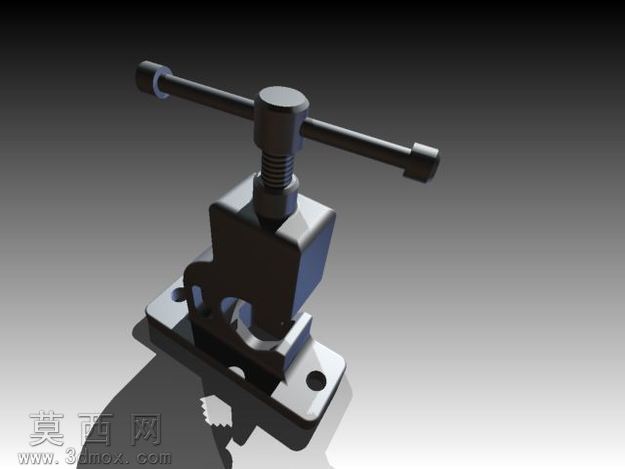

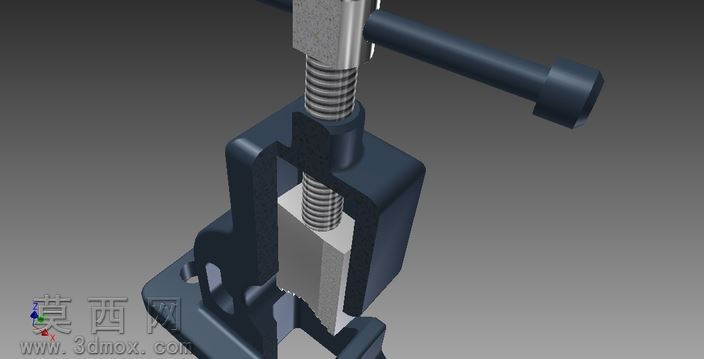

本作品为手动式管道夹持固定工装的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于48.3mm外径的最大夹持基准，拆分底座、夹持座体、丝杠传动副、操作手柄、压合块五大核心零部件逐一建模：底座部分设计带安装孔的平底支撑结构，预留螺栓过孔用于工装在工作台面的固定安装，建模时严格匹配安装孔的中心距与沉孔尺寸，保证实际装配的适配性；夹持座体采用一体化铸造结构的建模思路，预留V型定位槽用于圆管类工件的径向定位，V型槽角度设计为90度，可兼容一定范围内不同管径的管道放置，避免工件夹持时出现径向滑移。丝杠传动副采用梯形螺纹参数建模，匹配手轮与压合块的连接结构，操作手柄采用长杆式设计，建模时做了端部的防滑滚花结构处理，同时在丝杠顶端设计限位结构，防止操作时丝杠脱出座体。材质与渲染阶段，针对不同部件做了差异化材质赋予：三款不同规格的夹具体分别赋予枣红哑光漆、深灰哑光漆、黑色哑光烤漆材质，模拟工业工装的喷塑表面质感；丝杠、操作杆等金属传动部件赋予抛光金属材质，添加细微的表面划痕纹理提升真实感；手柄端部的防滑套赋予黑色橡胶材质，调整粗糙度参数模拟橡胶的哑光漫反射效果；渲染时采用影棚式三点布光，添加地面反射效果，清晰呈现三款夹具体的尺寸差异与结构细节，同时在金属部件表面添加柔和的高光反射，突出机械结构的金属质感。设计思路上，该工装针对管道加工场景的临时固定需求，采用手动螺旋夹紧的结构形式，无需外接动力源即可完成管道的锁紧固定，可用于管道切割、套丝、线头预处理等工序的工件夹持，三款不同规格的夹具体可覆盖从小管径到大管径的常用管道夹持需求，结构上采用开放式的夹持空间，方便管道工件的取放，底座的安装孔设计可将工装固定在各类工作台面，适配车间、维修现场等多场景的使用需求，整体结构无冗余设计，传动路径短，手动操作时夹紧力稳定，可保证管道加工过程中工件无位移，提升加工精度与操作安全性。
