可调式搭扣型快速夹紧锁紧机构

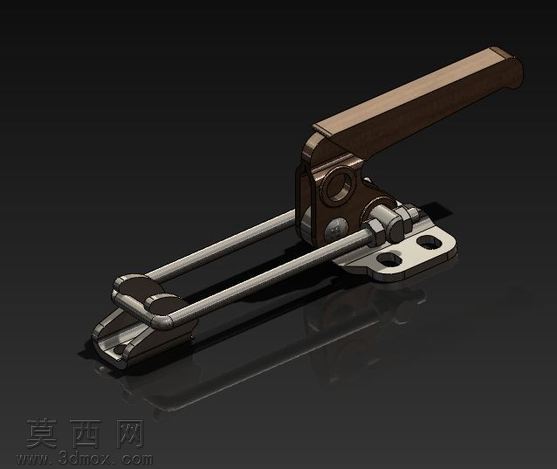

本作品为搭扣式快速夹紧锁紧机构的三维建模成果，建模过程中严格遵循机械加工零件的实际尺寸比例，对各组成部件进行了精细化的特征构建。整体模型包含操作手柄、铰接基座、双平行拉杆、锁钩端、安装底板五大核心组成部分，建模时首先绘制各零件的二维草绘截面，通过拉伸、切除、旋转等基础特征命令构建零件主体结构，再对铰接孔位、安装沉孔、圆角过渡、加强筋等细节特征进行逐一还原，确保每个零件的尺寸公差符合五金冲压及机加工件的常规设计要求。材质渲染阶段，对操作手柄赋予了深色哑光金属材质，模拟发黑处理的钢材表面质感，对拉杆、铰接销轴等受力部件赋予亮面抛光金属材质，还原镀锌五金件的金属光泽，安装底板则做了轻微的磨砂质感处理，区分不同加工工艺带来的表面差异，渲染时添加了柔和的环境反射效果，让金属部件的光影过渡自然真实，同时在模型下方添加了弱反射地面，提升整体渲染的立体感。结构设计上，该机构采用杠杆铰接原理，通过下压手柄带动平行拉杆产生直线位移，拉动锁钩端实现快速扣合锁紧，上抬手柄即可快速解锁，双拉杆的平行结构设计保证了锁紧过程中受力均匀，不会出现偏载滑脱的问题，基座上的铰接点位经过力学优化，让手柄操作时的力臂长度合理，操作人员仅需较小的按压力即可获得足够的锁紧力，安装底板上预留的两个沉头安装孔可直接通过螺栓将机构固定在设备机架或箱门表面，锁钩端的可调结构可适配不同厚度的被夹紧件，适配范围更广。设计思路围绕快速装夹、操作便捷、锁紧可靠的核心需求展开，摒弃了传统螺栓紧固需要反复拧动的繁琐操作，可实现一秒锁紧一秒解锁的高效操作，整体结构无易损小零件，耐用性强，适合工业设备箱门、工装夹具、密封箱体等需要频繁开合锁紧的场景使用，建模过程中对各铰接位置都做了间隙配合的预留，可直接导入动力学仿真软件进行开合动作模拟，验证机构的运动行程与干涉情况，为后续的实物加工生产提供精准的三维数据参考。
