战斗机器人用集成行星齿轮减速驱动电机

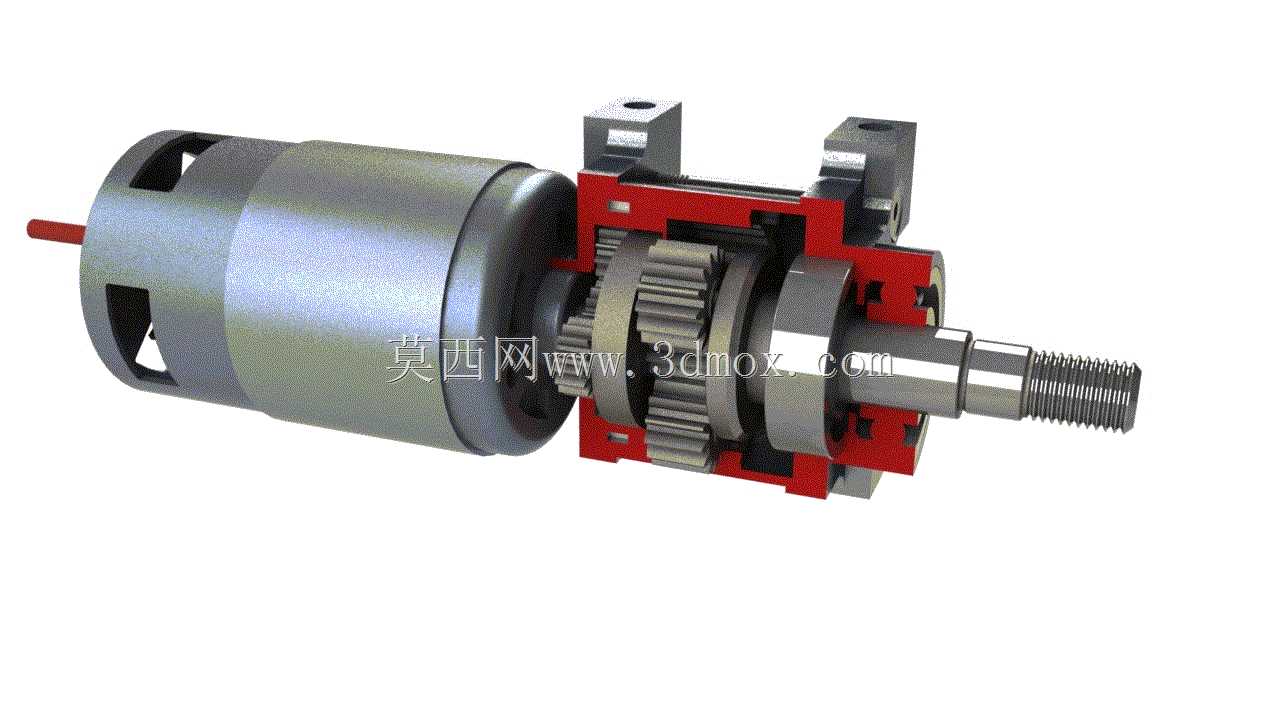

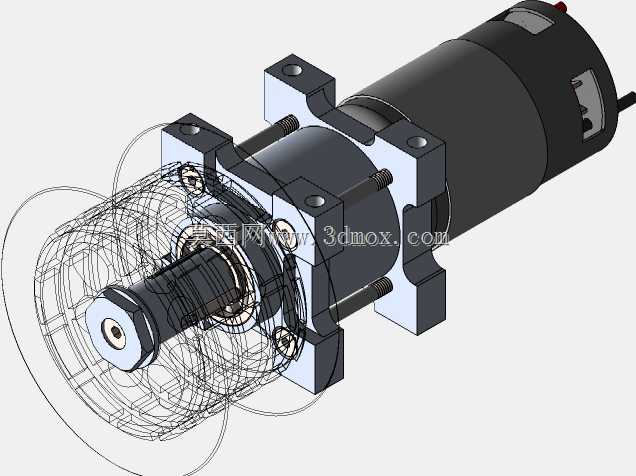

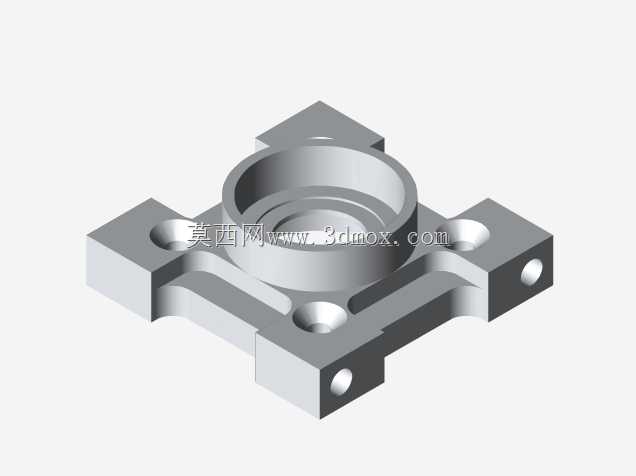

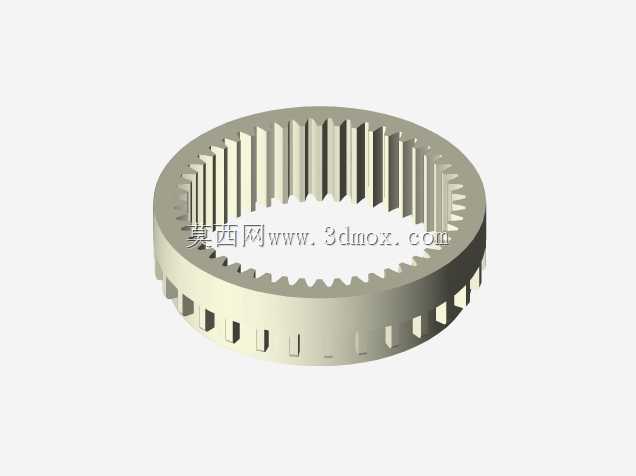

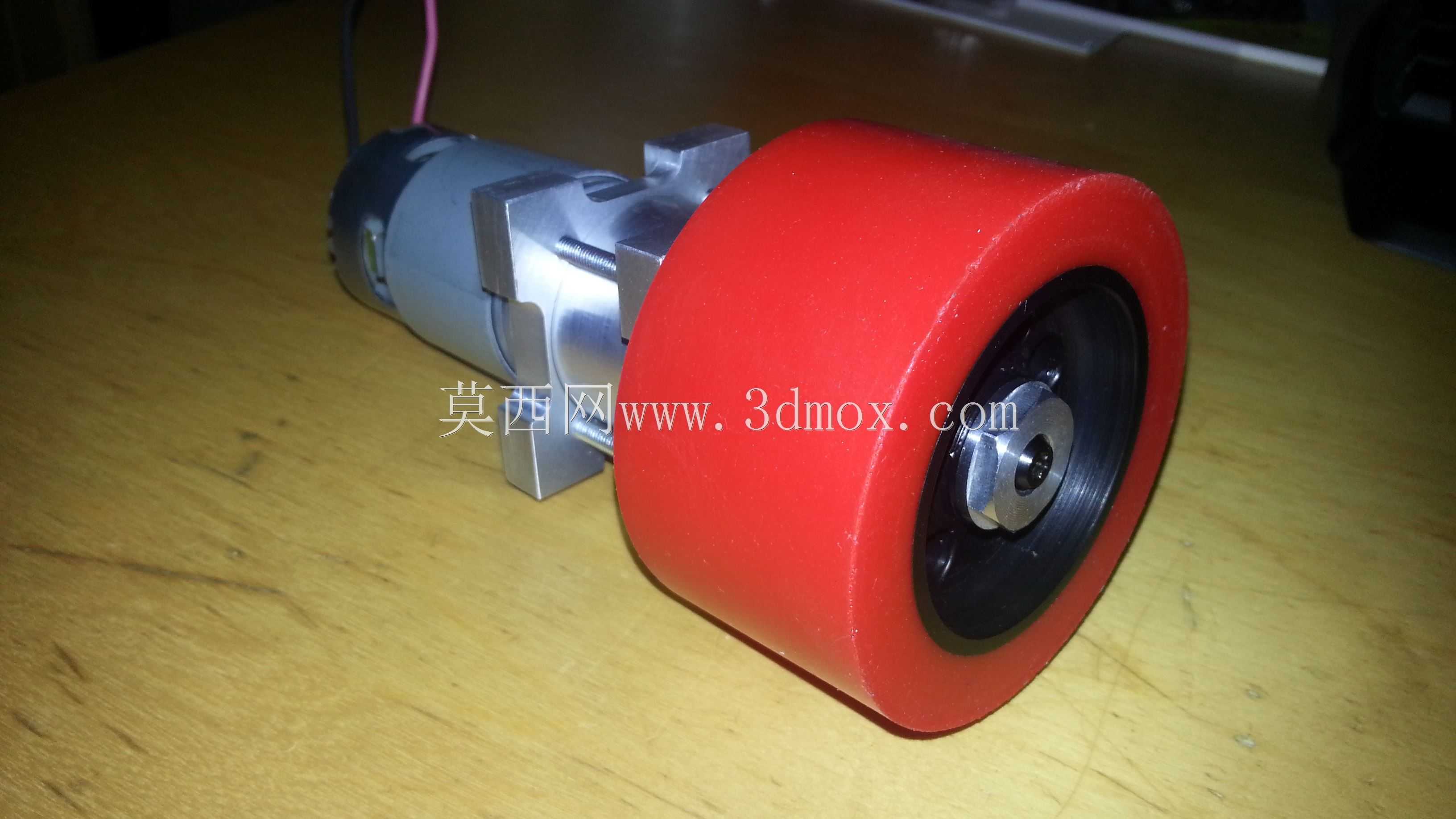

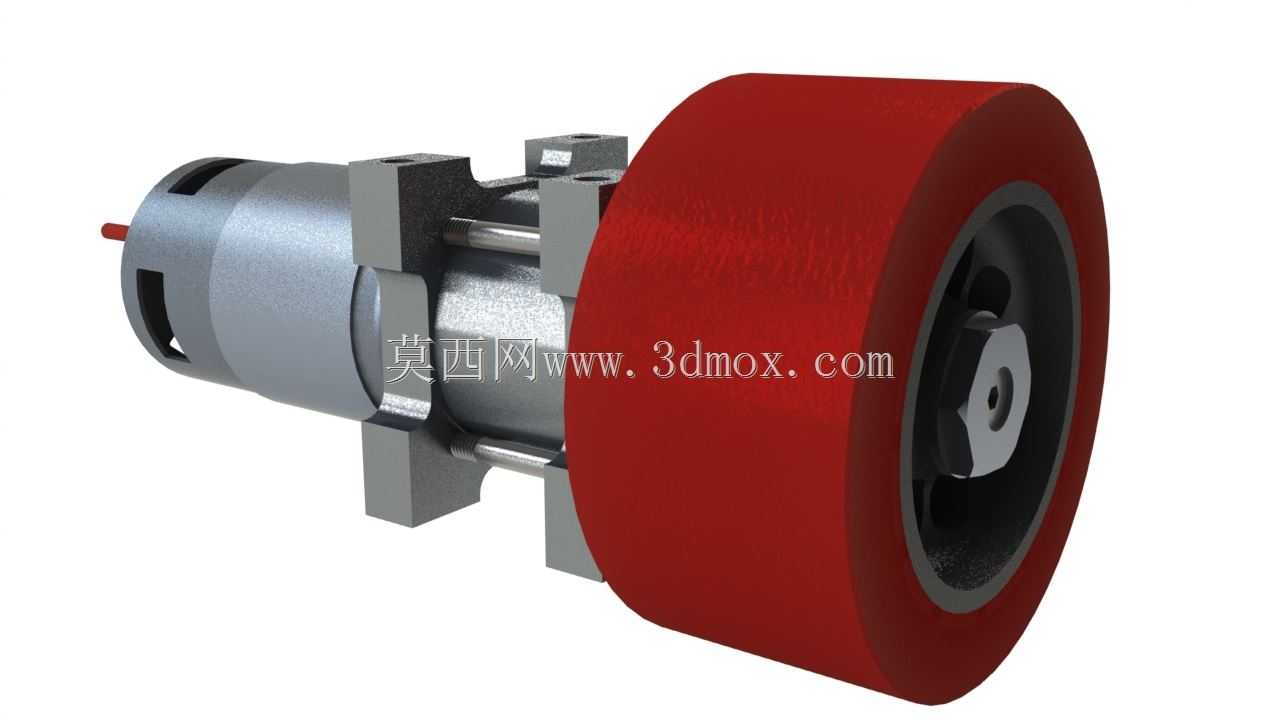

这款集成行星齿轮箱的驱动电机，核心面向小型竞技战斗机器人的动力输出场景设计，同时也可适配小型智能移动平台、桌面级自动化执行机构、低转速大扭矩微型传动装置等对动力集成度有较高要求的使用场景。作为动力执行端的核心部件，它承担着将电机转子的高转速低扭矩输出，通过行星齿轮组的减速增扭作用，转化为适配负载端需求的低转速大扭矩动力的核心作用，能够直接为行走轮、武器执行机构、升降传动组件提供稳定可靠的动力输出，省去了用户单独匹配电机与减速箱的调试成本。从功能特性来看，这款集成式驱动单元采用同轴传动布局，动力输入与输出处于同一轴心线上，能够有效减少传动过程中的径向偏载，提升动力传递的平稳性；内部的行星齿轮组采用多行星轮均载设计，运转时齿轮啮合受力均匀，既可以提升整体的扭矩承载上限，也能降低单齿受力磨损，延长部件的连续工作寿命；齿轮箱端采用分体式安装支架设计，预留了标准化的安装孔位，能够快速与设备的安装基座完成固定，输出轴采用带外螺纹的轴端结构，可通过锁紧螺母直接与传动轮、执行摇臂等负载部件完成紧固连接，避免运转过程中出现轴端打滑、负载脱落的问题。在设计思路上，这款产品优先考虑了紧凑空间下的动力集成需求，将电机本体与行星减速箱做了一体化的结构整合，没有额外的连接法兰冗余结构，最大限度压缩了整体的轴向尺寸，能够适配战斗机器人内部局促的安装空间；结构剖分设计上充分考虑了拆装维护的便利性，齿轮箱端盖与壳体采用定位止口配合，拆卸后可快速更换不同减速比的齿轮组，适配不同的转速扭矩输出需求；内部齿轮与电机转子的同轴度通过壳体的一体式加工轴承位保证，减少了装配过程中的同轴度调试步骤，降低批量装配的难度。从安装边界与尺寸适配来看，电机主体采用圆柱形外壳结构，外径适配常规微型直流电机的安装尺寸区间，齿轮箱部分的方形安装支架的孔位间距符合小型传动部件的通用安装规范，输出轴的螺纹规格、轴伸长度都经过匹配验证，既不会因为轴伸过短导致负载安装无法锁紧，也不会因为轴伸过长造成额外的空间占用；安装时仅需保证支架固定面与安装基座的平面度，即可避免运转过程中出现的额外振动，输入端的接线端预留了足够的接线空间，不会和周边结构件产生干涉，能够满足狭小舱体内的快速布线需求。
