20吨双缸液压活塞压力机三维设计

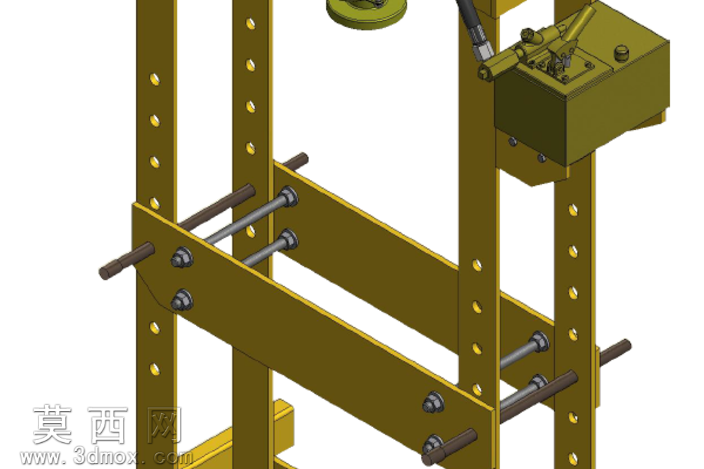

本模型为20吨额定载荷的双缸液压活塞压力机三维设计，采用Autodesk Inventor完成全参数化建模，整体结构采用立式开式框架布局，建模过程严格遵循机械设计公差规范，所有零部件均按实际加工尺寸1:1还原。模型主体框架采用型钢焊接式机架结构，机架立柱表面设计有等间距调节孔位，可通过穿装销轴调整活动横梁的作业高度，适配不同高度工件的压装、校直、成型作业需求。建模阶段对机架的受力薄弱位置做了结构强化处理，通过加厚立板、增设三角加强筋的方式提升机架整体刚性，避免大吨位载荷下出现结构形变。液压系统部分采用双油缸搭配集成式手动液压泵站的设计，手动控制阀组、液压油箱、高压油管、活塞压头均做了独立零件建模，油管接头位置做了密封结构细节还原，活塞组件包含活塞杆、活塞环、导向套、端盖等完整内部结构，可清晰展示液压动力的传递路径。活动横梁与立柱之间设计有导向轴套结构，保障压头下行过程的同轴度，避免偏载问题。材质渲染阶段，机架主体赋予军绿色金属漆材质，模拟工业设备的漆面质感，液压油缸活塞杆做抛光金属镀铬材质处理，紧固件、销轴类零件赋予发黑处理的碳钢材质，手动操作手柄赋予防滑橡胶材质，液压油箱表面做哑光漆面处理，高压油管赋予耐油橡胶材质，不同材质的粗糙度、反光度参数均按真实工业物料调试，渲染效果贴近真实设备外观。设计思路围绕小型手动液压机的实用场景展开，兼顾结构强度与操作便捷性，集成式泵站无需外接动力源，适合车间零散压装、维修校直作业，模型可直接用于工程出图、结构校核、作业演示等场景，所有装配关系均按实际装配流程添加约束，可实现活动横梁升降的运动仿真，直观展示设备的作业过程与结构原理。
