800吨橡胶涂层压力机整机结构设计

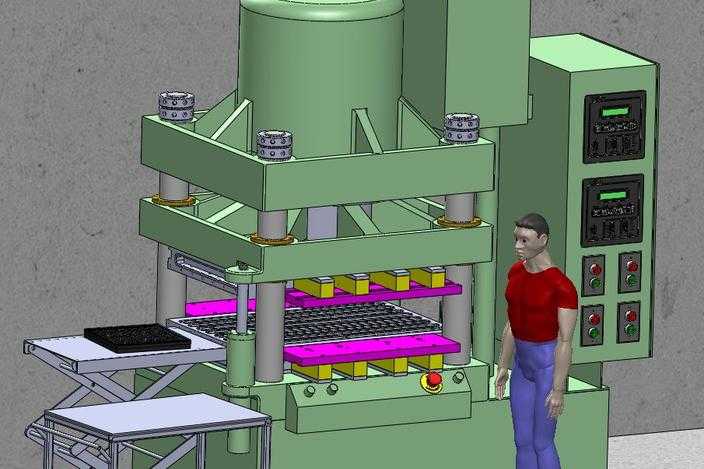

本模型为800吨规格橡胶涂层专用压力机的三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整机受力框架的参数化搭建，再逐层拆分各功能模块的独立零件，确保所有配合尺寸符合大吨位压力机的刚度设计要求。模型完整还原了四柱式压力机的核心结构：顶部的主液压缸缸体采用厚壁铸钢材质渲染，表面做了机床设备常用的哑光绿漆材质处理，四根承重导柱做了镀铬金属质感，表面添加了细微的磨削纹理还原真实加工质感，导柱与上下活动横梁的配合处设计了铜质导向套，搭配黄色防尘密封圈细节，还原设备的实际装配结构。中间的成型工位设置了多层作业平台，最上层的紫色模架为橡胶涂层压制成型的专用工装，表面做了聚氨酯板的哑光质感，模架上均匀排布的黄色压块对应工件的施压点位，下方的黑色网格垫板为工件承托结构，还原橡胶涂层压制作业的工位布局。设备右侧的控制柜体做了分层面板设计，上下两组数显控制仪表分别对应压力参数与行程参数的显示，下方排布的红绿操作按钮、红色急停按钮均做了凸台结构与对应材质渲染，按钮表面添加了细微的反光效果模拟塑料按键质感。机身左侧搭配了可升降的剪叉式上下料工作台，台面做了不锈钢拉丝材质处理，下方的剪叉臂做了焊接结构的细节刻画，还原大吨位工件上下料的辅助配套结构。渲染阶段采用车间写实环境光，在设备旁添加了标准人体模型作为尺寸参照，直观体现800吨压力机的整机尺寸规模，所有管线、紧固件细节均做了还原，螺栓头的六角结构、螺母的倒角细节都完整建模，没有省略关键装配结构，整体模型可用于设备方案展示、结构校核以及生产装配参考。
