设备减震支撑用可调式振动支撑结构

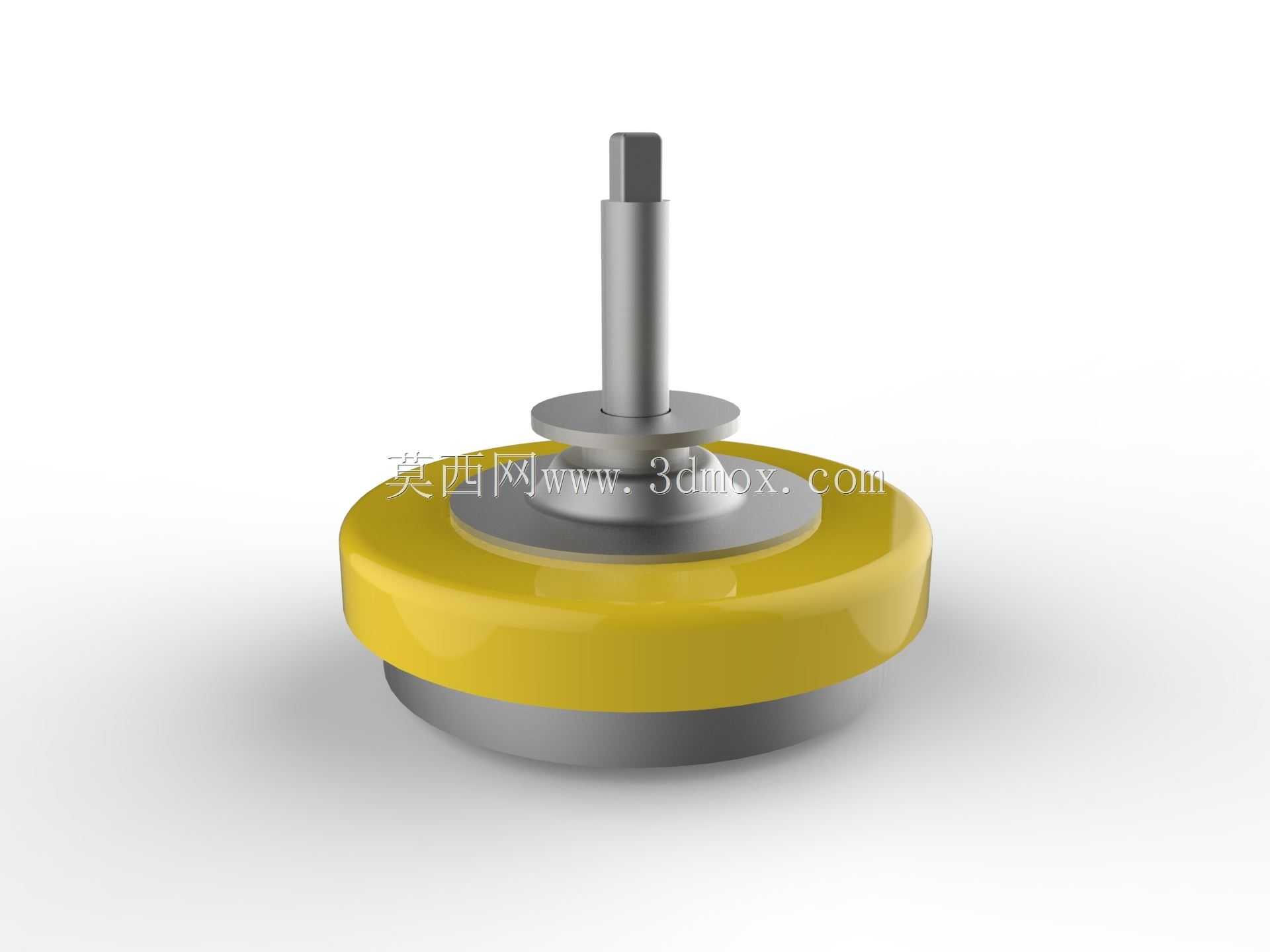

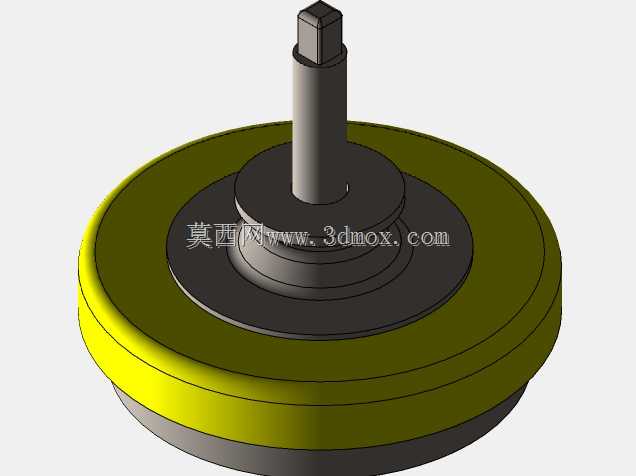

这款振动支撑结构主要应用于各类存在振动工况的工业设备底部安装场景，常见于小型机床、精密检测台、输送线单体工位、小型电机安装座、实验室测试设备等需要隔绝振动传递、调整设备水平度的场合，能够有效阻断设备运行产生的振动向安装基面传导，同时抵消外部环境振动对精密设备运行精度的干扰，在工业生产、实验室检测、小型自动化工作站搭建场景中都有广泛的使用需求。从实际用途来看，该部件作为设备与安装基面之间的衔接支撑件，核心作用包含两个维度：一是通过自身的弹性结构吸收设备运行产生的高频振动能量，降低振动带来的紧固件松动、零部件疲劳损耗、运行噪音过大等问题；二是通过顶部的杆状结构实现支撑高度的微调，在设备安装时快速调整整体水平度，弥补安装基面的平面度误差，保证设备运行时的姿态稳定。从功能特性来看，该支撑采用金属与弹性体复合的结构设计，底部圆盘形的黄色弹性层采用耐油耐老化的阻尼材料制作，具备良好的形变恢复能力与阻尼特性，能够在承受设备垂向载荷的同时，通过自身的微形变耗散振动能量；上下衔接的金属部件采用硬质金属加工而成，保证支撑结构的整体刚性，避免长期承重出现塑性形变；顶部的杆状结构带有适配扳手拧动的方头段，安装时可以通过转动杆体调整整体支撑高度，调整到位后可通过配套锁紧结构固定高度，避免设备运行过程中出现支撑高度偏移。从设计思路来看，这款支撑采用了垂向承载为主、兼顾横向小幅隔振的设计逻辑，底部大直径圆盘结构增大了与安装基面的接触面积，降低单位面积压强，避免压损地面或安装平台表面；弹性层被夹持在上下金属盘之间，既保证弹性体不会出现横向过度形变，又能让弹性体的阻尼特性充分发挥；顶部伸出的杆体用于和设备底部的安装螺孔衔接，安装时无需额外加工复杂的连接结构，直接拧入设备底部预设的安装孔即可完成固定，安装流程简便快捷。从外形尺寸与安装边界来看，该支撑整体为同轴回转体结构，底部圆盘直径大于上部金属结构直径，安装时需要在设备底部预留对应杆体直径的螺纹安装孔，安装基面需要保证大于底部圆盘直径的平整接触区域，支撑高度调整行程覆盖常规小型设备的安装调平需求，单支支撑的承载范围适配中小型工业设备的单脚载荷，多支配套使用时可以根据设备总重量均匀布置支撑点位，保证各支撑点受力均衡，实现最优的隔振调平效果。
