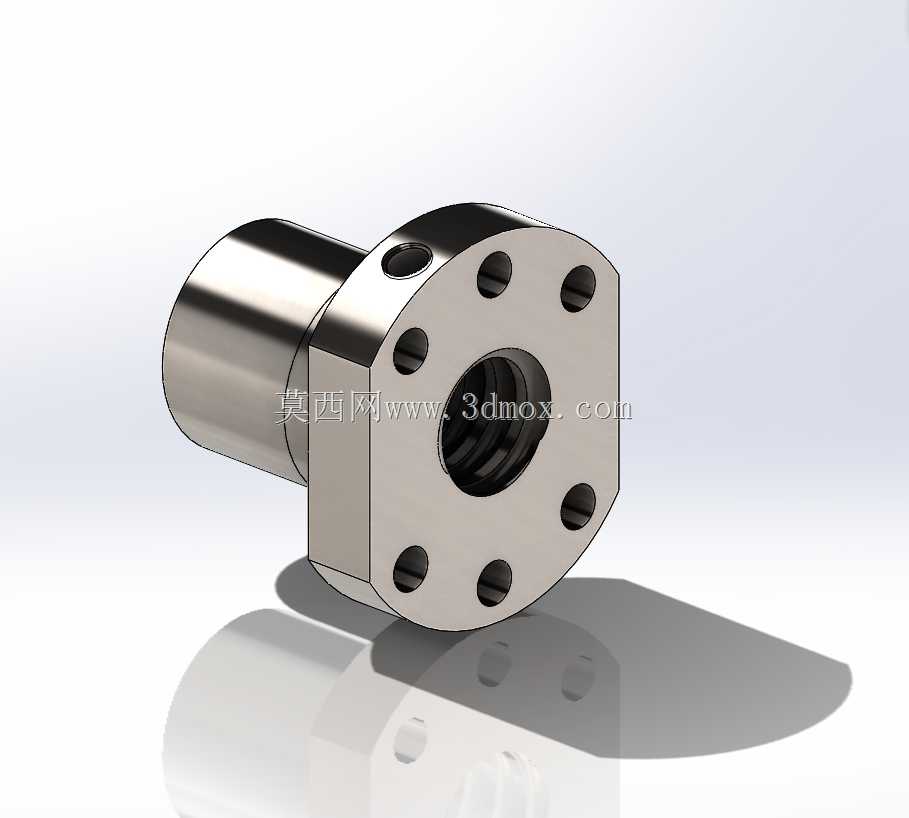

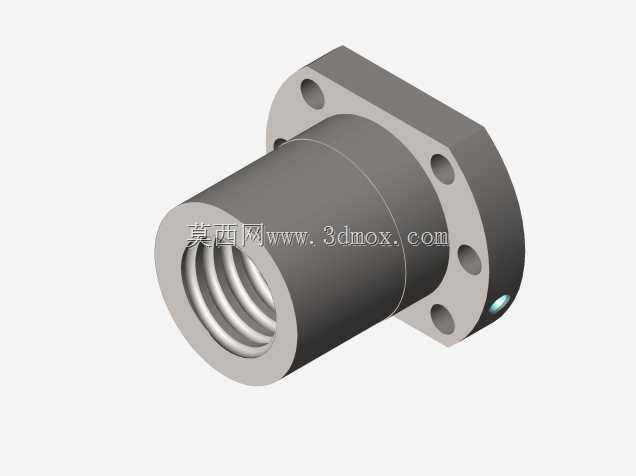

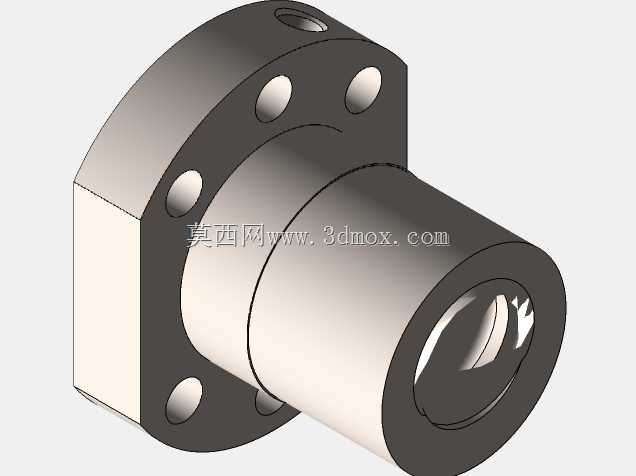

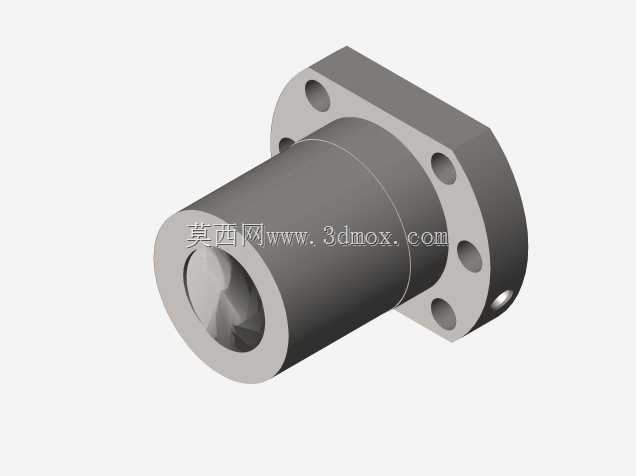

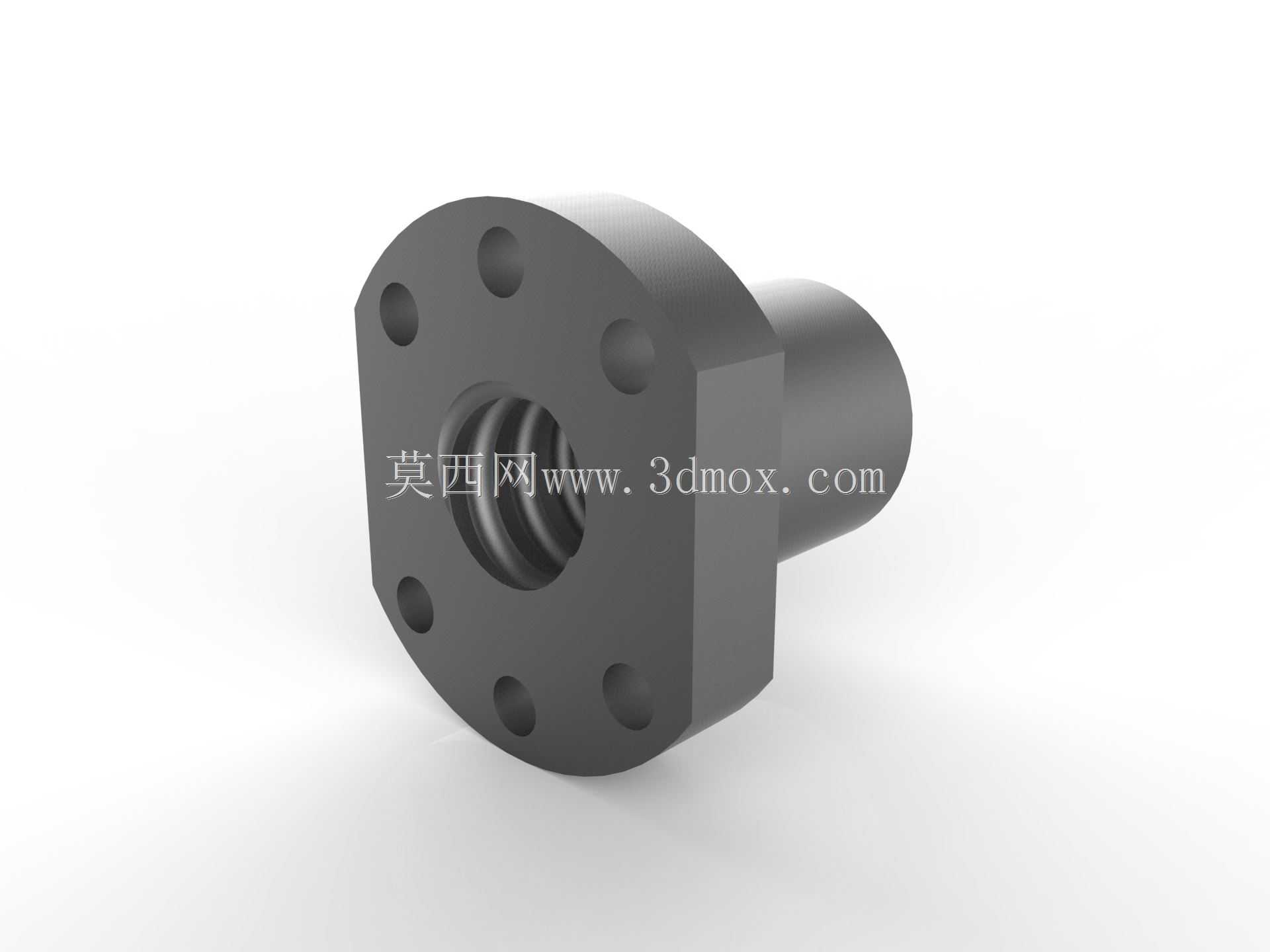

法兰式单螺母滚珠丝杠副结构设计

这款法兰式单螺母是滚珠丝杠传动系统中的核心配套部件，主要应用在各类需要直线往复运动转换的工业场景中，覆盖数控加工设备进给轴、自动化生产线直线模组、精密检测平台位移驱动、工业机器人关节直线执行单元、3D打印设备运动轴、电子制造贴装设备位移机构等多个领域，承担着将丝杠的旋转运动转化为高精度直线运动，同时承载轴向工作载荷的核心作用。从功能特性来看，该单螺母采用内循环滚珠结构设计，通过螺母内部的滚珠返向器实现钢球在滚道内的循环滚动，相比传统滑动丝杠螺母，摩擦阻力可降低至三分之一以下，传动效率可达九成以上，能够有效减少驱动端的动力损耗，同时具备优异的反向自锁消除能力，配合预紧调整结构可实现零间隙传动，满足高精度进给的定位需求。法兰端采用切边式圆形法兰结构，法兰面上均匀分布六个安装通孔，可直接通过螺栓将螺母与移动负载工作台进行刚性连接，安装定位便捷，连接刚性充足，能够承受传动过程中的轴向冲击载荷与偏载力矩，避免传动过程中出现螺母松动、位移偏差等问题。螺母主体分为法兰连接段与丝杠配合段两个部分，丝杠配合段外壁做了光滑圆柱面设计，可适配各类丝杠防尘罩、密封端盖的安装需求，法兰与圆柱段的衔接位置做了圆角过渡处理，有效降低应力集中风险，提升部件的整体结构强度。在设计思路上，这款螺母优先兼顾了安装便捷性与传动刚性，切边法兰的设计既缩减了法兰的整体占用空间，又能够在安装时起到周向防转的定位作用，无需额外加工定位销孔即可完成螺母的周向固定；内滚道采用与对应规格丝杠匹配的弧形滚道型面，钢球与滚道的接触角经过优化设计，可同时承受轴向载荷与一定的径向倾覆力矩，适配多数中等负载的直线传动场景。在安装边界方面，螺母的整体轴向长度、法兰外圆直径、安装孔中心距、配合段外圆直径均遵循对应规格的通用安装尺寸标准，可直接替换同规格的常规法兰单螺母，无需对现有安装结构进行二次改造；安装时需保证螺母端面与安装基面的贴合度，螺栓锁紧时需采用对角分次锁紧的方式，避免法兰面受力不均导致螺母轴线与丝杠轴线出现偏斜，进而影响传动顺畅度与使用寿命。日常使用中可通过注油孔向螺母内部补充润滑脂，维持钢球与滚道之间的润滑状态，降低磨损速率，延长整体传动副的使用寿命。
