镂空轻量化四旋翼飞行器机架结构设计

这款四旋翼机架是面向小型消费级航拍、室内外航模飞行场景设计的承载结构件，作为四旋翼飞行器的核心承载基体，它承担着固定动力电机、飞控电路板、电池模块、航拍云台等全部机载部件的作用，同时需要抵消飞行过程中螺旋桨转动产生的振动、机动飞行时的交变载荷，保障飞行过程中整机结构的稳定性与部件安装位置精度，避免因结构形变导致飞控传感器数据偏移、动力输出轴线错位引发的飞行姿态失控问题。

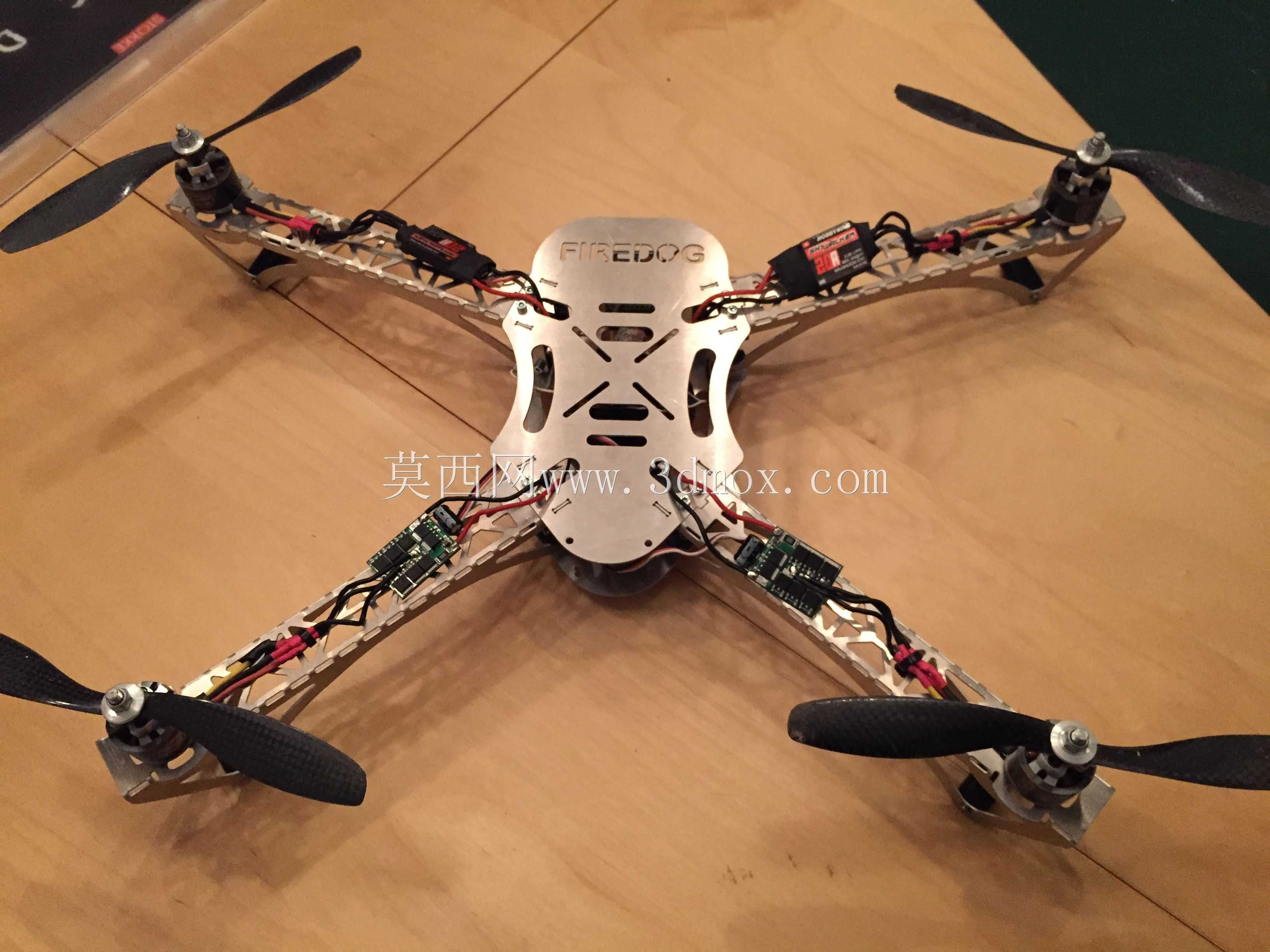

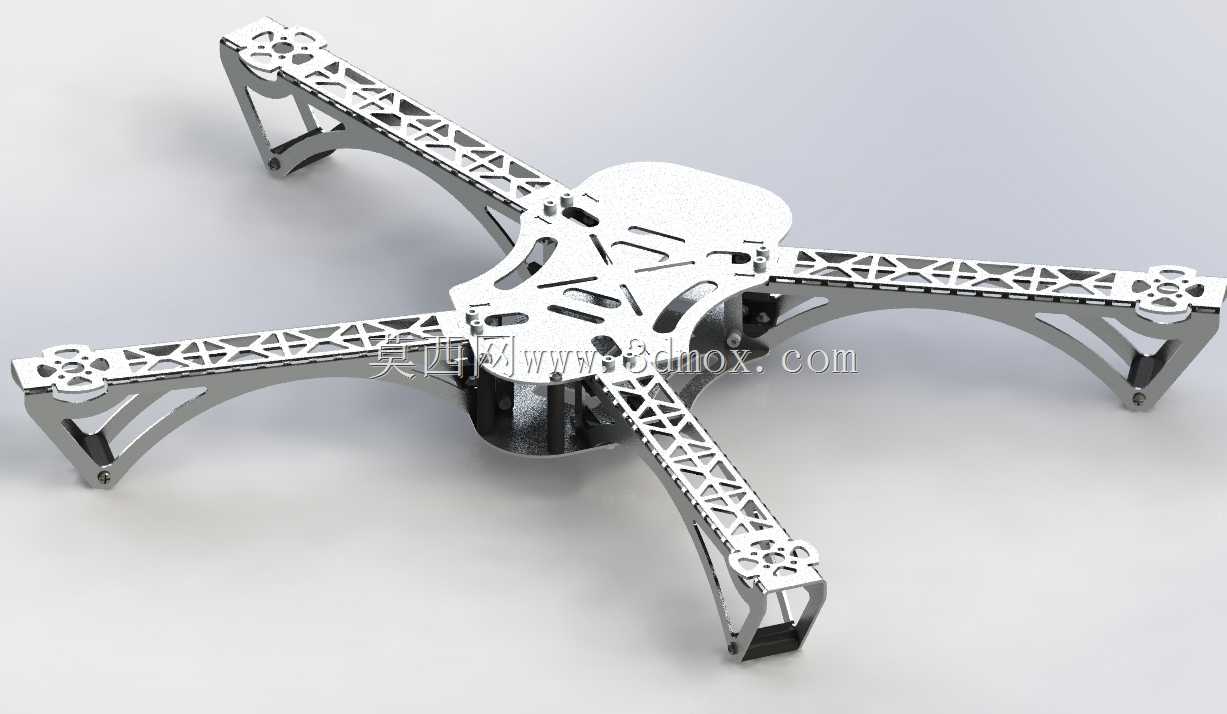

在设计思路上，这款机架采用了仿生桁架镂空的结构方案，整体为X型四轴布局，四条机臂从中心安装盘向外延伸，机臂主体采用连续的三角形镂空格构设计，这种结构可以在大幅削减材料用量、降低整机自重的同时，保留足够的结构刚度与抗扭性能，避免机臂在电机拉力作用下出现上下震颤或者侧向形变。中心安装盘预留了多层安装孔位，可以适配不同尺寸的飞控板、电调、电池固定座，同时做了下沉式的走线槽设计，能够将供电线、信号线规整收纳在结构内部，减少飞行过程中的线材风阻，也避免线材晃动干扰螺旋桨转动。机臂末端的电机安装位做了局部加厚与加强筋设计，匹配常用的22系列、23系列无刷电机的安装孔距，同时预留了桨叶保护罩的安装接口，满足新手飞行时的防撞需求。

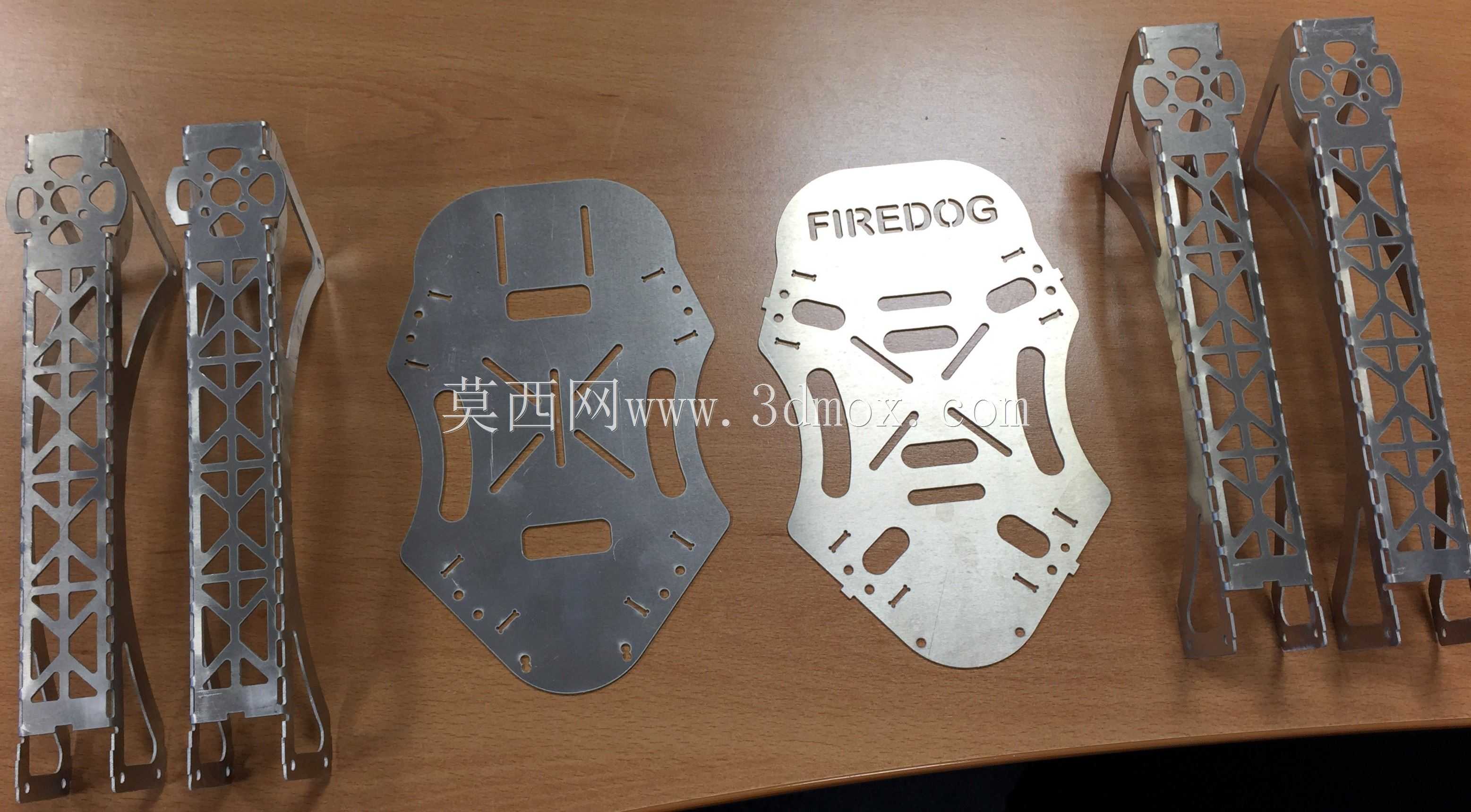

从安装边界来看，这款机架适配1.5mm厚度的板材加工，既可以采用铝板切割加工获得更高的结构强度与散热性能，也可以采用ABS、PLA等工程塑料通过3D打印制作，降低制作成本。采用1.5mm铝板切割加工时，包含螺丝、塑料减震脚垫在内的机架整体自重可控制在260g左右，若采用3D打印ABS材质制作，机架自重约380g，搭配常用的2212无刷电机、30A电调、3S锂电池时，整机起飞重量可控制在640g区间内，预留了充足的载荷余量用于搭载小型航拍相机、图传模块等任务设备。机臂的长度设计适配8-10寸螺旋桨，在保障足够升力的同时，不会出现相邻机臂桨叶打桨的问题，中心盘的安装孔位兼容市面上绝大多数主流的迷你飞控、分电板安装尺寸，不需要额外打孔改造即可完成组装。机臂与中心盘采用快拆式的连接结构，日常收纳时可以将机臂拆下，减少收纳体积，运输携带更加方便，机臂根部做了圆弧过渡处理，避免应力集中导致的起降冲击断裂问题，起落架部分与机臂一体化设计，向下延伸的弧形支脚可以在降落时起到缓冲作用，同时预留了足够的离地间隙，避免底部搭载的云台、相机在起降时磕碰地面。
