四轴飞行器F450机架机臂结构设计

这款F450机臂是多旋翼消费级无人机的核心承载结构部件，主要应用于入门级航拍无人机、教学实训无人机、小型作业巡检无人机的机架组装场景，作为连接中心飞控板与末端动力电机的核心支撑结构，承担着传递动力载荷、保障飞行姿态稳定、布设机臂走线的核心作用，是F450规格四轴无人机最易损耗、替换需求最高的结构配件。

从实际使用场景来看，该机臂适配主流450轴距四轴飞行平台，既可以用于个人DIY组装无人机的搭建，也可作为原厂替换配件用于受损机臂的更换，在日常飞行中需要承受电机运转产生的持续振动、飞行过程中的气动载荷、起降瞬间的冲击载荷，同时还要兼顾轻量化需求来降低整机起飞重量，提升飞行续航表现。

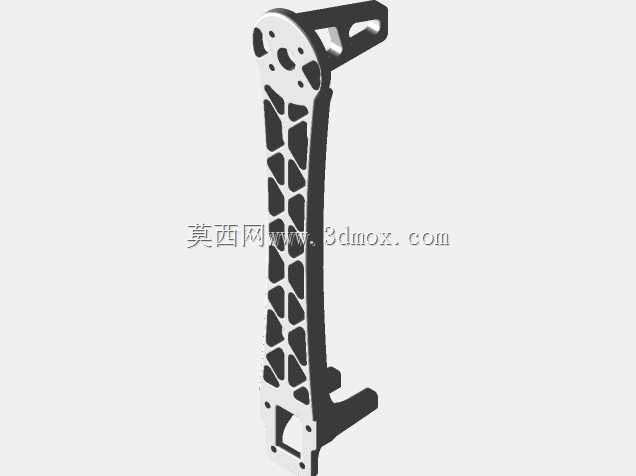

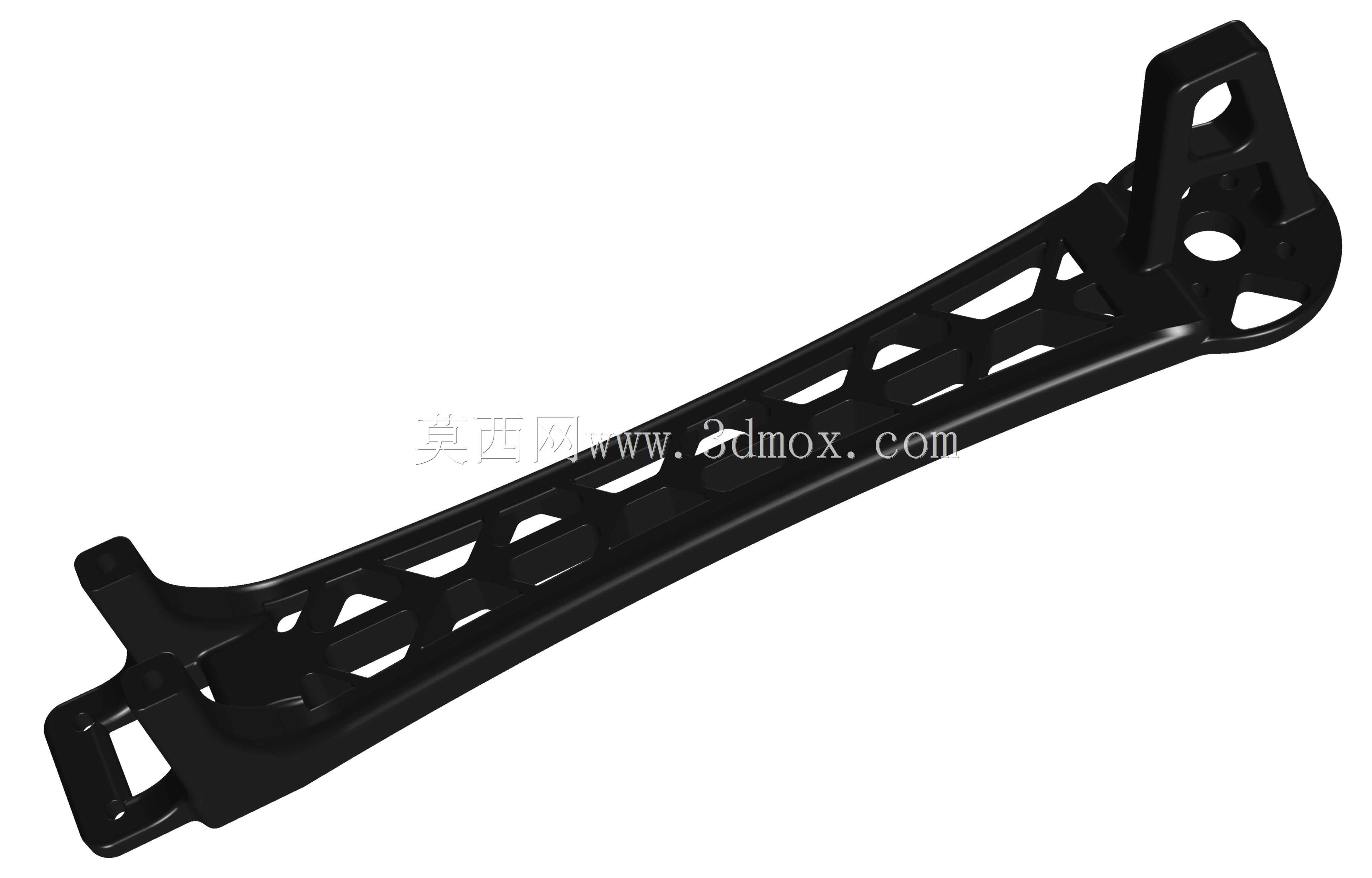

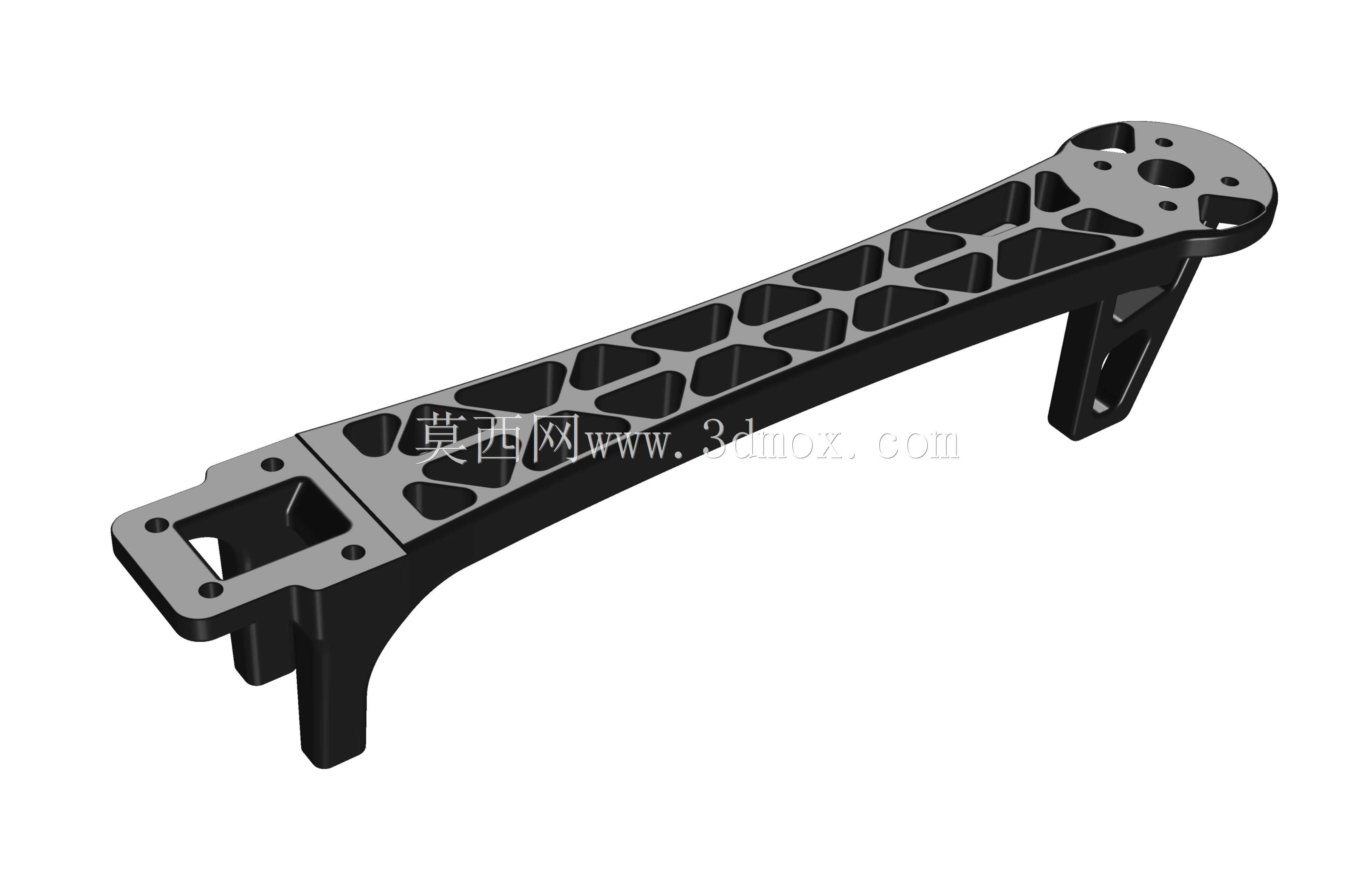

在功能特性设计上，该机臂采用了镂空格栅式的结构设计，在保证结构强度满足飞行载荷要求的前提下，最大化去除了非受力区域的冗余材料，有效降低了单臂自重，减少飞行过程中的不必要负载。机臂末端预留了标准化的电机安装孔位，可适配2212、2216等主流规格的无刷电机安装，孔位精度匹配行业通用安装尺寸，无需二次打孔加工即可完成电机固定；机臂与中心板连接的一端预留了对应中心板的安装定位孔，可通过螺丝与上下中心板牢固锁附，保证连接刚性，避免飞行过程中出现机臂晃动影响飞行稳定性的问题。机臂内部预留了走线空间，可将电机电调的供电线、信号线沿机臂内部布设到中心飞控板处，避免线材外露在飞行中受到气流干扰或者被螺旋桨剐蹭，提升整机布线的整洁度与飞行安全性。

从设计思路来看，该机臂采用对称式的结构布局，四个机臂采用完全一致的结构设计，既降低了开模生产的成本，也方便用户替换维护，无需区分前后左右臂即可完成安装。机臂的受力路径经过优化，从末端电机安装位到中心连接端的主受力筋采用连续延伸设计，配合侧面的格栅加强结构，在轻量化的同时保证了抗扭、抗弯强度，能够应对日常飞行中的常规载荷，即使发生轻微的擦碰坠落，也能通过结构形变吸收部分冲击能量，降低中心板飞控、电池等核心部件受损的概率。

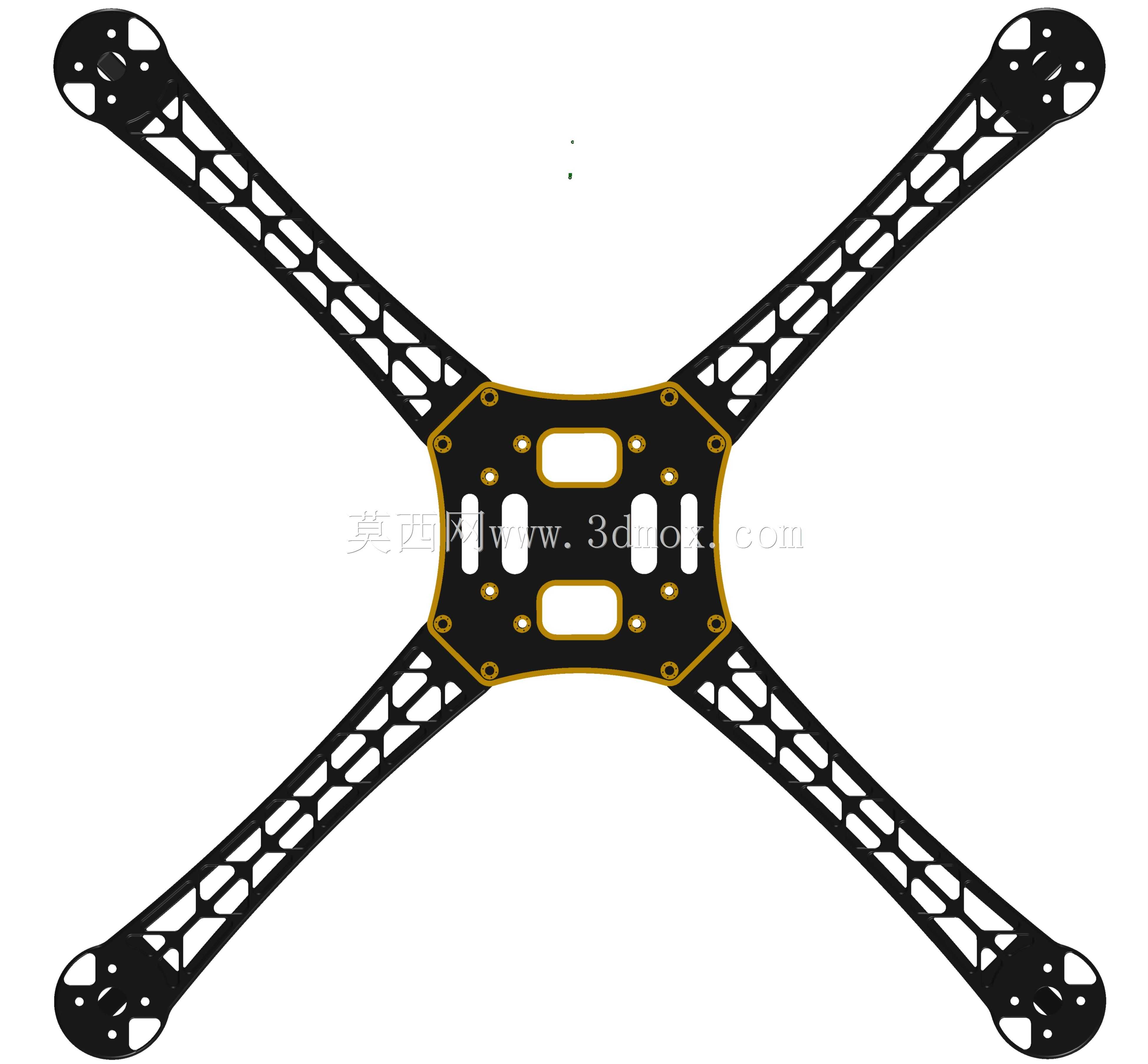

在安装边界与尺寸适配方面，该机臂适配450mm标准轴距的四轴机架，安装后整机对角电机轴距保持在450mm的标准尺寸，可适配8寸、9寸、10寸规格的螺旋桨使用，不会出现桨叶打架的问题。机臂与中心板的安装孔位完全匹配F450通用中心板的孔距标准，锁附螺丝采用行业通用的M3规格，用户无需额外加工即可完成组装替换；机臂末端的电机安装孔距适配16mm、19mm两种主流电机安装孔距，覆盖绝大多数入门级多旋翼无人机的动力电机安装需求，安装后电机轴线与机臂平面保持垂直，保证动力输出方向与机身水平面垂直，避免出现动力倾斜导致的飞行姿态偏移问题。
