HC-06蓝牙通讯模块结构设计

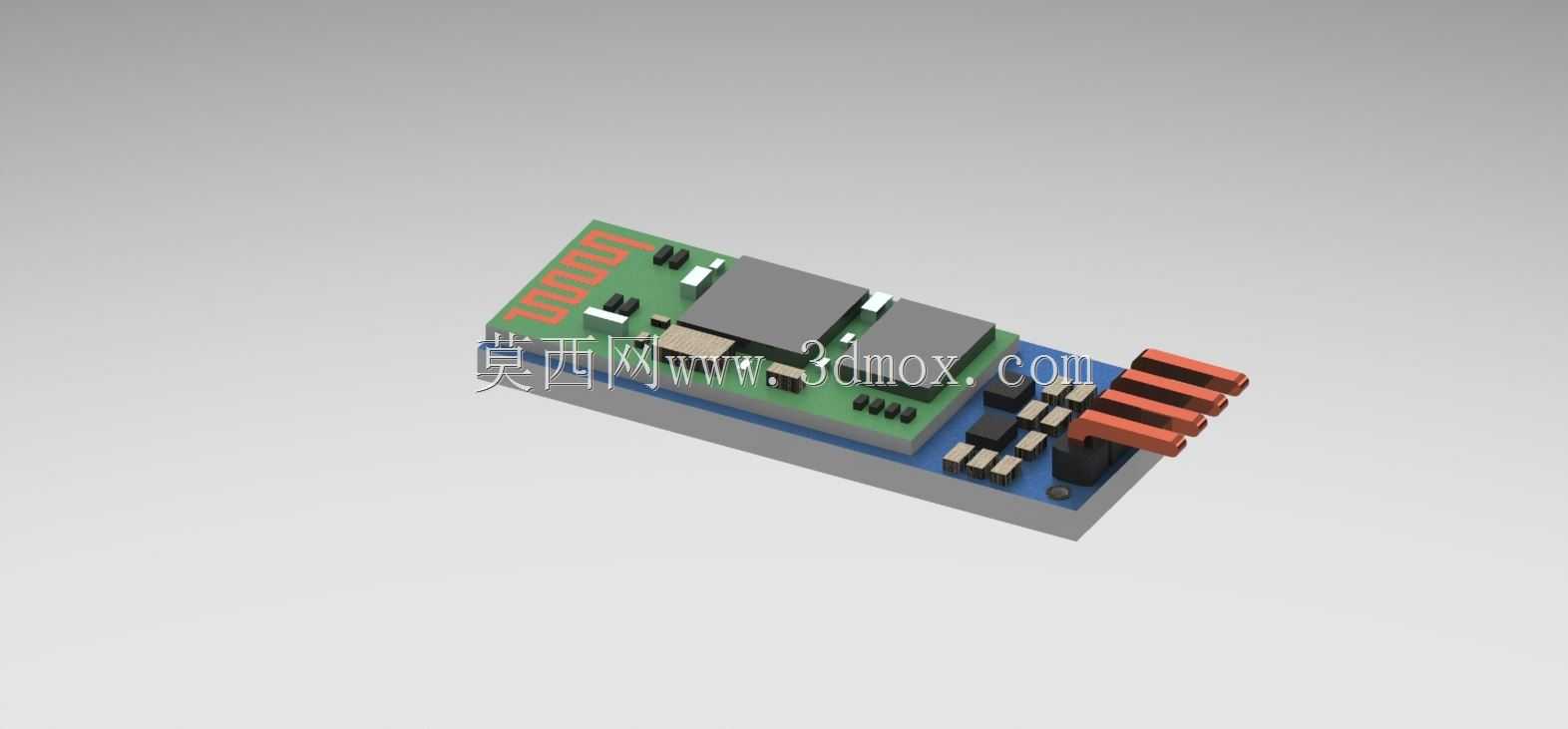

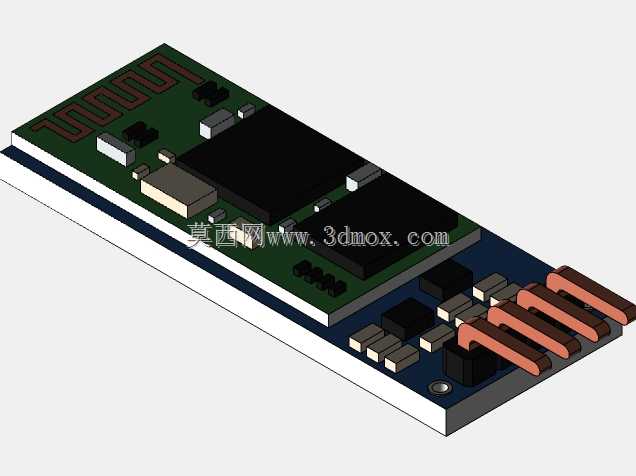

这款HC-06蓝牙模块是面向短距离无线数据传输场景设计的嵌入式通讯组件，广泛应用在工业控制现场的设备数据透传、智能硬件的无线调试、消费电子的串口数据交互、小型物联网终端的无线组网等场景中，能够替代传统有线串口连接，在10米左右的有效通讯范围内实现稳定的双向数据传输，解决设备间布线繁琐、移动场景下无法有线连接的痛点。模块本身集成了蓝牙射频电路、基带处理单元、串口电平转换电路，核心功能是实现TTL串口与蓝牙无线信号的透明传输，用户无需掌握复杂的蓝牙协议栈开发，仅通过标准AT指令即可完成波特率、配对密码、设备名称等基础参数配置，可快速对接单片机、PLC、工控板等具备串口接口的控制设备，大幅缩短无线通讯功能的开发周期。在设计思路上，这款模型完全还原实物的布局逻辑：将射频天线区域布置在板端外侧，避免板上其他元件对无线信号的屏蔽干扰；核心主控芯片与存储芯片布置在PCB板中部，周边排布滤波电容、电阻等被动元件，保证信号完整性；排针接口统一布置在板体侧边，采用标准2.54mm间距排针设计，兼容市面上通用的面包板、杜邦线连接方式，降低用户的接线难度。外形尺寸上，模块整体为长条形薄型结构，长度适配常规嵌入式设备的内部安装空间，宽度控制在极小范围内，可直接嵌入到小型手持设备、传感器终端的狭小腔体内部；安装边界上，板体预留的排针既可以作为接线端子，也可作为支撑固定结构，用户也可通过板上预留的固定孔位采用螺丝固定，安装时需注意天线区域远离金属遮挡物，避免信号衰减，同时要保证模块与周边大功率发热元件留有足够散热间隙，避免高温影响通讯稳定性。模块的排针引脚定义完全遵循行业通用标准，分别对应电源正、电源地、发送端、接收端、状态指示等功能，可直接兼容市面上多数开源硬件的接口定义，无需额外转接即可完成硬件对接，适合用于智能小车的无线遥控、工控设备的参数无线配置、智能家居设备的本地通讯、学生电子竞赛的无线数据传输等各类场景。
