可折叠车载GPS信号接收天线结构设计

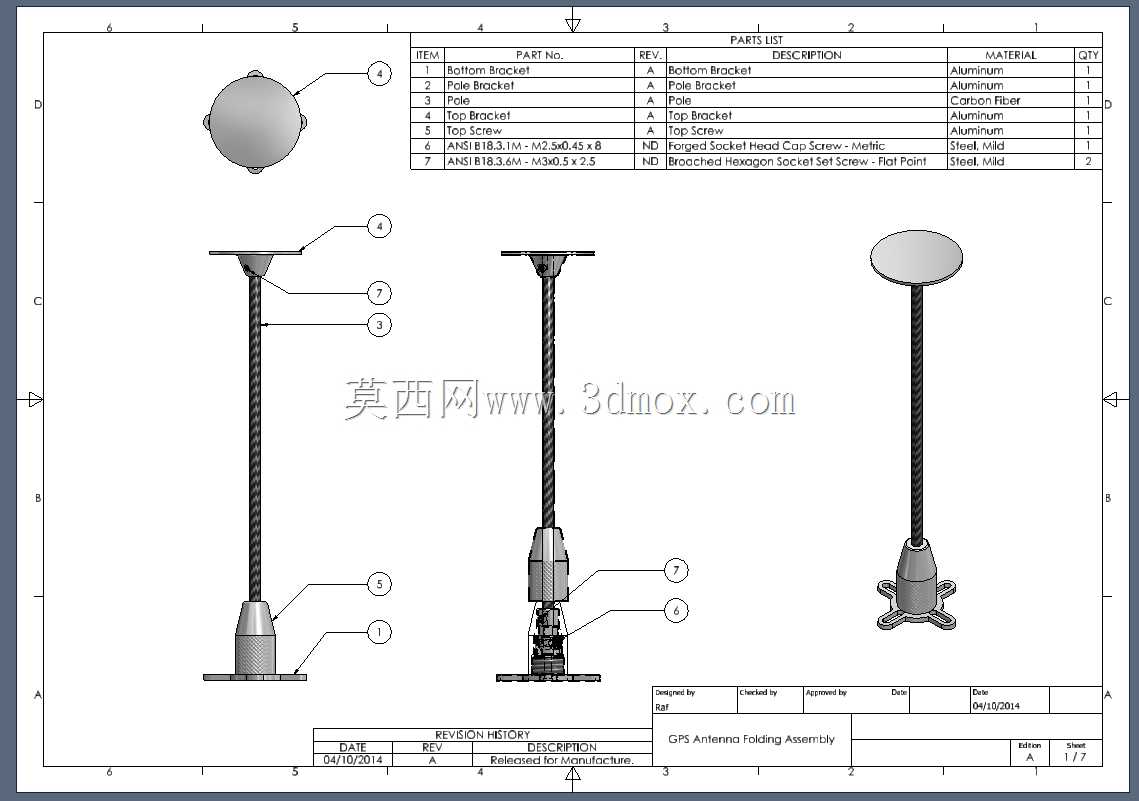

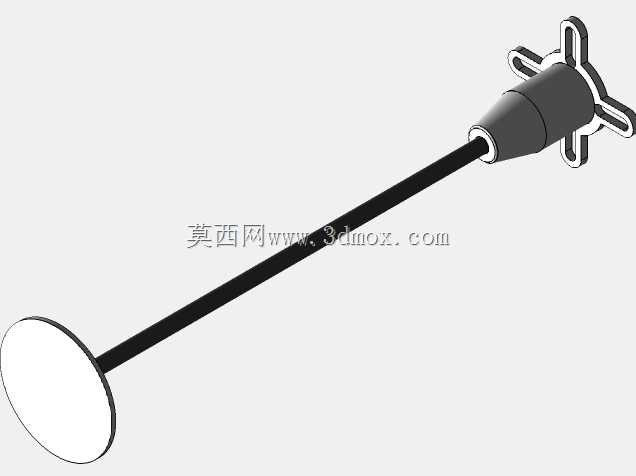

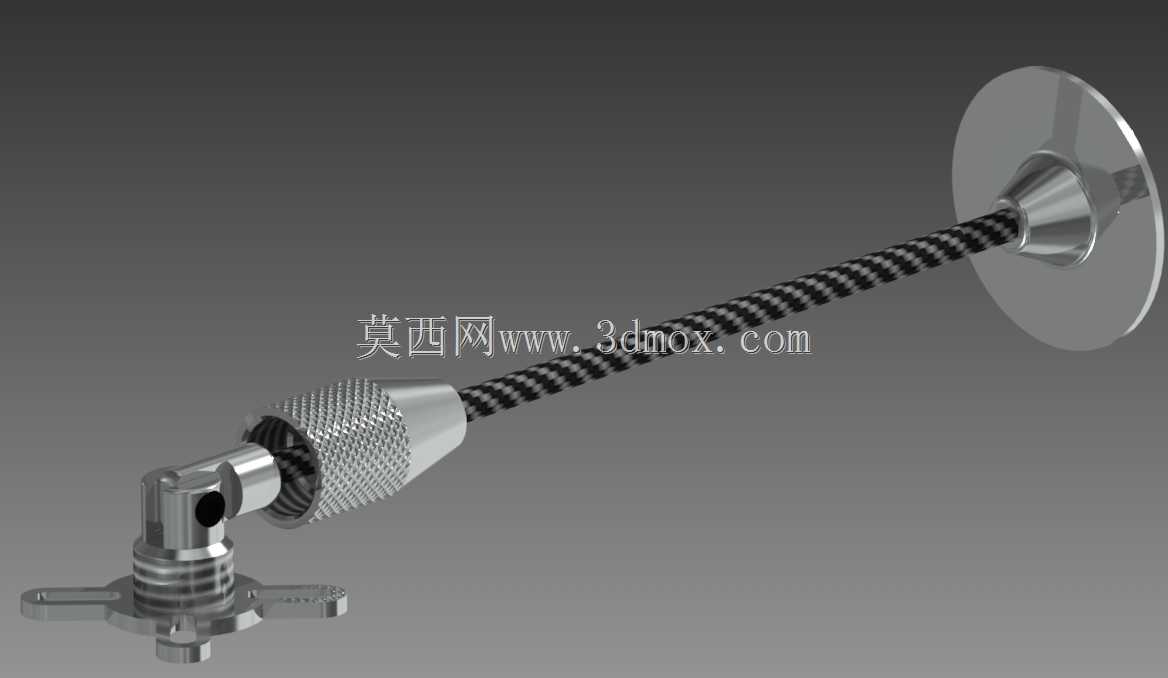

这款可折叠GPS信号接收天线，主要面向车载定位、户外移动通讯设备、便携导航终端等场景设计，核心作用是稳定接收卫星定位信号，为设备提供精准的位置数据支撑，解决固定天线在收纳、安装场景受限的问题。在实际使用中，这类天线常被安装在车辆中控台、挡风玻璃内侧或是便携测绘设备的外壳上，既需要保证信号接收面无遮挡，又要在设备收纳时可以弯折收拢，避免突出的天线结构被磕碰损坏，同时也能减少设备整体的收纳占用空间。从功能特性来看，这款天线采用分段式结构设计，底部是带固定翼片的安装基座，基座上设置有可多角度转动的铰接结构，能够实现天线杆体的大角度折叠调整，用户可以根据实际安装位置的空间情况，灵活调整天线的朝向，让信号接收端始终对准信号最优的方向，提升定位信号的接收稳定性。中间的杆体采用带防护外层的可弯曲定型结构，既可以随意弯折调整角度，又能在调整后保持固定形态，不会因为车辆行驶的震动或是设备移动出现角度偏移。顶端的信号接收盘采用大直径圆盘设计，能够扩大信号接收的有效面积，降低信号遮挡带来的定位漂移问题。在设计思路上，这款天线优先考虑了安装适配性与使用耐久性，底部的安装基座预留了螺丝固定孔位，可以直接通过螺丝锁紧在设备外壳或是安装支架上，安装边界的尺寸适配多数常规车载设备的安装位，不需要额外定制转接支架。铰接位置采用金属嵌件结构，避免反复折叠转动出现结构松垮、断裂的问题，杆体的防护外层采用耐磨损、抗老化的柔性材质，能够适应车载场景下的温度变化、日晒老化，长期使用也不会出现外皮开裂、内部线材受损的情况。顶端的接收盘边缘做了圆弧过渡处理，没有尖锐棱角，在日常调整、收纳过程中不会刮伤周边部件或是用户手部。整体结构在满足信号接收性能的前提下，尽可能压缩了折叠后的整体厚度，收拢后可以贴伏在设备表面，不会突出过多影响设备的收纳与摆放，兼顾了实用性与结构可靠性。
