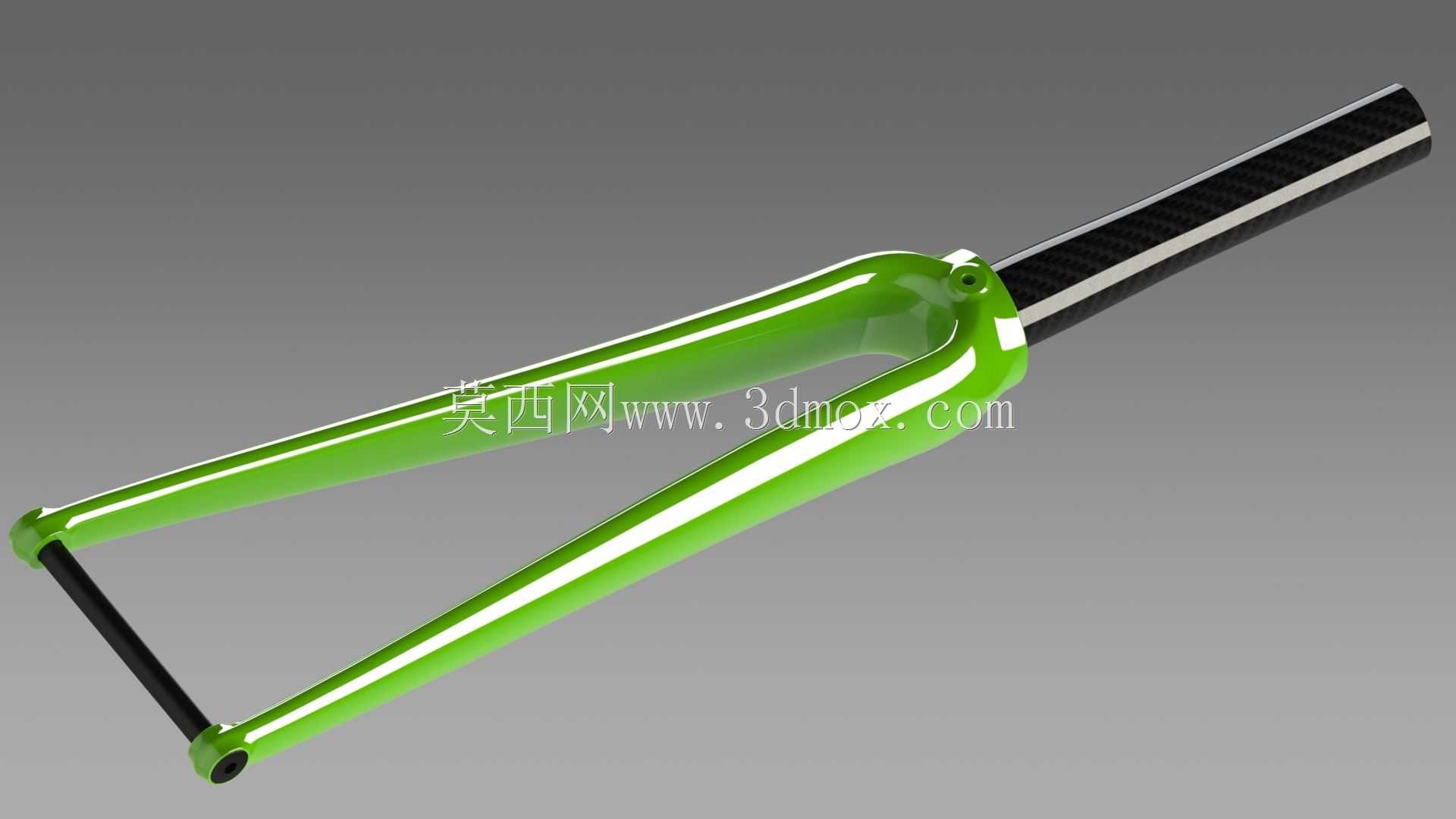

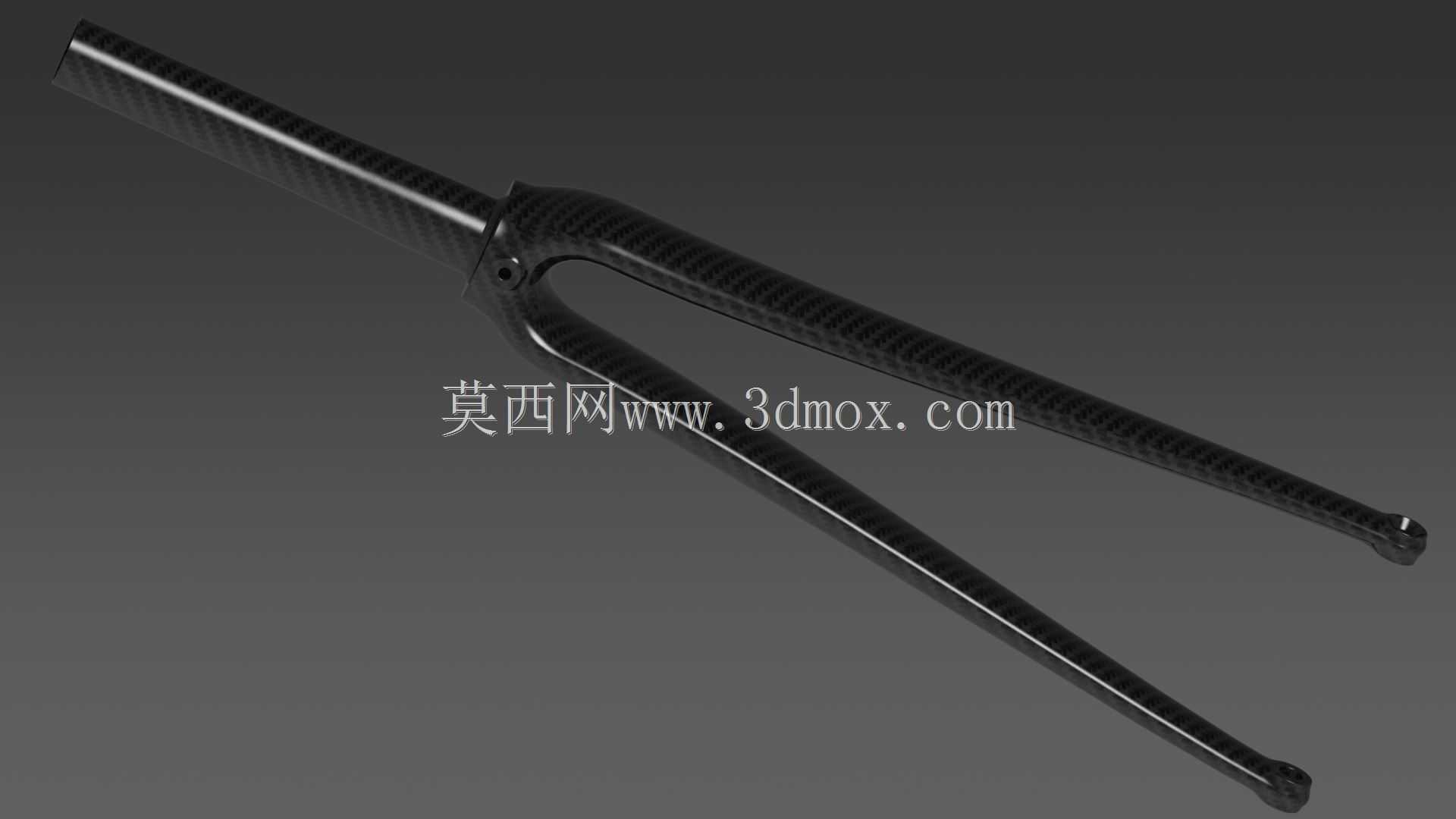

全碳纤维公路自行车前叉结构设计

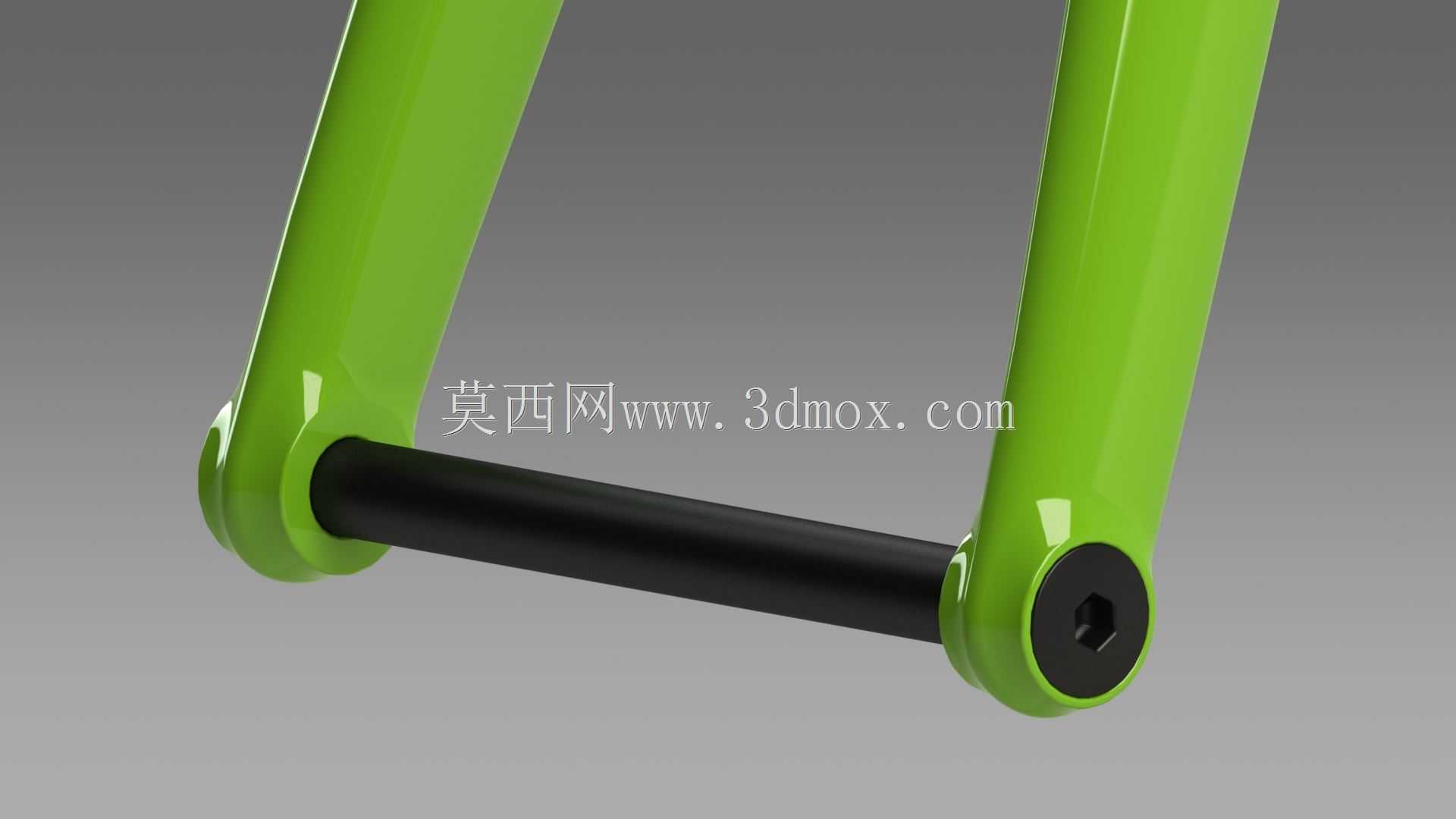

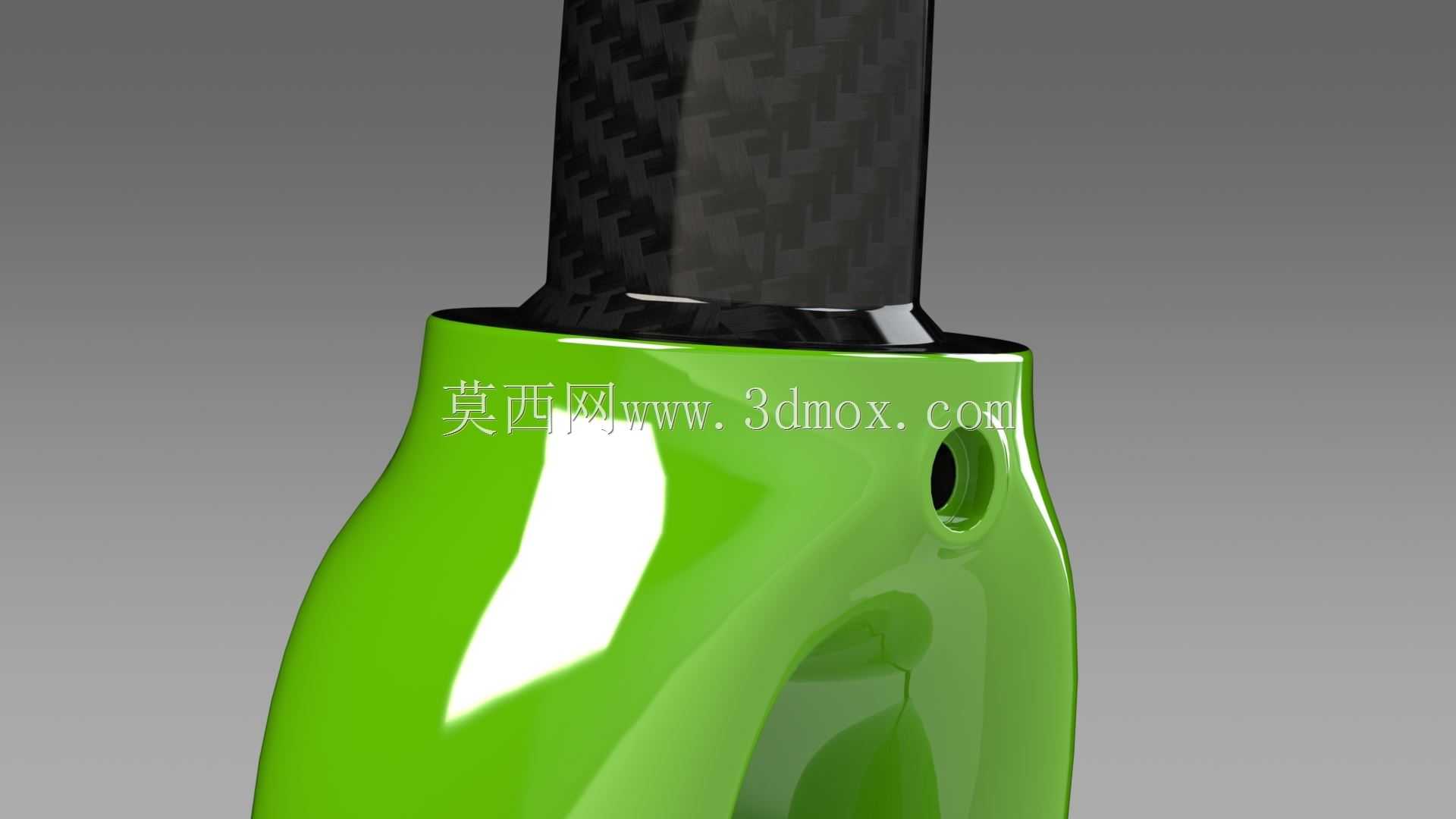

这款全碳纤维公路自行车前叉，是面向公路竞速骑行场景打造的核心承载转向部件，主要应用于专业公路自行车、长途耐力公路车的整车装配与改装升级场景，承担着连接前轮组与车架头管、传递转向操控力矩、缓冲路面细碎震动的核心作用，直接决定骑行过程中的转向精准度、路感反馈清晰度与高速巡航稳定性。在实际骑行过程中，前叉需要持续承受骑行者施加的转向力、路面颠簸带来的纵向冲击、过弯时的侧向剪切力，以及制动过程中产生的前倾载荷，因此结构设计上充分考量了碳纤维材料的各向异性特性，通过不同铺层角度的碳纤维排布，在叉肩、叉腿、舵管三个核心受力区域做了差异化的强度优化，既保证了极端受力场景下的结构可靠性，又最大化发挥了碳纤维材料轻量化的优势，相比同规格铝合金前叉可降低近四成重量，有效减少整车簧下质量，提升骑行时的加速响应与爬坡表现。设计过程中针对转向适配性做了精准匹配，采用tapered锥形舵管结构，上端适配1-1/8英寸碗组规格，下端适配1-1/4英寸碗组规格，能够兼容当前主流的公路车车架头管标准，安装时无需额外改装转换配件，即可实现与车架的稳固配合，转向轴承位的公差控制严格，保证转向过程顺滑无框量，长期使用也不会出现松动异响。轮组安装边界上，适配胎宽范围25mm到10mm的公路轮胎，既可以搭配窄胎实现低滚阻的竞速骑行需求，也可以兼容稍宽的砾石公路胎满足混合路面骑行需求，叉腿末端的轴系统安装位做了同轴度精准校准，保证轮组安装后居中无偏摆，制动安装位的平整度经过优化，不管是圈刹还是碟刹版本都能保证制动片与制动面的平行贴合，避免制动蹭碟、制动力不均的问题。外形设计上采用流线型的叉腿造型，顺着骑行方向做了气动截面优化，能够有效降低高速骑行时的风阻，叉肩位置做了平滑过渡处理，减少应力集中的同时也优化了线管走线的布局空间，全碳纤维的哑光纹理外观也契合公路车简约专业的视觉风格，兼顾结构性能与外观质感。
