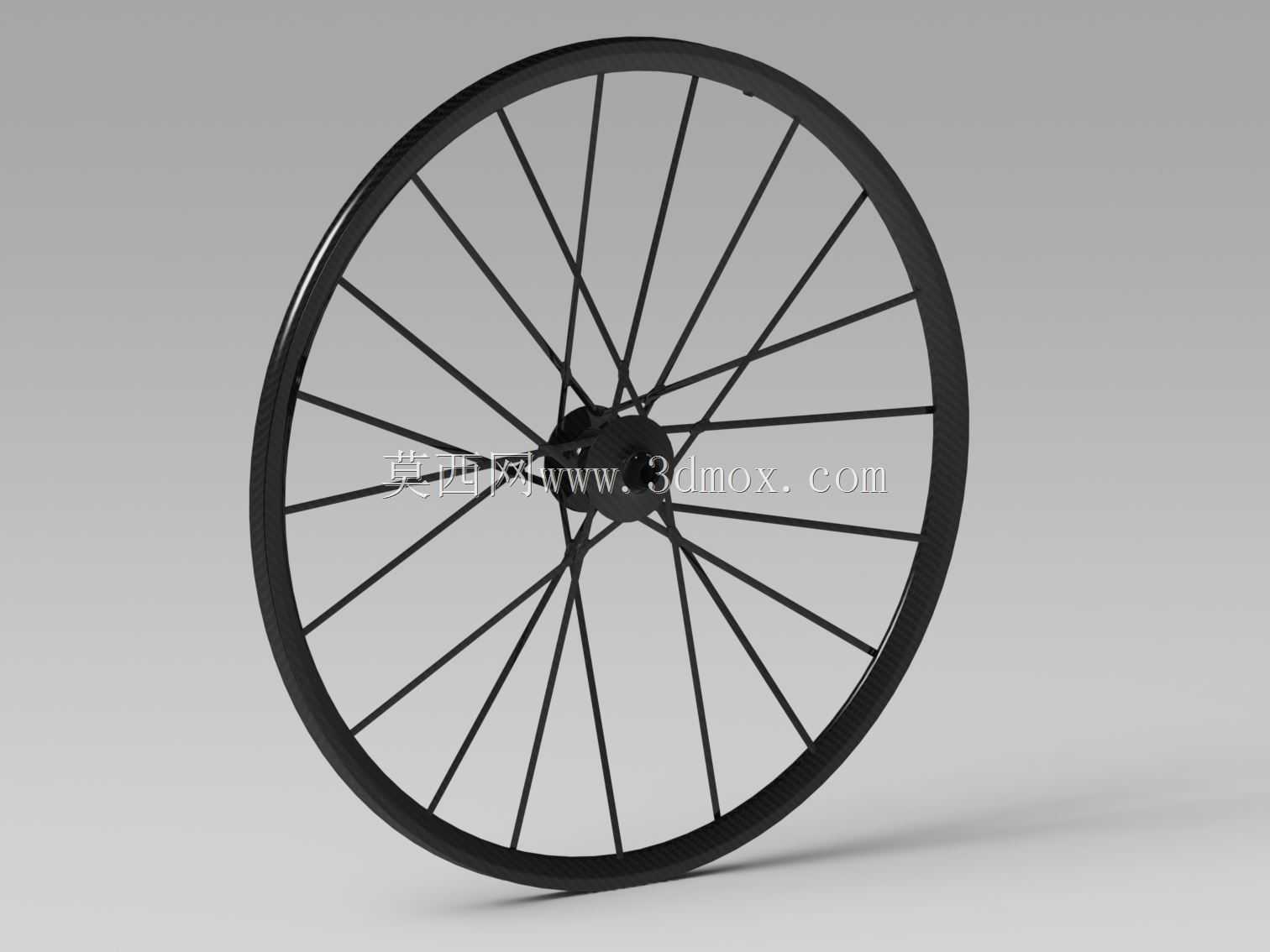

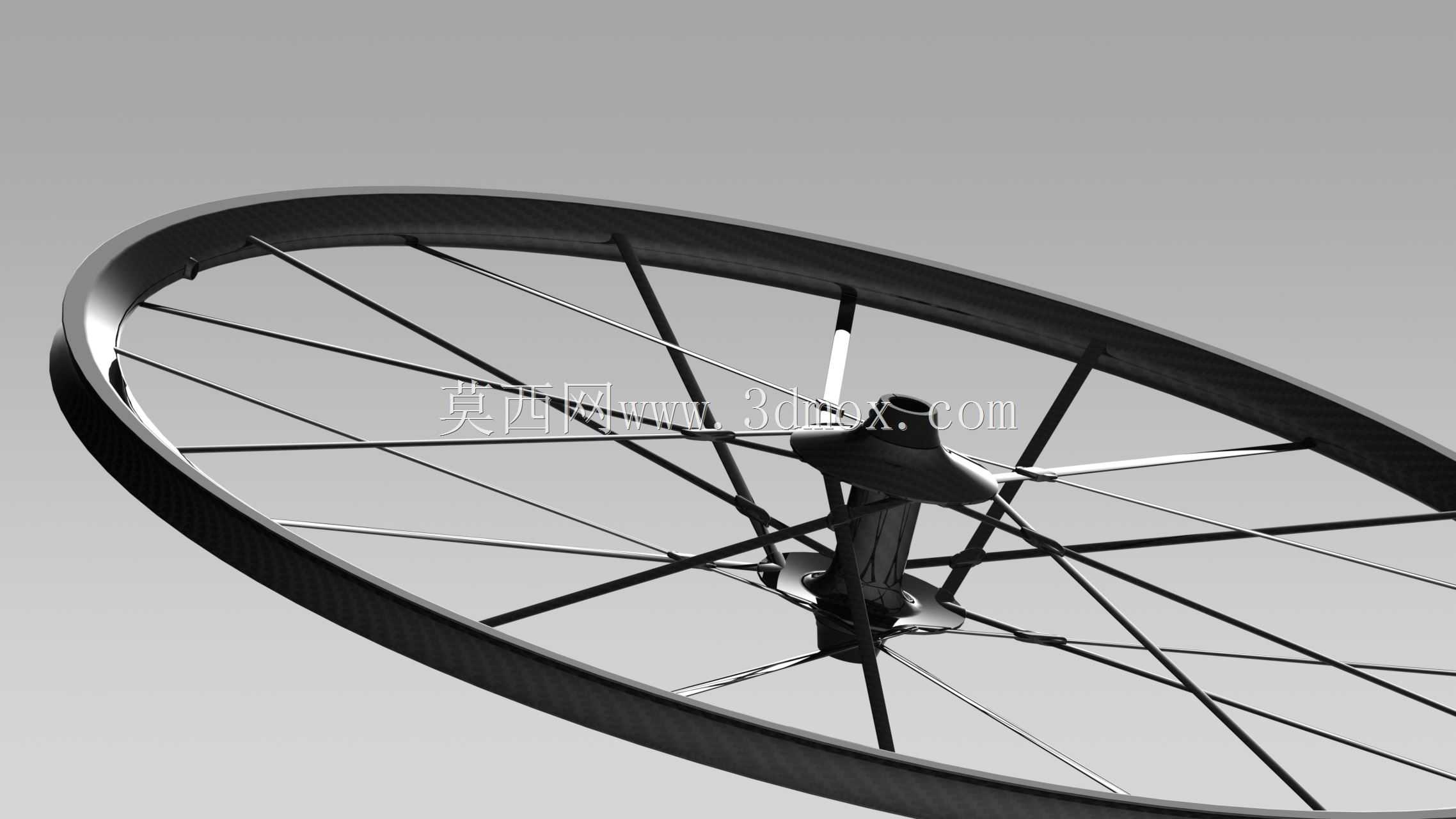

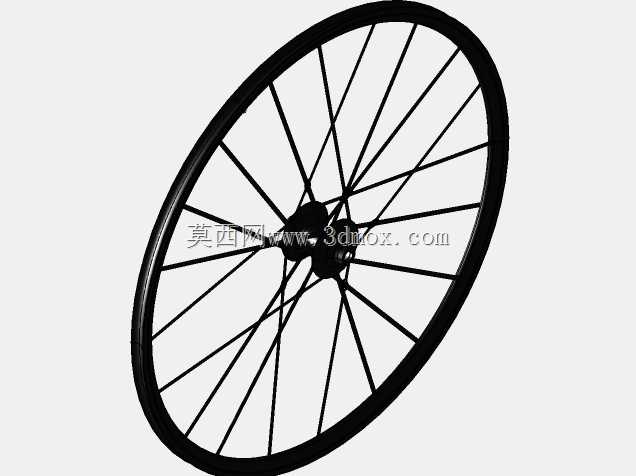

低框全碳纤维公路自行车轮组结构设计

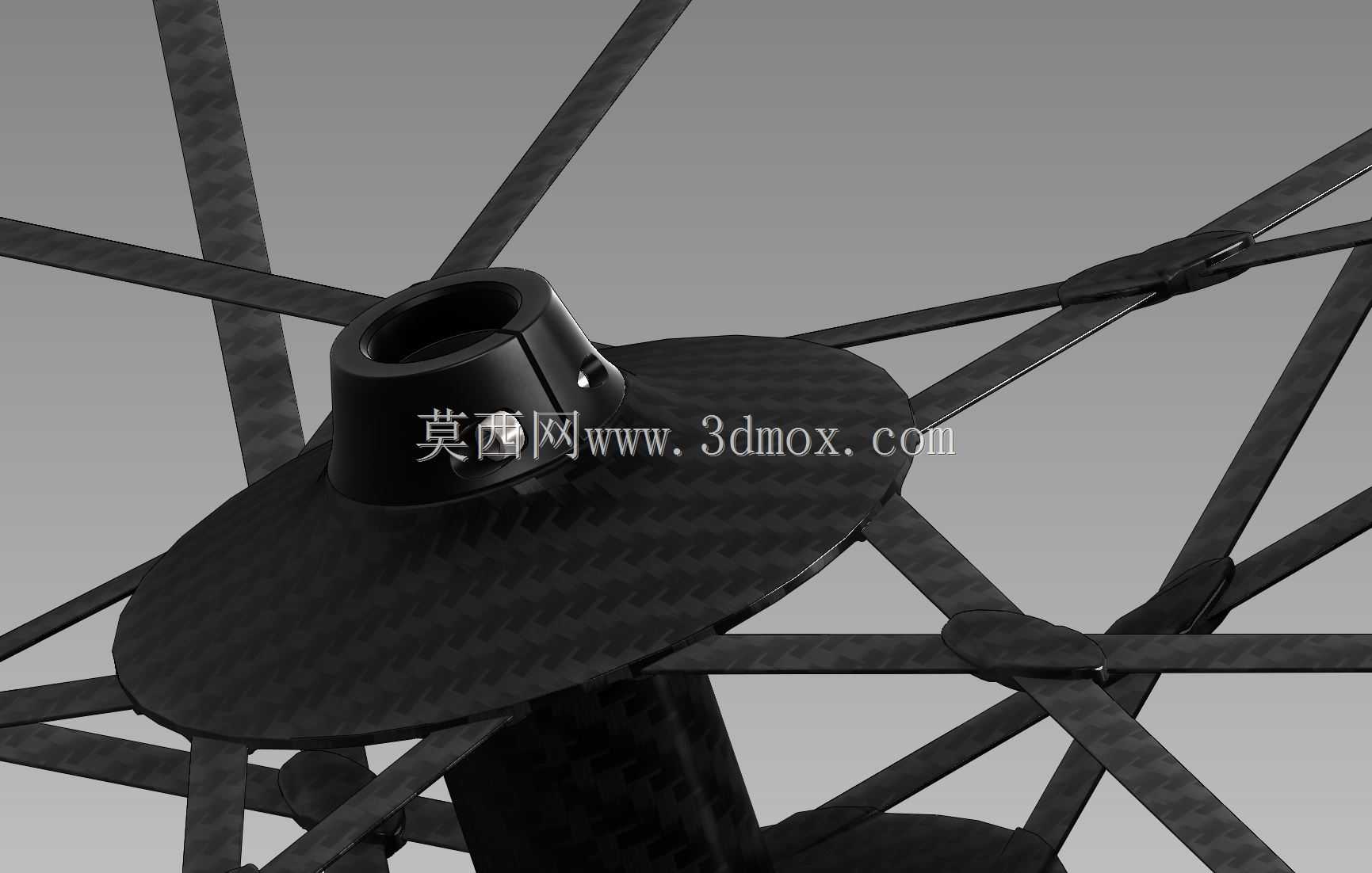

这款全碳纤维车轮主要面向公路自行车竞技骑行、长距离耐力骑行场景设计，是公路自行车行走系统的核心承载部件，直接承担骑行过程中的载荷传递、滚动支撑与地面冲击缓冲作用，适配专业公路竞速、日常公路训练、长途公路骑行等多种使用场景，能够匹配主流开口胎、管胎的安装需求，为骑行者提供更轻量化的骑行体验与更顺畅的滚动表现。在产品功能特性上，该轮组采用全碳纤维材质打造轮辋与辐条结构，相比传统铝合金轮组能够大幅降低自身重量，同时碳纤维材料的高比刚度特性可以让轮组在承受骑行载荷时保持更好的结构稳定性，减少骑行过程中的轮组形变量，提升动力传递效率。轮组采用双交叉辐条粘合排布设计，这种辐条排布方式能够均衡轮组各个方向的受力，在加速发力、过弯侧倾、路面颠簸冲击时都能让载荷均匀分散到整个轮圈结构上，避免局部应力集中导致的结构损坏，同时搭配双密封轴承结构，能够有效阻挡骑行过程中的泥水、灰尘进入轴承内部，延长轴承的使用寿命，轴承预紧力可根据使用需求进行调节，既可以保证转动的顺滑度，也能避免轴承间隙过大导致的轮组晃动。在设计思路上，这款轮组围绕轻量化与高刚性的平衡进行开发，针对公路骑行场景下轮组需要兼顾低滚阻、高响应速度、抗冲击能力的需求，选择全碳纤维复合材质作为主体材料，通过优化轮辋截面形状、辐条排布角度、花鼓连接结构，在尽可能降低重量的前提下保证轮组的结构强度与刚性，轮辋高度设置为24mm，属于低框轮组范畴，相比高框轮组在侧风环境下拥有更好的操控稳定性，更适合日常多变的户外骑行环境，轮辋宽度为20.8mm，能够适配主流宽度的公路轮胎，保证轮胎安装后的贴合度与支撑性。在安装边界与尺寸参数上，该轮组适配700c规格的管胎安装，辐条孔间距为100mm，采用20孔辐条排布设计，花鼓部分适配15mm螺栓连接的车轴系统，同时兼容10mm和12mm螺栓连接的车轴规格，支持搭配带转换套件的标准快拆结构使用，能够适配市面上绝大多数主流公路自行车的前叉与后叉安装尺寸，轮组整体重量控制在420g左右，能够有效降低整车重量，提升骑行时的加速响应与爬坡表现。
