六自由度工业关节型机械臂结构设计

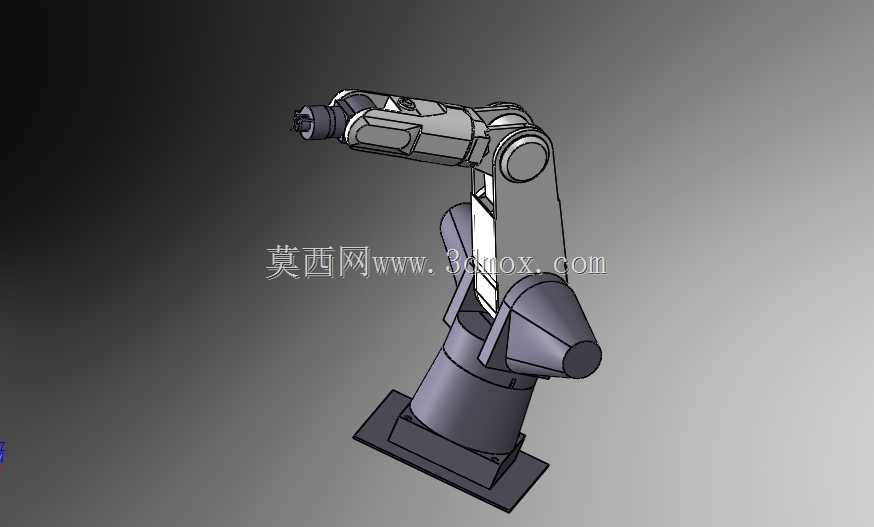

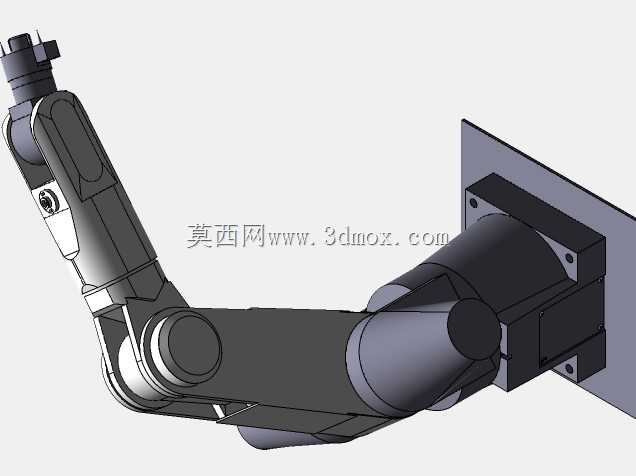

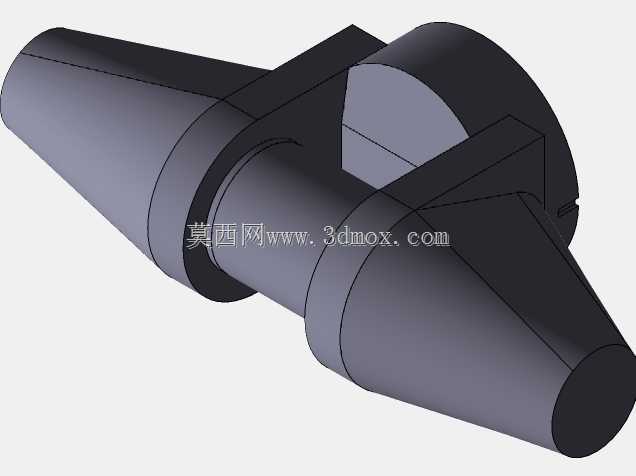

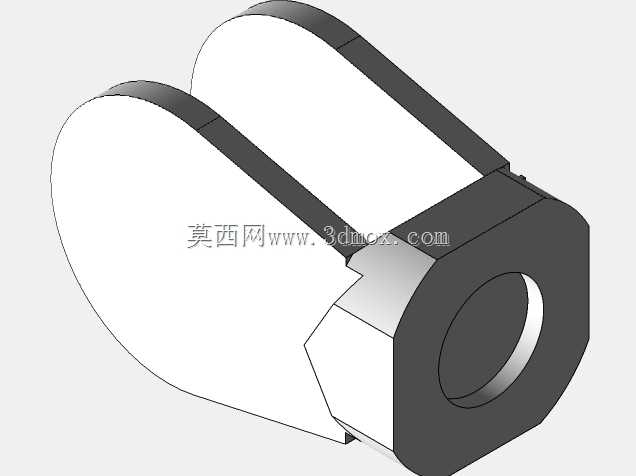

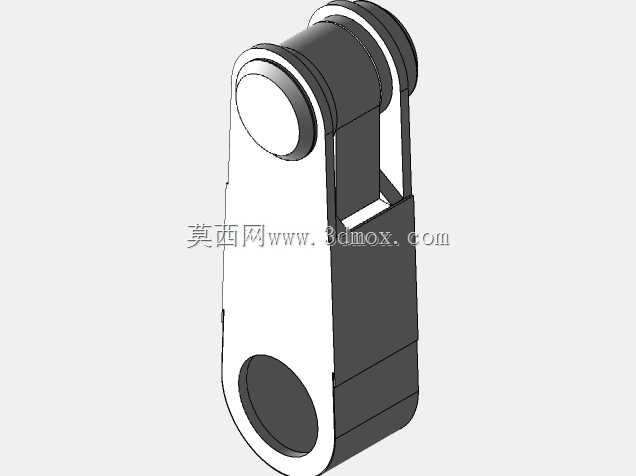

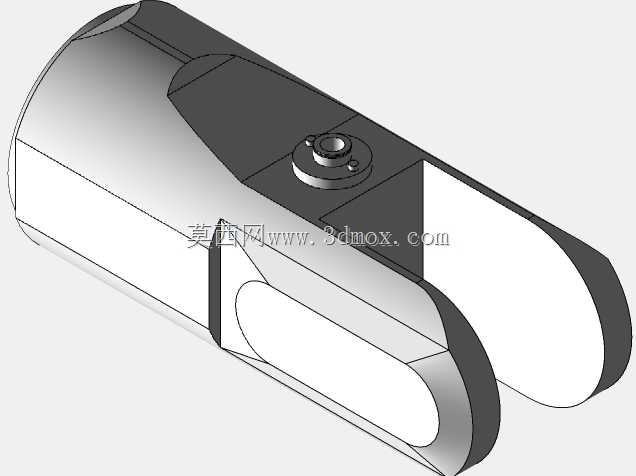

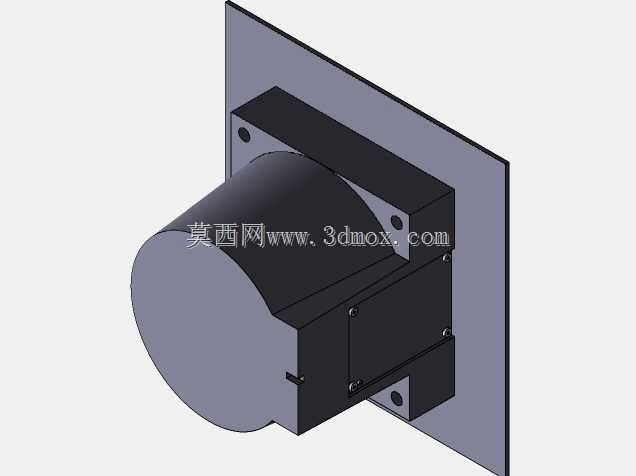

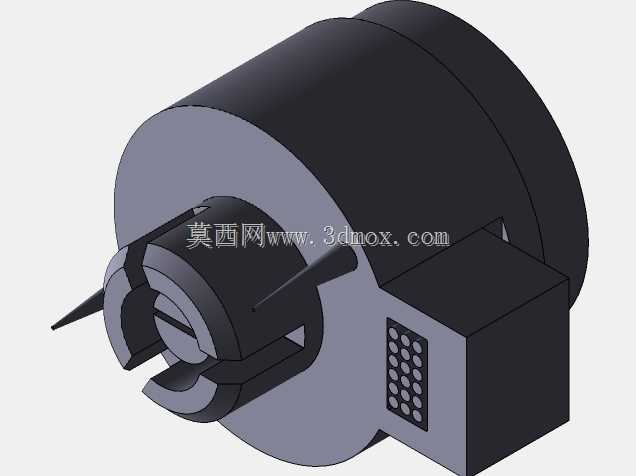

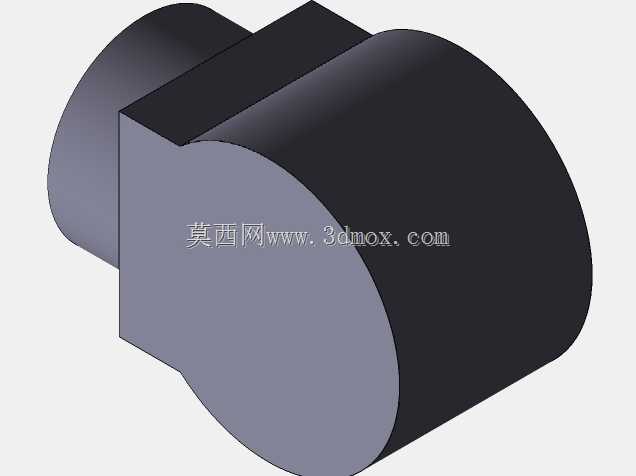

这款六自由度关节机械臂的结构设计，核心围绕工业现场多维度作业的柔性需求展开，在3C电子零部件上下料、小型工件焊接、装配工位物料转运、实验室精密操作等场景中，都能适配对应的作业节拍与动作范围要求。从结构布局来看，整机采用串联关节式构型，底部为方形安装基座，通过地脚螺栓即可固定在设备机架或者地面预埋钢板上，基座内部预留了伺服电机与谐波减速器的安装腔体，走线槽沿关节内侧布置，避免作业过程中管线与外部工件、工装发生剐蹭。大臂与小臂的衔接关节采用交叉滚子轴承作为回转支撑，可承受作业过程中产生的径向、轴向倾覆力矩，保证末端执行器在满负载工况下的定位精度不会出现明显衰减。末端法兰采用标准接口设计，可快速更换夹爪、焊枪、吸盘、打磨头等不同执行部件，无需额外改动臂体结构即可切换作业功能。设计过程中优先考虑了关节运动的干涉边界，各关节的运动角度经过反复校核，大臂俯仰、小臂回转、腕部旋转的动作范围覆盖了半球形作业空间，在狭窄的设备间隙内也能完成复杂的轨迹动作，不会出现臂体与周边防护栏、工装夹具碰撞的问题。臂体的外壳采用轻量化铸铝材质，在保证结构刚性的前提下降低了运动部件的惯量，提升了关节启停阶段的响应速度，同时减少了伺服电机的负载扭矩冗余。基座的安装孔位采用对称布局，适配多数现有自动化工位的安装基准，无需重新加工安装台面即可完成设备部署。腕部的三个关节采用紧凑化设计，将传动部件内置在臂体内部，缩小了末端的整体体积，在进入狭小腔体内部作业时，不会因为腕部体积过大出现干涉。各关节的密封结构采用迷宫式设计，可阻挡车间内的金属碎屑、切削液、粉尘进入关节内部，延长传动部件的维护周期，适配机加工、焊接这类工况相对恶劣的生产现场。整机的重心沿基座中心轴线分布，在高速运动过程中不会产生过大的偏载力矩，降低了对安装基础的强度要求，即使是在铝型材搭建的轻型工作台面上，也能稳定运行不会出现明显晃动。
