木质拼装双足仿生机甲结构设计

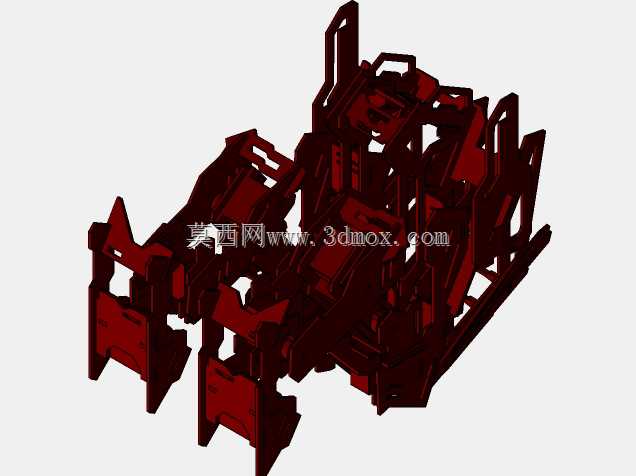

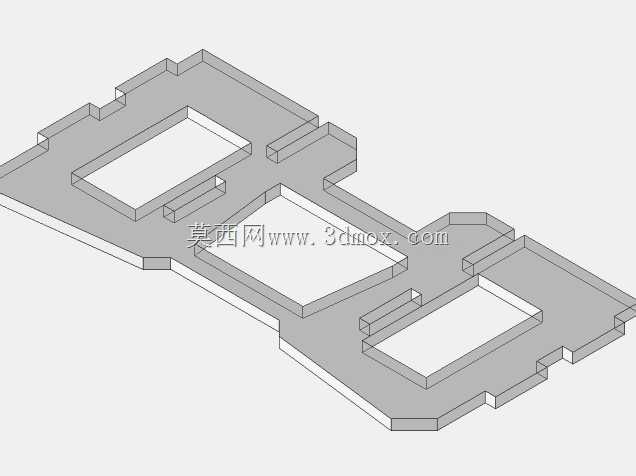

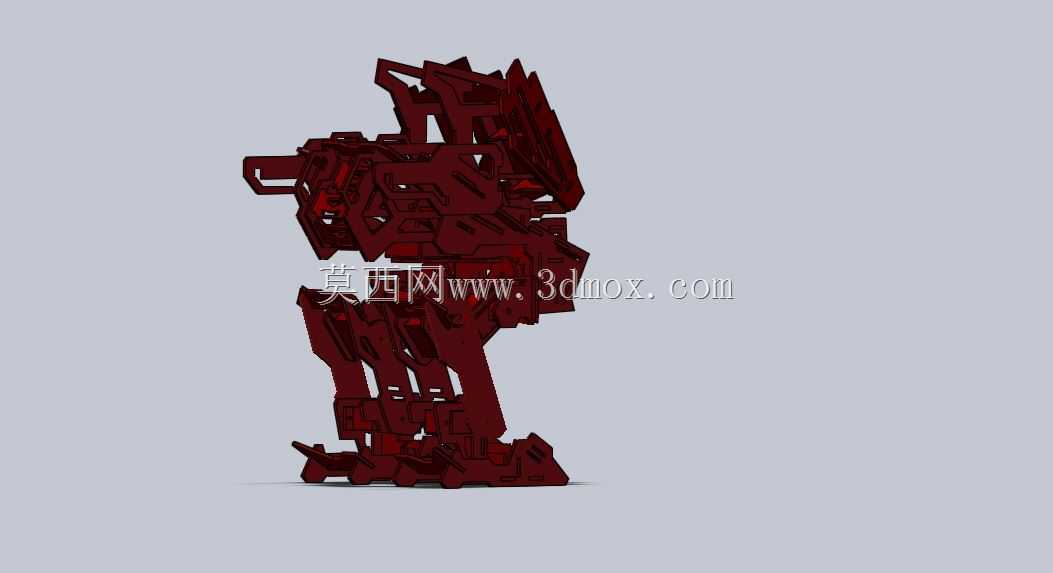

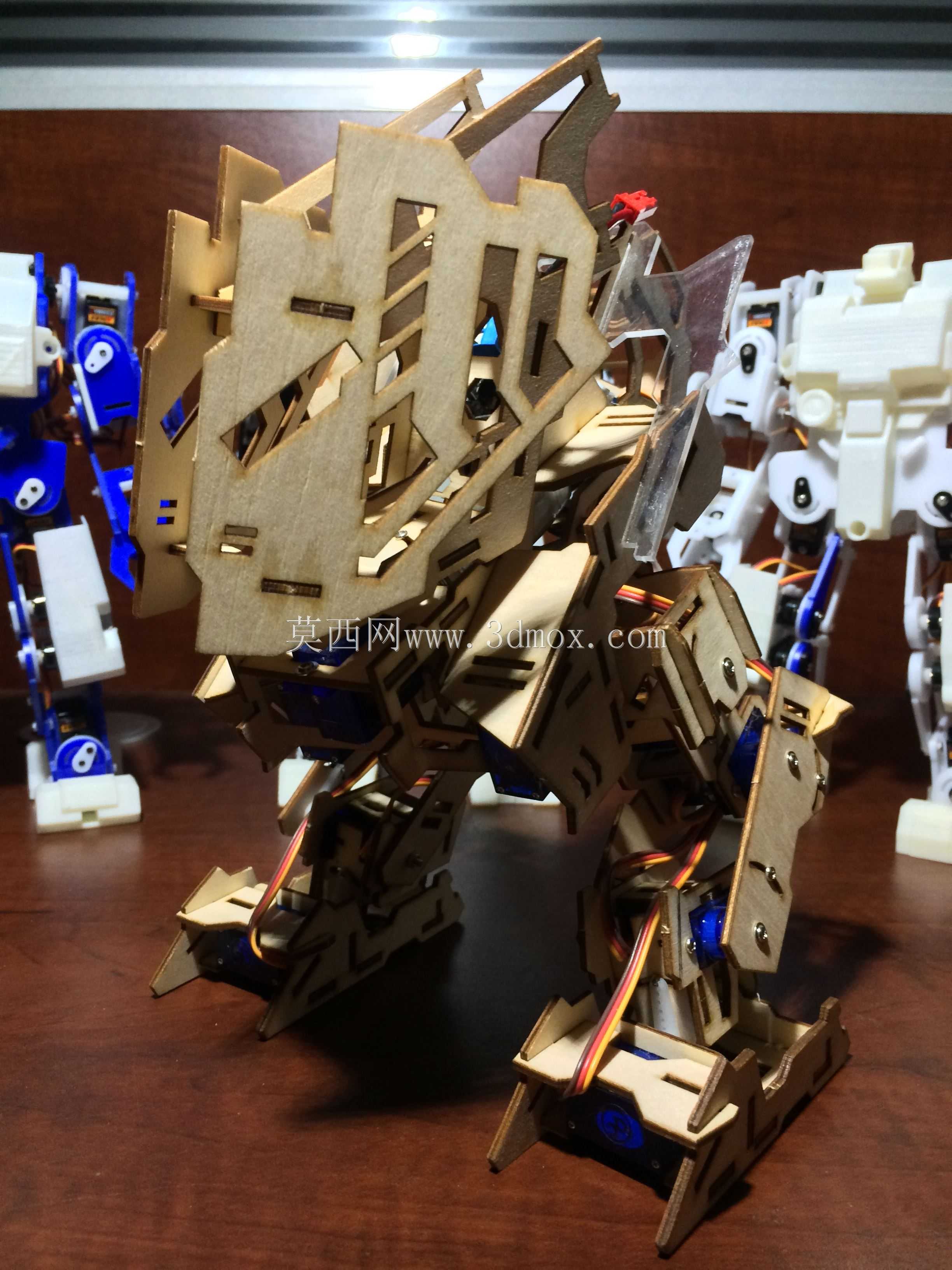

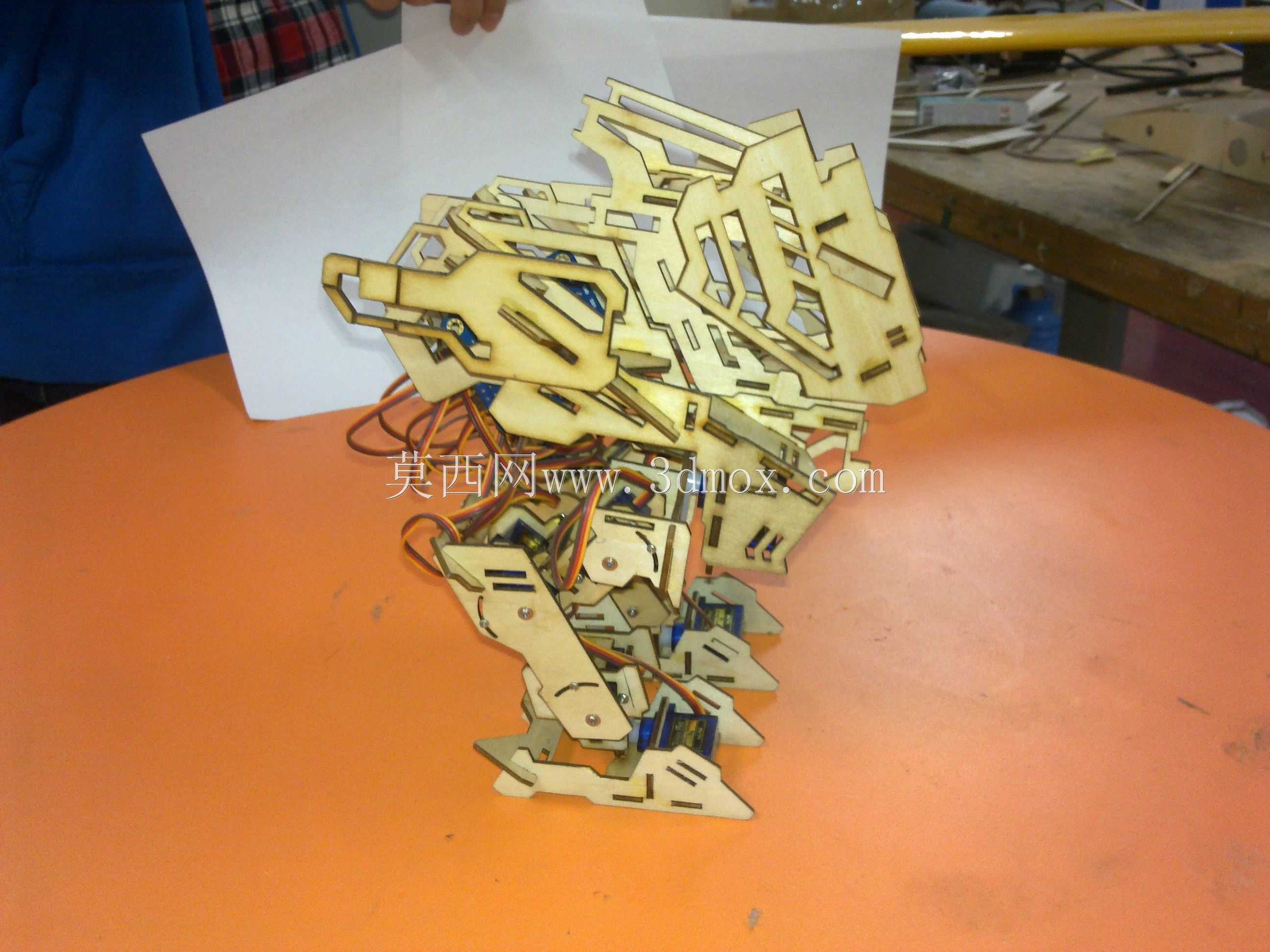

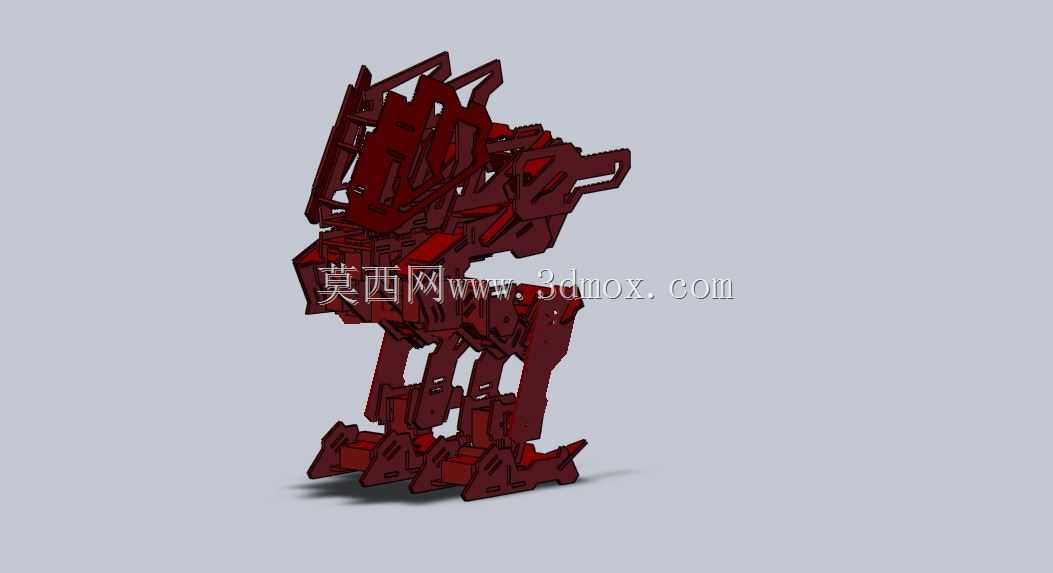

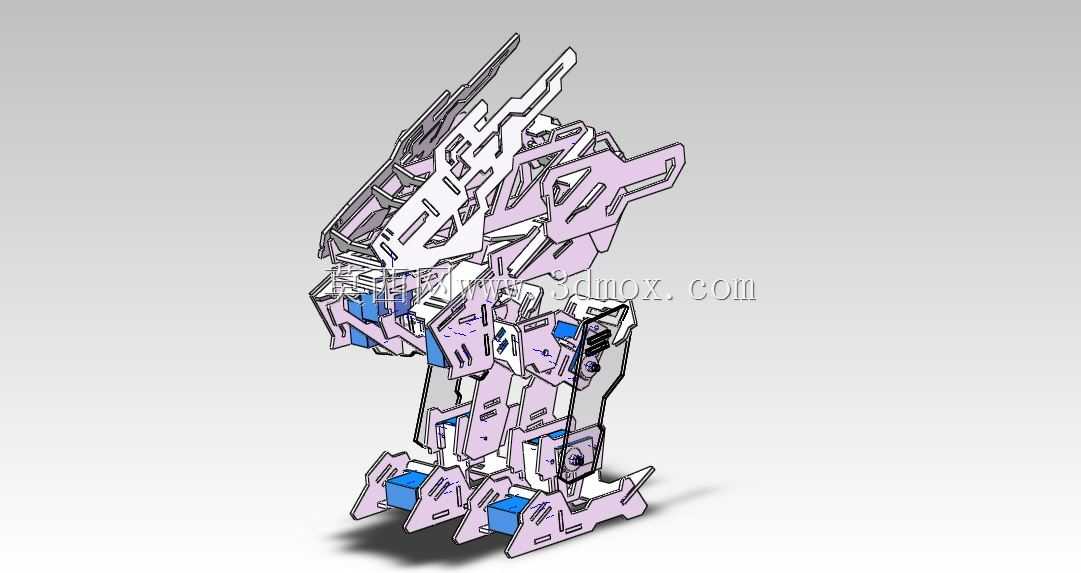

该双足仿生机甲结构采用层叠式板材拼装设计思路，主体承载结构可选用椴木层板或亚克力板材通过激光切割加工成型，所有拼接位采用卡槽式无胶装配设计，配合铜质轴套与微型紧固件完成活动关节的定位，无需额外粘接即可完成整体结构组装，大幅降低创客群体的制作门槛。从实际应用场景来看，该结构可作为高校机械专业仿生机构课程的教学实操载体，也可作为青少年科创教育的拼装教具，帮助学习者理解连杆传动、步态规划、舵机控制的基础逻辑，同时也可作为桌面级创意展示摆件，适配创客空间成果展示、科技展会互动演示等场景。结构设计上采用对称式双足布局，单腿设置3处活动自由度，分别对应髋关节前后摆动、膝关节俯仰、踝关节姿态调整，所有关节的转动副均预留标准舵机安装位，可直接适配9g微型舵机完成驱动，走线槽沿结构件内侧预留，可将舵机连接线完全隐藏在板材夹层内，避免步态运动过程中线路剐蹭干涉。头部模块采用可替换式设计，预留两种不同造型的头部结构安装接口，使用者可根据自身需求更换头部造型，也可在头部预留位加装微型摄像头、红外传感器等拓展元件，实现视觉循迹、避障等拓展功能。安装边界方面，整体结构站立状态下占地范围不超过200mm*150mm，整体高度控制在180mm以内，所有板材切割公差控制在0.1mm范围内，卡槽配合间隙预留0.2mm，既保证拼装过程的顺畅度，也避免活动关节出现松旷晃动。足部结构采用加宽支撑面设计，静态站立时重心投影完全落在双足支撑多边形范围内，配合步态规划时的重心偏移逻辑，可实现稳定的前后行走、转向动作，结构件所有棱角均做R2圆角处理，避免拼装及操作过程中出现锐边划伤。传动链路采用舵机直驱配合短连杆传递动力，无复杂减速齿轮组，整体结构故障率低，维护时仅需拆卸对应部位的紧固件即可更换损坏的舵机或结构件，单组结构的全部拼装耗时可控制在2小时以内，适合批量教学场景下的实操安排。
