轻木构架式手掷滑翔机骨架结构设计

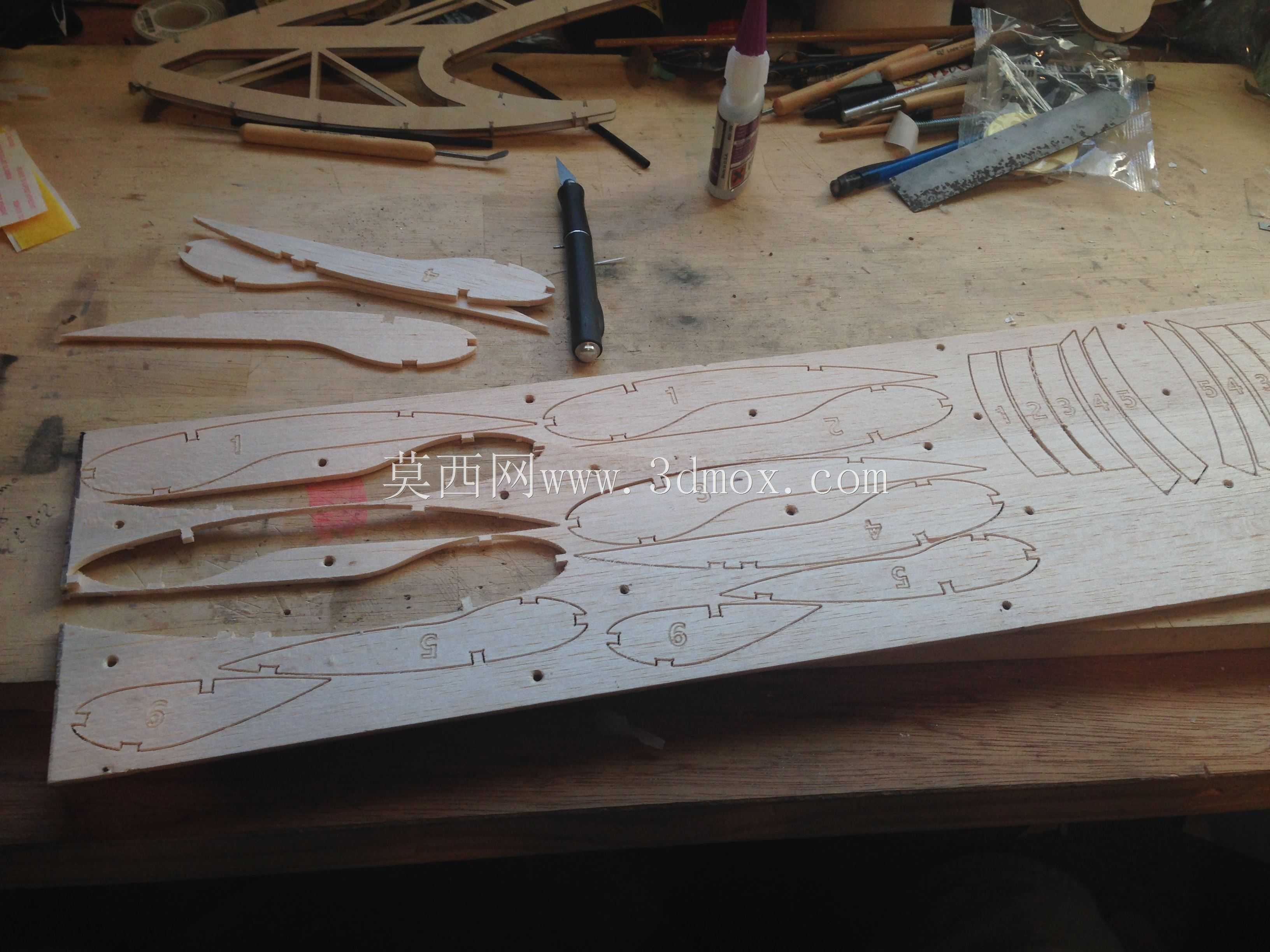

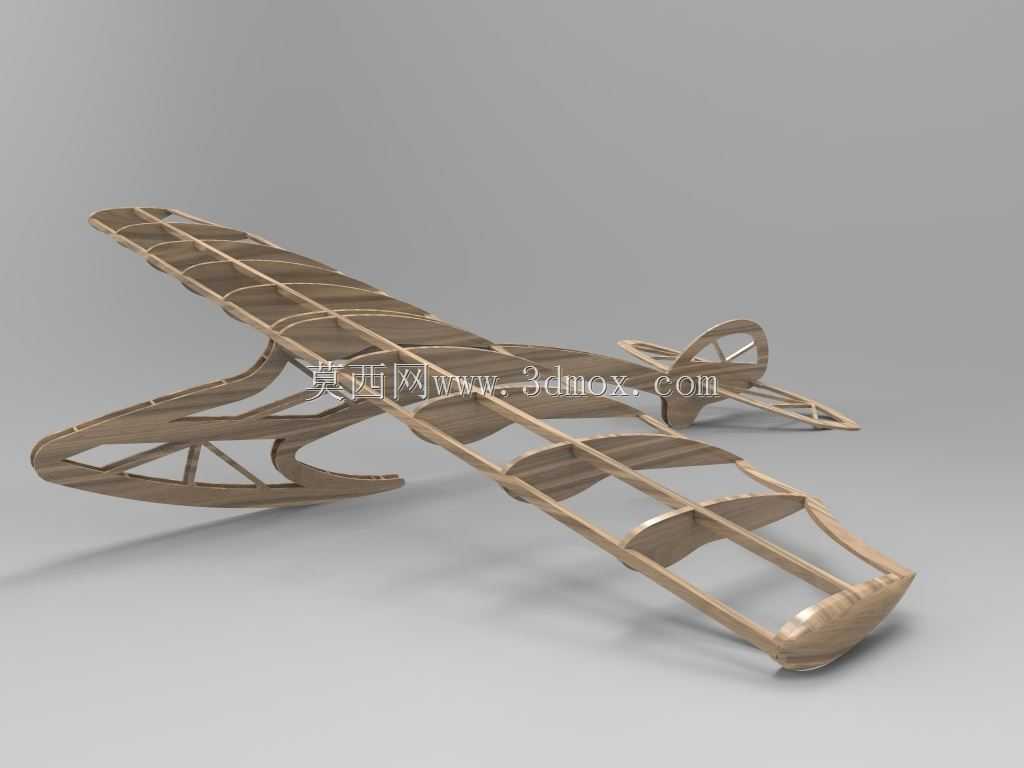

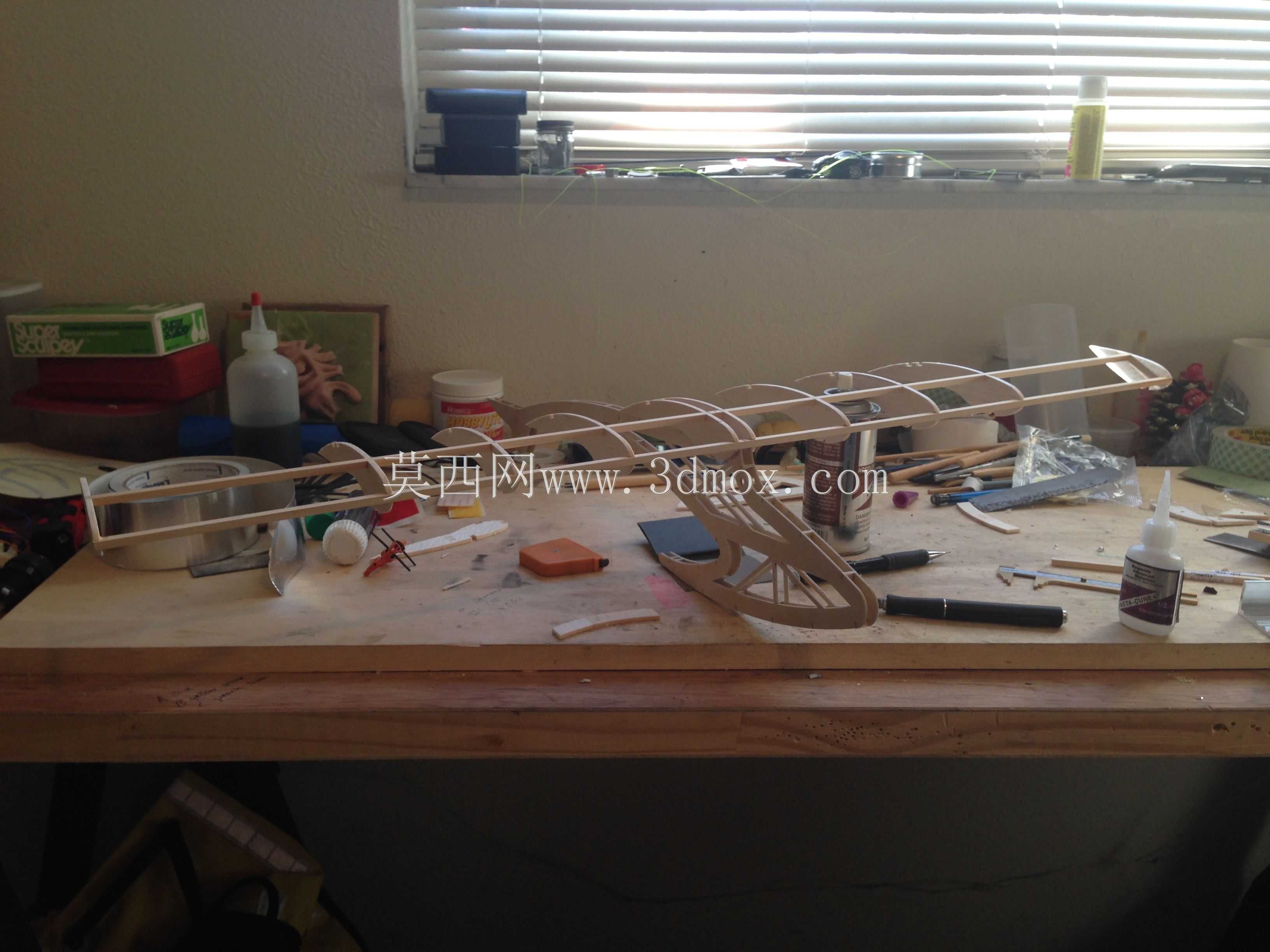

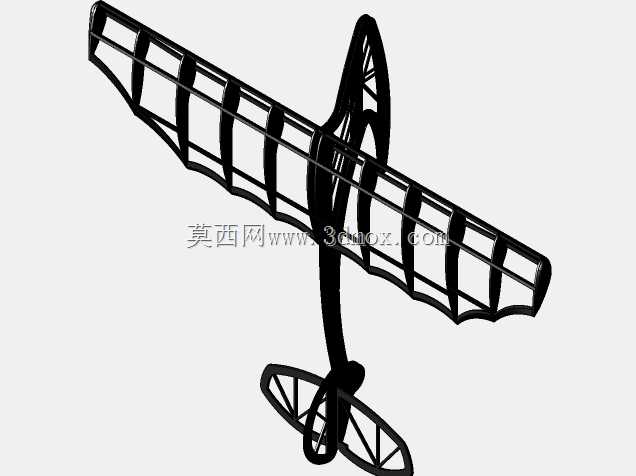

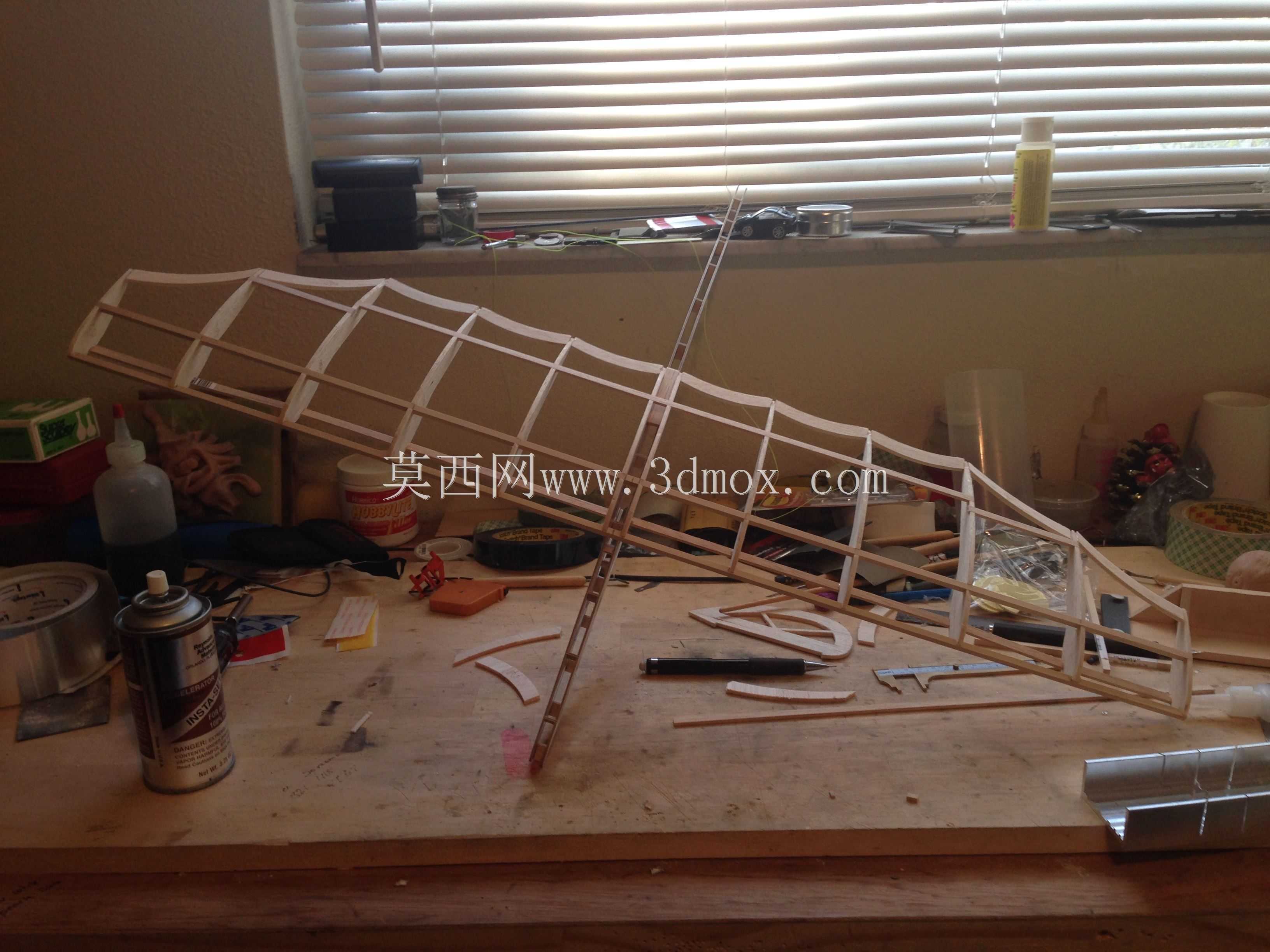

这款轻木构架式滑翔机主要面向航模科普教学、青少年航空科技实践以及休闲航模运动场景，既可以作为航空启蒙课程的实操制作载体，帮助学习者理解固定翼飞行器的升力原理、结构力学逻辑与气动布局设计思路，也可以作为手掷滑翔赛事的参赛原型，经过微调配重后完成滞空、定点等竞赛科目，同时也适合航模爱好者作为静态结构展示件，直观展现早期轻型飞行器的桁架式结构设计逻辑。该滑翔机采用全轻木桁架骨架结构，没有额外的蒙皮覆盖，核心功能是通过轻量化的木质构架兼顾结构强度与飞行重量，在低速手掷的动力条件下获得足够的升力与滑翔滞空能力。机身主纵梁采用连续的轻木条搭建，配合间隔分布的隔框与斜向支撑肋，形成稳定的三角形受力结构，能够承受手掷瞬间的冲击力以及滑翔过程中的气动载荷，避免飞行过程中出现结构形变影响飞行姿态。机翼部分采用经典的上单翼布局，翼肋按照预设的翼型曲线切割成型，依次固定在前后翼梁上，保留了翼型的凹凸曲面结构，能够在低速飞行时有效提升升阻比，机翼与机身的连接位置做了加强结构设计，可根据飞行调试需求调整安装角，适配不同的投掷力度与飞行环境。尾翼部分包含水平安定面与垂直安定面，同样采用桁架式结构，通过调整尾翼的偏转角度可以修正滑翔过程中的俯仰、偏航偏差，保证飞行轨迹的稳定性。整体设计遵循轻量化优先的思路，所有结构件都在保证受力强度的前提下做了镂空处理，尽可能降低整机重量，同时骨架式的结构也方便制作者在组装过程中调整配重位置，将整机重心调整到机翼气动焦点的合理区间内，避免出现头重坠地或者头轻失速的问题。外形尺寸上，整机翼展控制在适合单手握持投掷的范围，机身长度与翼展比例符合低速滑翔机的常规设计比例，机翼的安装位置预留了足够的调节余量，尾翼的操纵面预留了粘接调整的空间，不需要额外的复杂连接件就可以完成组装调试，既适合新手按照结构指引完成拼装，也适合有经验的爱好者在此基础上做气动优化，调整翼型弧度、机身配重以及尾翼角度，获得更优的滑翔性能。
