共轴双旋翼遥控无人直升机结构设计

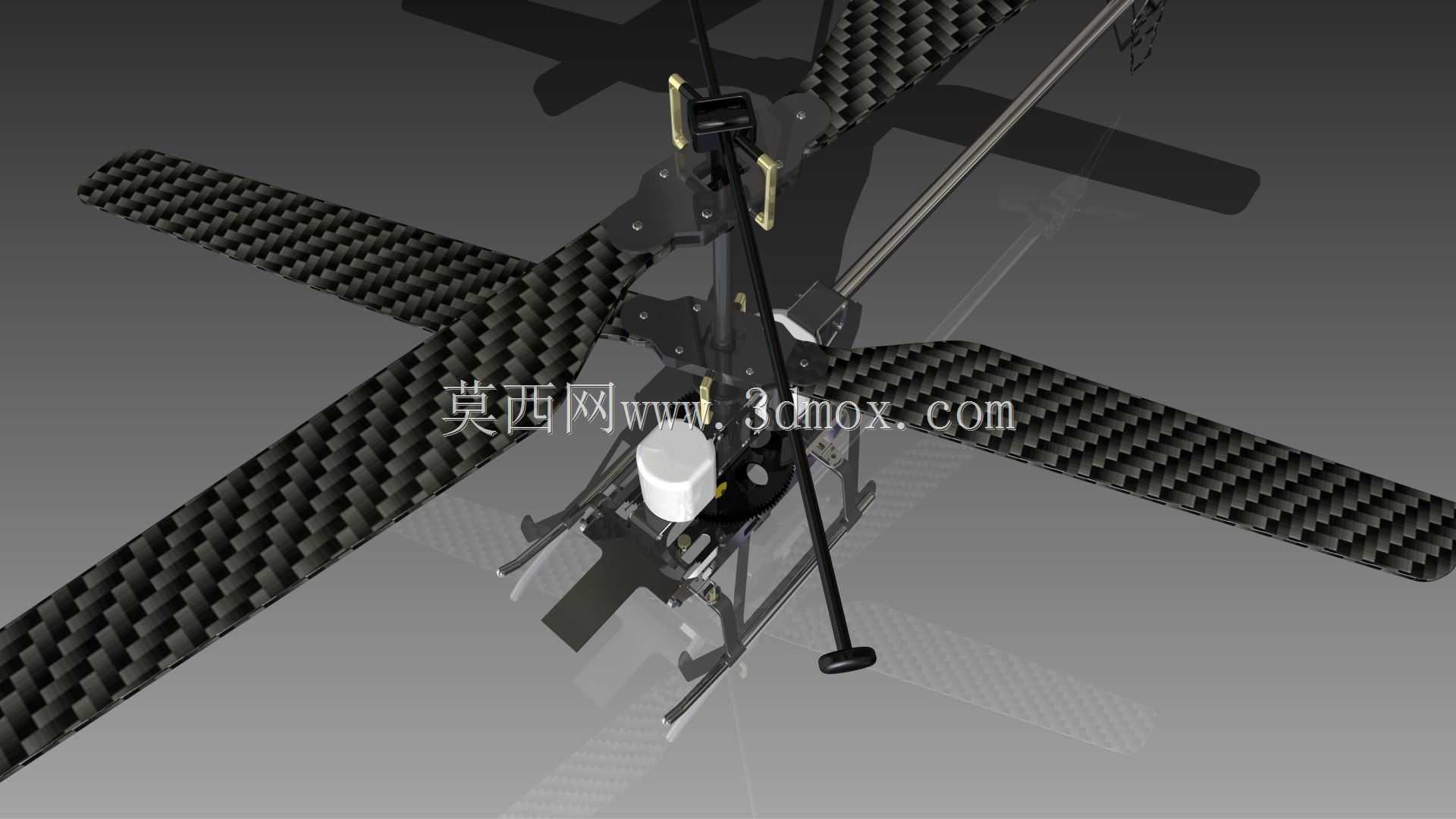

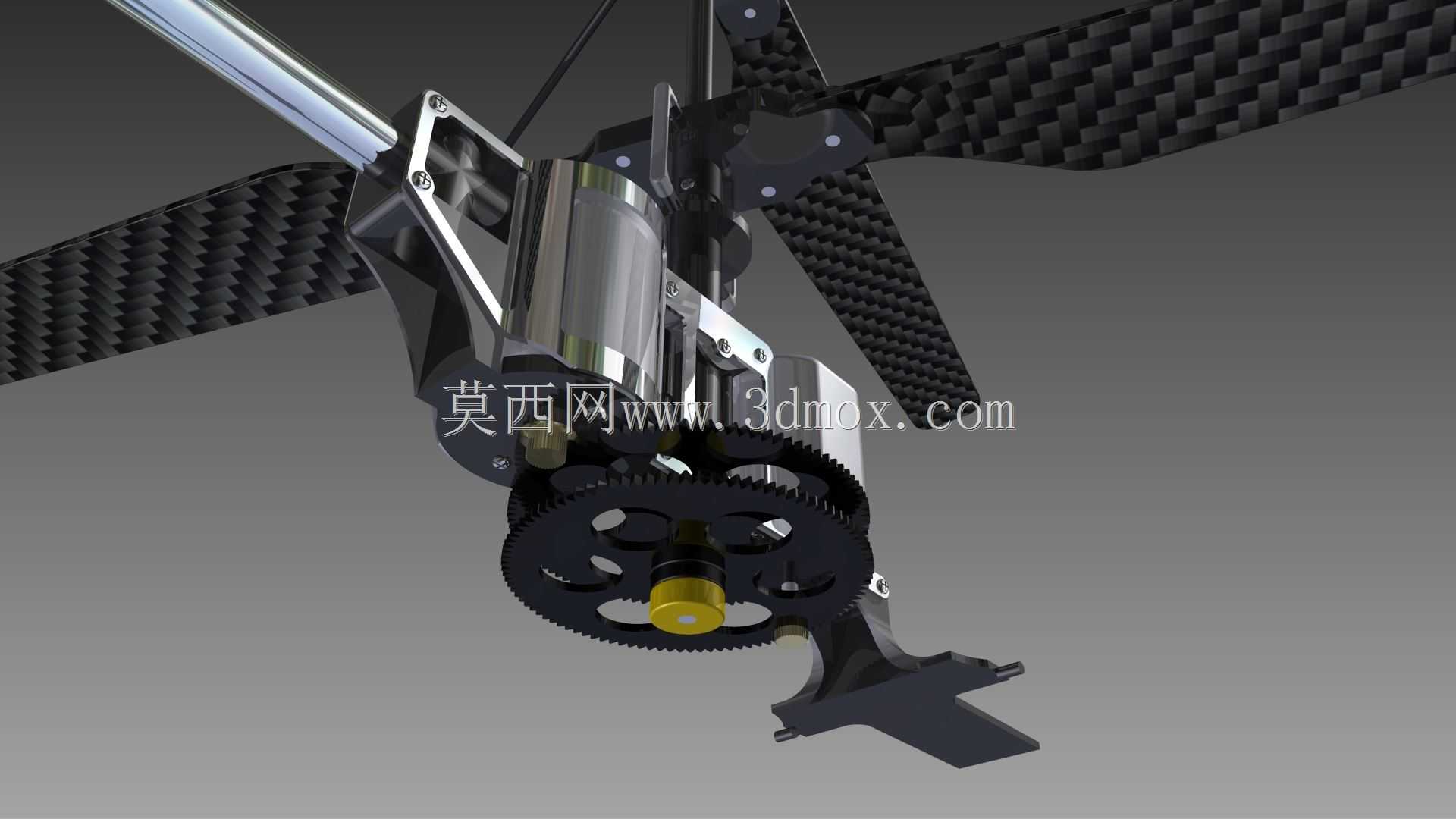

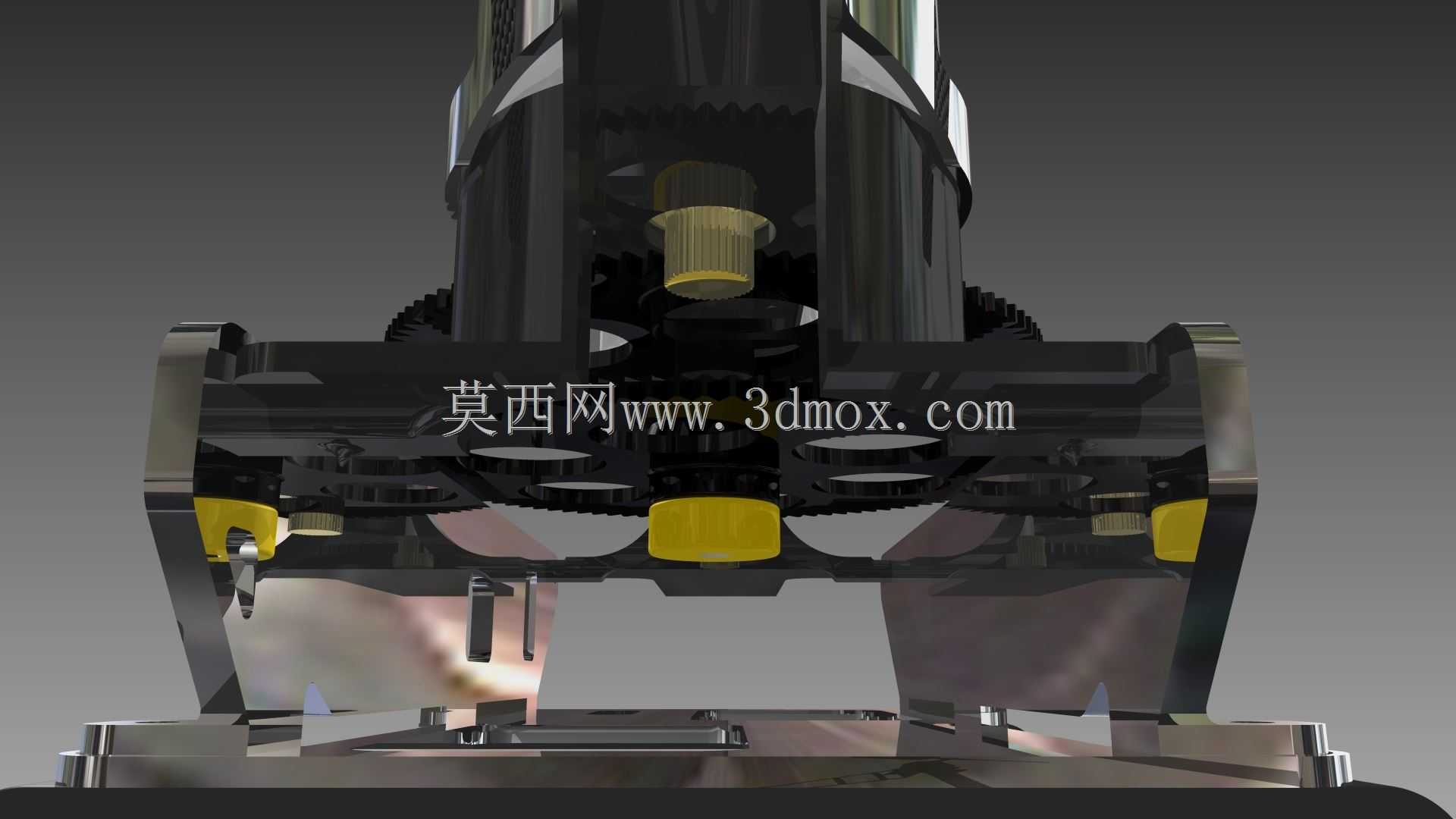

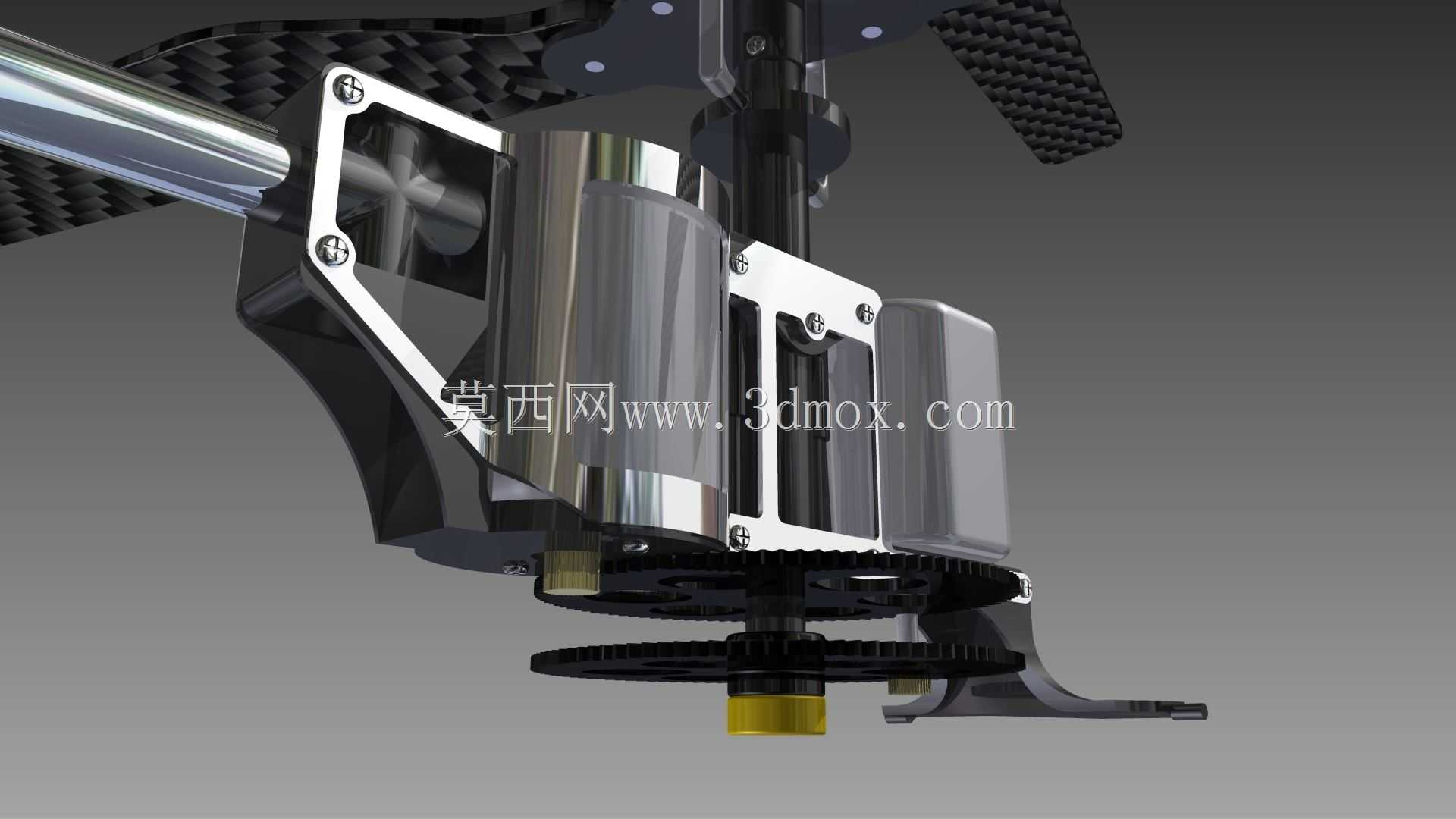

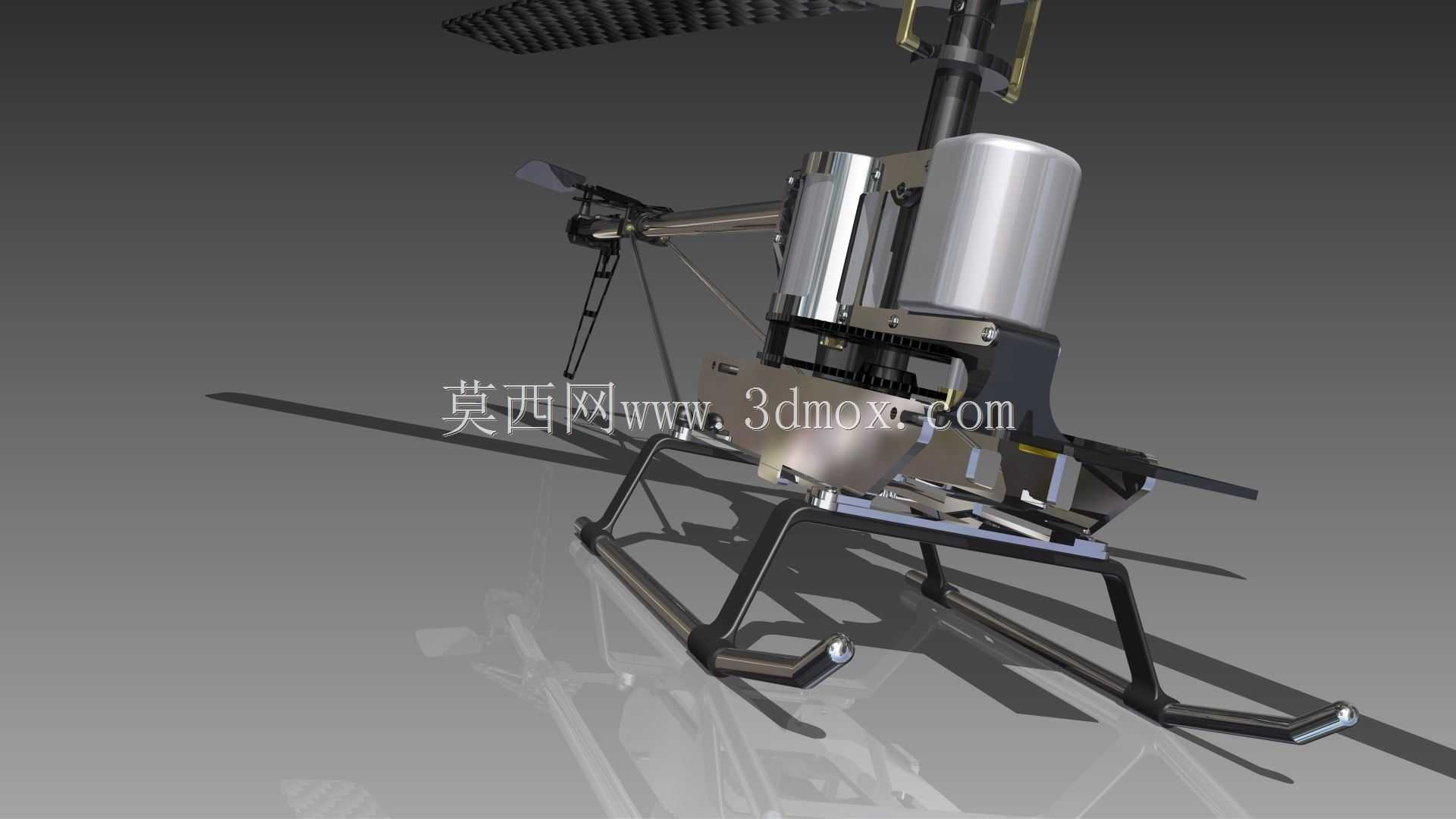

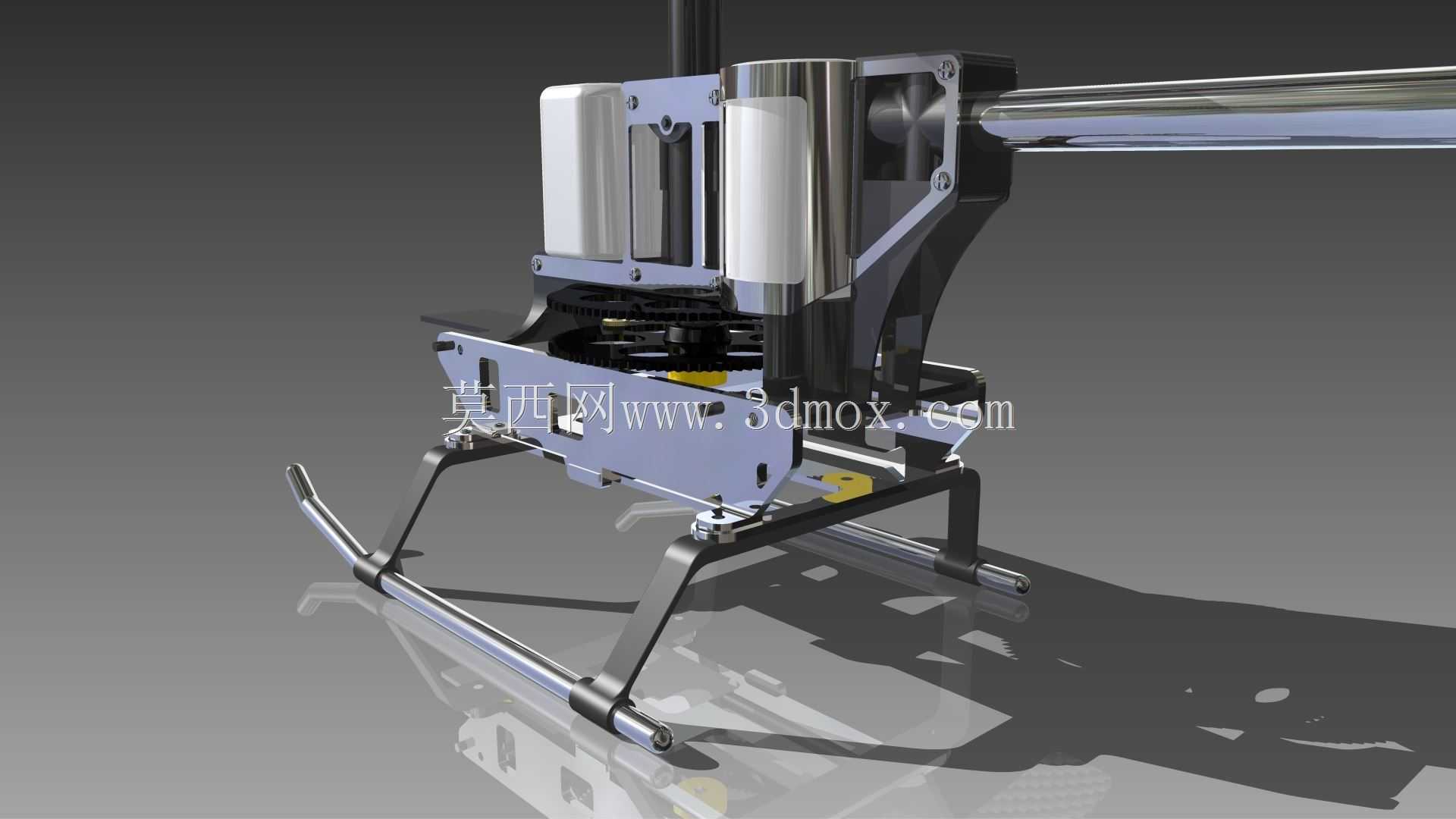

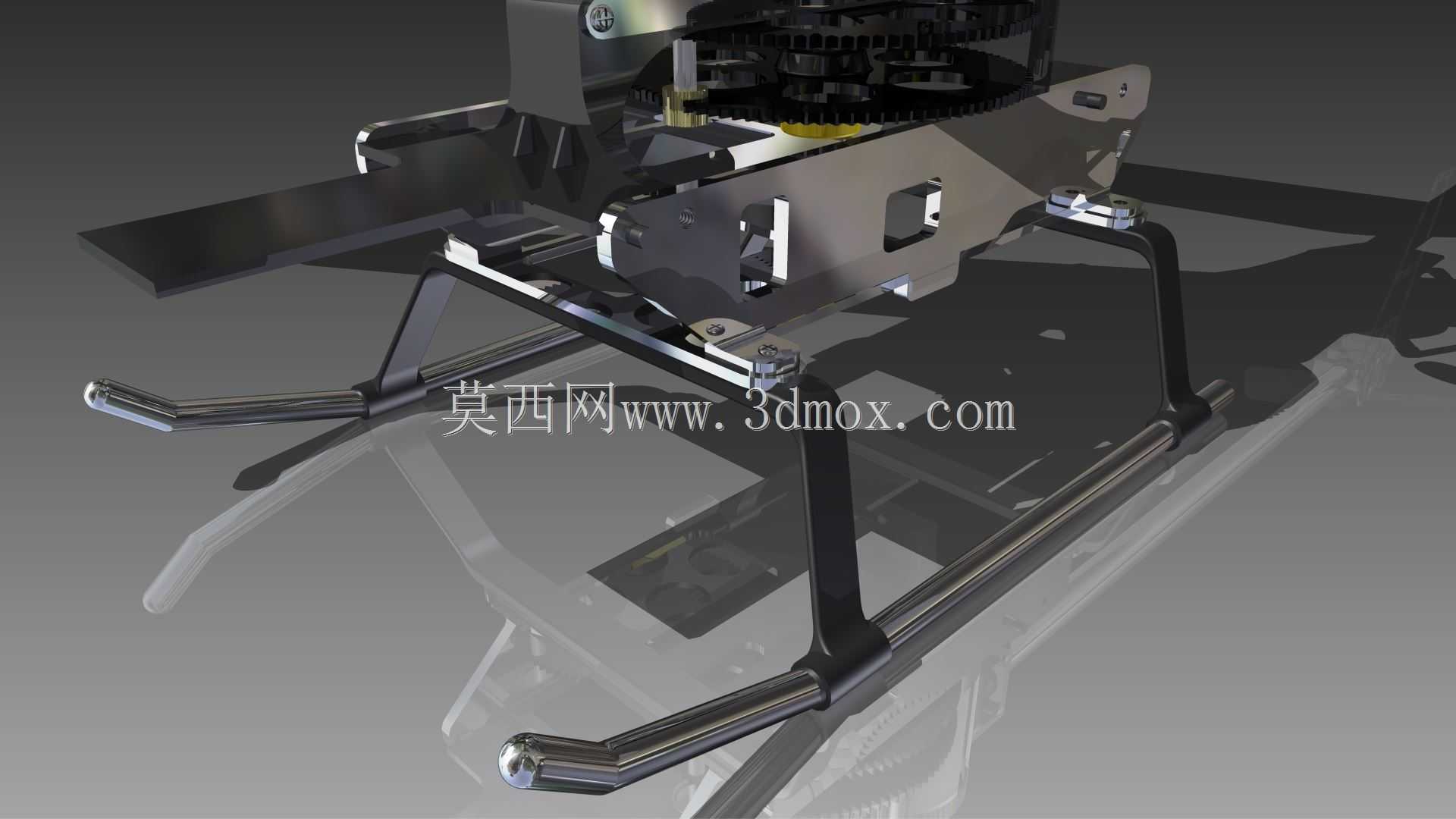

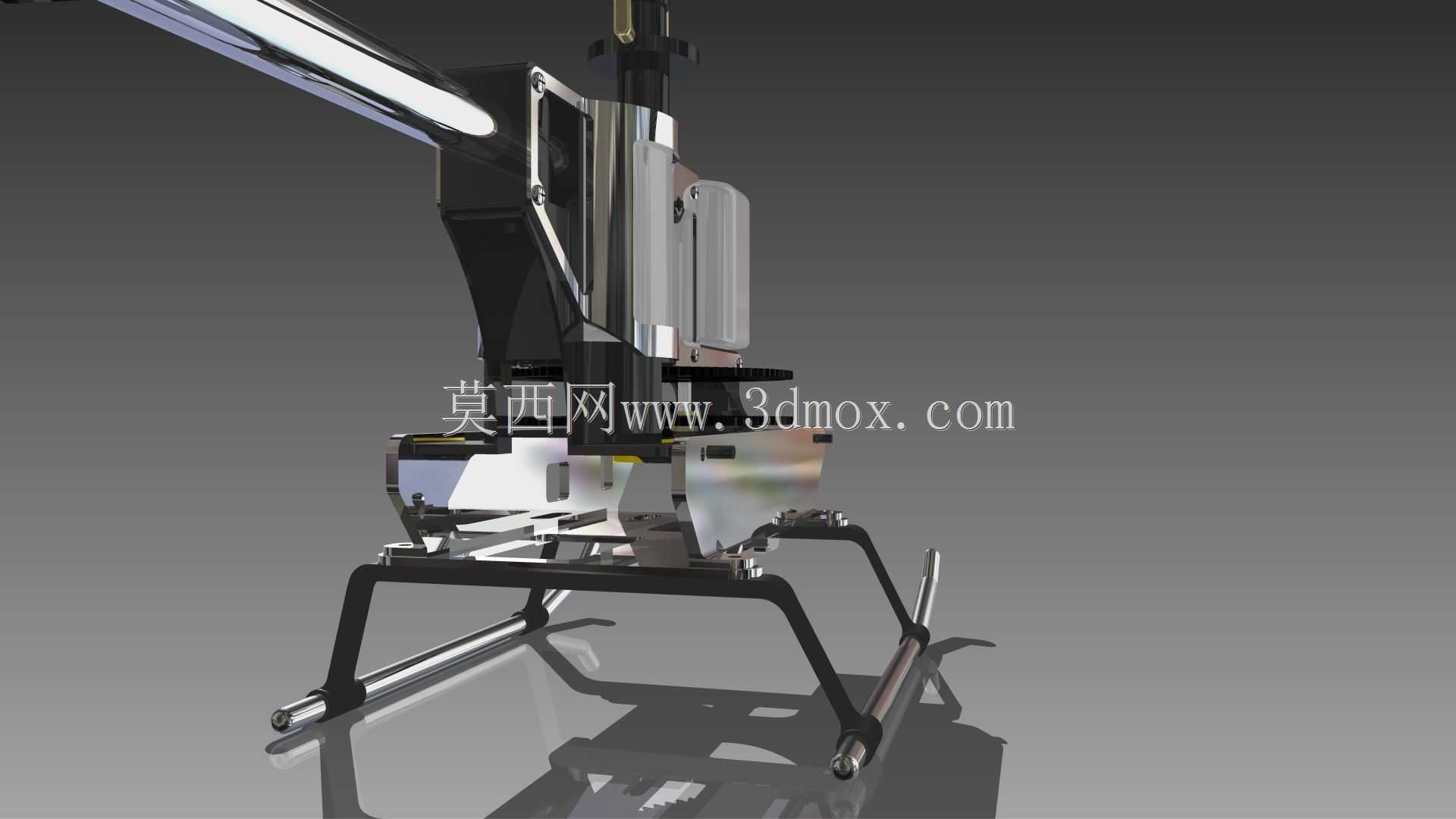

这款共轴双旋翼布局的遥控直升机，主要面向低空近距作业场景与航模研发验证领域，可搭载轻量化任务模块完成小范围航拍巡检、农林区域小样监测、低空环境数据采集等工作，也可作为小型无人直升机气动布局、飞控适配的结构验证载体，为同量级无人旋翼设备的研发提供实体结构参考。整机采用共轴反转双旋翼设计，省去了传统单旋翼直升机必备的尾桨结构，既缩减了整机的横向占地尺寸，也避免了尾桨传动带来的额外功率损耗，动力输出效率较同量级单旋翼机型提升明显，同时降低了尾桨剐蹭障碍物带来的飞行风险，更适合在狭窄空间、近建筑区域开展作业。机身主体采用轻量化框架式承载结构，核心动力舱居中布置，既可以平衡整机前后重心，也能为动力组件、电控模块预留充足的安装空间，框架外侧预留了标准化的挂载接口，可根据不同作业需求快速更换航拍云台、微型采样装置、信号中继模块等不同任务载荷，适配多场景的使用需求。起落架采用滑橇式结构设计，弧形支撑腿搭配底部横向滑杆，可在硬地、草地、轻微起伏的不平整地面稳定降落，结构本身具备一定的弹性形变余量，可吸收降落时的冲击载荷，避免刚性冲击传递到机身内部损坏精密电控元件，同时滑橇式结构无活动起落架部件，故障率低、维护简便，适合高频次的户外作业场景。设计过程中优先考量了结构的装配合理性，旋翼夹座、传动主轴、机身框架的连接位置均设置了定位止口，可保证装配时的同轴度精度，降低旋翼转动时的震动幅度，提升飞行稳定性；整机的外形尺寸控制兼顾了便携性与载荷能力，横向宽度控制在滑橇外侧最大边界范围内，纵向长度以旋翼旋转面的投影边界为限，可适配常规的便携收纳箱运输，同时机身内部预留的安装空间可容纳常规规格的动力电池、飞控板、信号接收机等标准组件，无需对结构进行二次改造即可完成核心部件的装配。机身前部预留的前盖安装位，可根据后续需求加装整流罩或前置任务设备，进一步优化整机气动外形或拓展任务能力，整体结构在保证强度的前提下尽可能做了镂空减重处理，有效提升了整机的续航时间与载荷冗余。
