28BYJ-48型减速步进电机结构设计

这款28BYJ-48步进电机是小型减速步进传动部件，在民用与工业小型自动化场景中应用十分广泛，常见于智能小家电的风向调节、电动窗帘的行程驱动、3D打印机的送料辅助传动、监控云台的角度调整、小型智能玩具的动作驱动、自动售货机的货道推送等场景，凭借极低的成本与稳定的减速传动特性，成为小扭矩低转速传动场景的首选动力部件。

从实际用途来看，该款电机可将电脉冲信号转化为对应角位移，搭配对应的驱动板即可实现精准的角度控制与位置锁定，内置的齿轮减速结构可将电机转子的高转速低扭矩输出，转化为输出轴端的低转速大扭矩输出，适配多数需要低速大推力的小型传动场景，无需额外搭配外置减速结构即可直接对接负载，大幅简化终端产品的传动结构设计。

从功能特性来看，该款电机为四相五线结构，支持半步与整步驱动模式，步距角精度稳定，减速后的输出轴转动扭矩足以驱动多数小型负载，自带的阻尼特性可在断电后保持一定的锁止力矩，避免负载受外力出现位置偏移，出线端采用多色分线设计，方便接线时快速区分相序，降低接线错误概率。

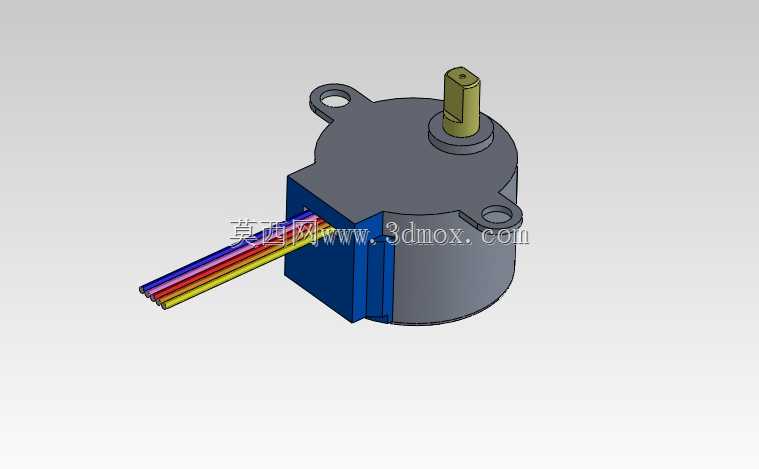

设计思路上，这款电机采用一体式集成结构，将减速齿轮组完全封装在电机壳体内部，既可以避免灰尘、杂物进入齿轮啮合区域影响传动寿命，也可以减少齿轮传动过程中的噪音向外传递；壳体两侧设计带安装孔的固定耳，可直接通过螺丝固定在安装基座上，无需额外设计定制固定支架；输出轴采用扁位结构，与配套的传动轮、摇臂对接时可避免打滑，保证扭矩传递的可靠性。

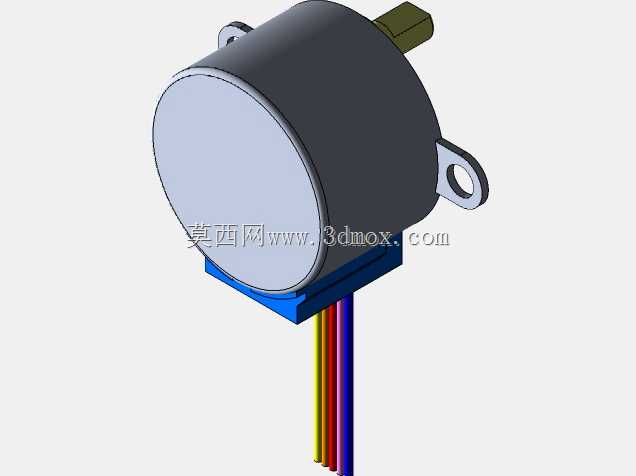

从外形尺寸与安装边界来看，电机主体为圆柱形结构，整体直径28mm，主体高度适配多数小型设备的内部安装空间，两侧固定耳的安装孔位间距符合通用安装标准，输出轴伸出长度适配常规的传动连接件安装深度，出线端从壳体侧部引出，预留的线长可满足多数设备内部的布线需求，安装时仅需预留对应圆柱空间与两侧固定位即可完成装配，不会占用过多的设备内部空间，适配紧凑型的产品结构设计。
