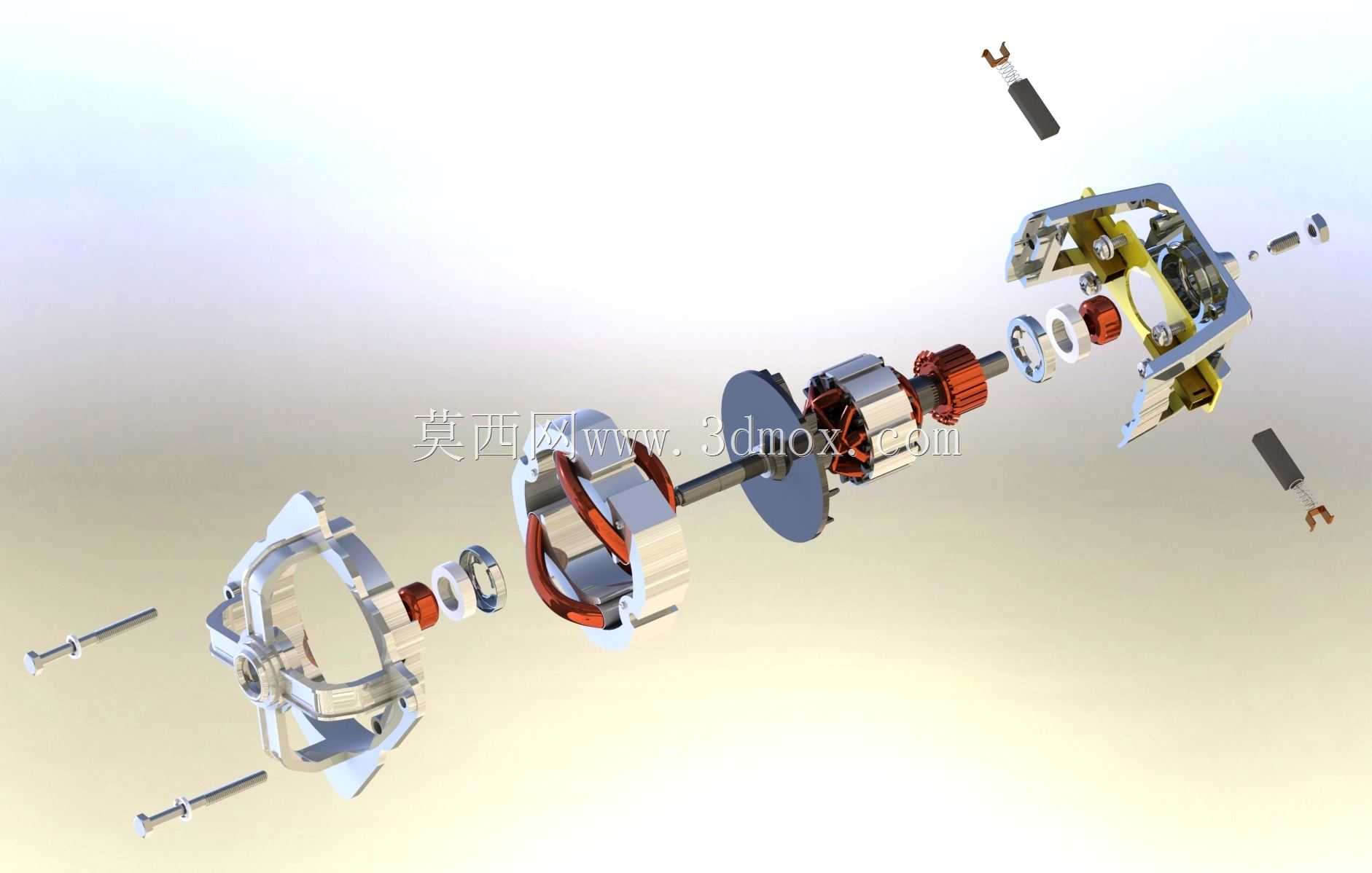

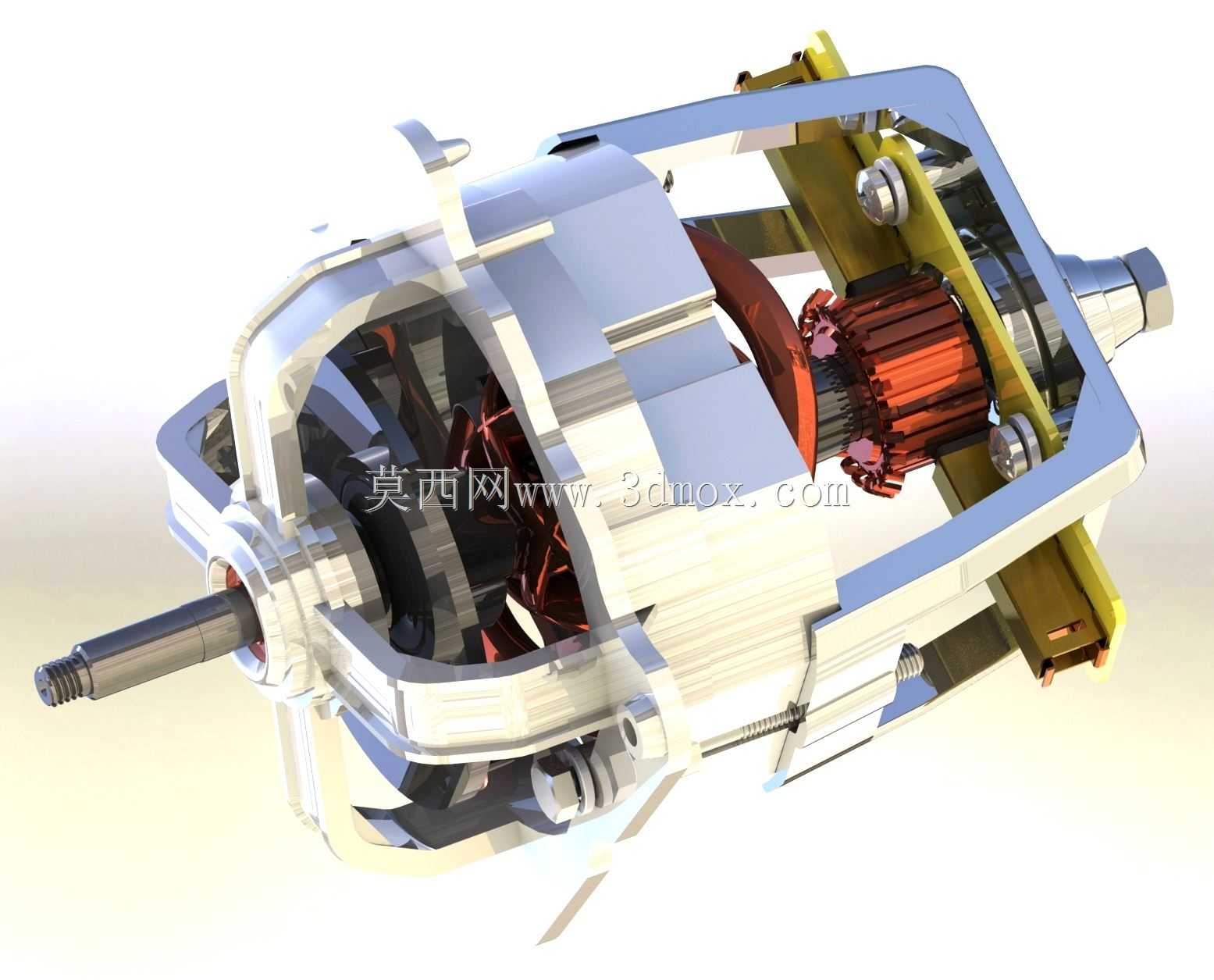

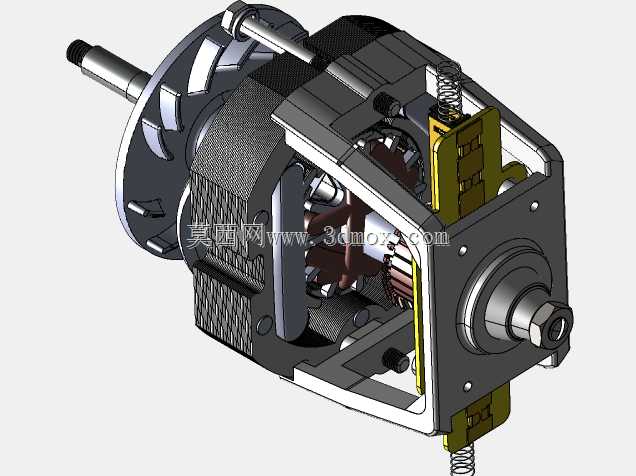

搅拌机研磨机驱动电机爆炸视图结构

该结构为搅拌机研磨机的核心驱动电机组件，主要应用于小型食品加工、实验室物料研磨、家用搅拌料理等场景，是为搅拌、研磨作业提供旋转动力输出的核心部件，能够带动搅拌桨或者研磨刀头完成高速旋转，实现物料的均匀混合、超细粉碎等作业需求，适配台式搅拌机、手持料理机、实验室小型研磨仪等多款设备的动力搭载需求。

从功能特性来看，该电机采用串激式电机的结构布局，整体组件包含定子总成、转子总成、前后支撑端盖、碳刷组件、换向器、散热风叶、输出连接轴、紧固连接件等多个部分，定子部分采用矽钢片叠压内嵌绕组的结构，能够在通电后产生稳定的旋转磁场，转子部分采用绕线式电枢搭配换向器结构，配合两侧碳刷实现电流的持续换向，保障转子持续稳定旋转。前后端盖采用卡扣加螺丝紧固的连接方式，既能够为转子转轴提供稳定的转动支撑，内置的含油轴承结构可以有效降低转动过程中的摩擦损耗，同时也能对内部绕组、换向器等精密部件形成防护，避免作业过程中粉尘、浆液渗入电机内部造成短路或者部件卡滞。散热风叶固定在转子尾端，随转子同步旋转时可以形成定向气流，带走电机持续高负荷运转产生的热量，避免绕组过热烧毁，延长设备连续作业的时长。

在设计思路上，该结构采用模块化的拆分设计思路，各个子组件之间的装配边界清晰，转轴与两端端盖的轴承位采用过渡配合的公差设计，既保障转动过程的同轴度，降低运转抖动和噪音，也方便后期的维护拆解，碳刷组件采用外置快拆式的结构设计，当碳刷磨损到极限位置时不需要完全拆解电机即可完成碳刷更换，降低后期维护成本。输出轴端采用异形轴头搭配定位卡槽的设计，能够和搅拌桨、研磨刀头的连接位形成可靠的周向固定，避免大扭矩输出时出现打滑的情况，同时轴向设置限位卡簧槽，安装后可以通过卡簧实现输出部件的轴向定位，防止高速旋转时部件脱出。

从安装边界来看，该电机整体为圆柱式布局，前端盖预留三个对称分布的安装固定孔位，可以直接通过螺丝固定在搅拌机或者研磨机的主机壳内部安装位上，安装孔位的中心距适配主流小型搅拌研磨设备的主机安装尺寸，电机外径可以嵌入设备主机的圆柱形安装腔体内，输出轴伸出长度匹配设备刀仓的密封件安装位，不会和刀仓的密封结构、搅拌部件产生运动干涉，整体轴向长度紧凑，能够有效压缩设备主机的整体体积，让设备整体更加小巧轻便，适配家用、小型实验室等空间有限的使用场景。
