RC航模配套可收放式起落架结构设计

这套起落架结构主要面向小型遥控航空模型的装机适配场景，区别于载人航空器的起落架设计，其整体结构做了轻量化适配，在满足起降缓冲需求的前提下尽可能压缩整体重量，避免给航模带来额外的飞行负载。从实际使用场景来看，这类起落架需要承受航模滑跑阶段的路面颠簸冲击、接地瞬间的垂直载荷，同时还要兼容航模起飞后的收放动作逻辑，减少飞行过程中的空气阻力。

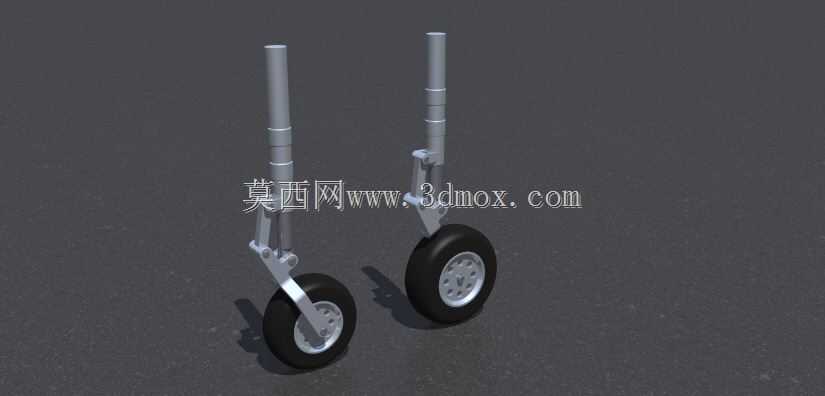

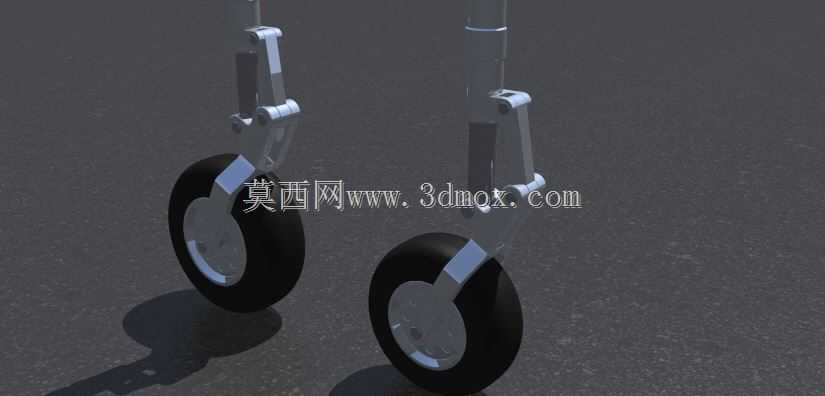

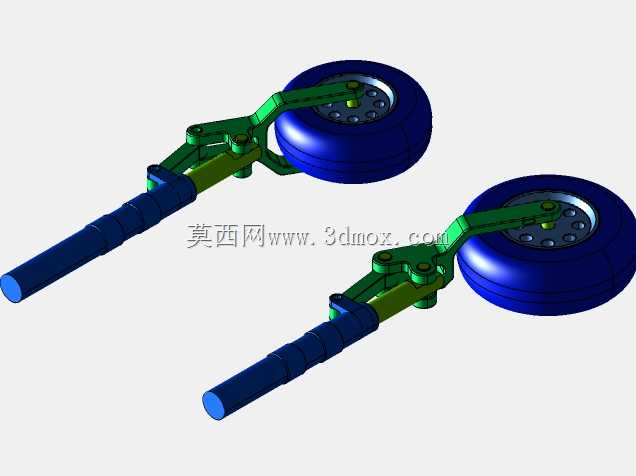

结构设计上采用了分段式减震支柱作为核心承载部件，支柱上段设置多段环形定位槽，可根据不同装机需求调整伸出长度，适配不同翼型、不同起飞重量的RC航模安装边界，支柱内部预留了弹性缓冲元件的安装空间，可根据实际载荷需求更换不同刚度的缓冲件，调整接地时的阻尼特性。支柱下段通过铰接结构连接轮架，轮架采用单侧支撑结构，既保证车轮转动的同轴度，又尽可能减少结构件数量，降低整体自重。车轮部分采用橡胶胎面搭配硬质轮毂的组合，胎面做了防滑纹理处理，在铺装路面、平整草地等常见航模起降场地都能提供足够的抓地力，避免滑跑阶段出现侧滑跑偏的问题，轮毂中心预留标准轴承安装位，可降低车轮转动的摩擦阻力，提升滑跑过程的顺畅度。

收放机构的铰接点设置在支柱中段位置，可匹配航模机身内部的舵机安装空间，收放动作的转动行程经过适配，不会与航蒙皮、内部舵机走线产生运动干涉。安装接口部分，支柱顶端设计了标准化的安装法兰，可通过螺丝直接固定在航模机身的预设安装位上，不需要额外制作转接件，降低装机的改装难度。从安装边界来看，整套起落架处于完全伸出状态时，轮组最低点到支柱安装面的垂直距离可通过上段的定位槽进行调整，适配不同直径的螺旋桨，避免螺旋桨在地面滑跑阶段触地造成损坏；左右两套起落架对称布置时，轮距经过合理匹配，可保证滑跑阶段的横向稳定性，降低航模地面转向时侧翻的概率。

在细节设计上，所有铰接位置都预留了润滑间隙，长期使用过程中可定期加注润滑脂，减少铰接部位的磨损，延长结构使用寿命。轮架与支柱的连接位置设置了机械限位结构，可限制起落架接地时的最大偏转角度，避免缓冲行程过大导致结构出现不可逆的变形，同时也能保证在大载荷冲击下，轮组始终保持与地面的平行接触，提升接地瞬间的稳定性。这套结构没有做冗余的复杂设计，所有部件都服务于轻量化、易安装、耐冲击的实际使用需求，对于航模爱好者进行自制改装、替换原有损坏起落架都有较高的参考价值，建模过程中对各个运动部件的配合间隙做了精准还原，可直接用于3D打印制作实物配件，也可作为同类型小型起落架结构设计的参考蓝本，调整尺寸参数后即可适配不同起飞重量的航模产品。
