外转子无刷动力马达结构造型设计

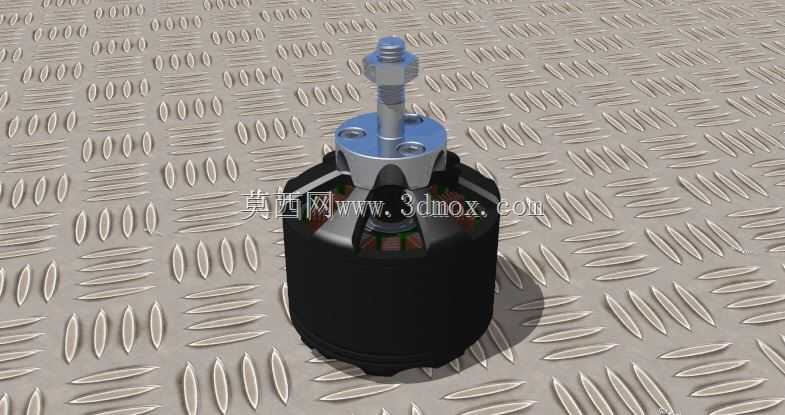

　　这款外转子动力马达的三维结构，在小型动力驱动场景里有着很高的适配性，常见于多旋翼航拍飞行器、小型固定翼航模、桌面级智能移动底盘以及轻量化传动试验台架。和传统内转子电机不同，它的旋转外壳直接集成磁钢，输出轴随外壳同步转动，省去了额外的传动转接环节，扭矩传递路径更短，低速段的动力响应更直接。从结构拆解逻辑来看，定子组件固定在中心基座上，绕组沿圆周均匀排布，外侧的转子壳形成包裹式磁路，既能够提升磁能利用率，也可以在运转过程中借助外壳旋转带动周边气流，对内部绕组形成辅助散热。顶部的输出轴采用带螺纹的加长轴端设计，能够直接安装螺旋桨、同步带轮或者小型联轴器，轴肩位置预留了锁紧平面，配合螺母可以实现轴向压紧，避免正反转切换过程中出现连接件松脱。

　　端盖与转子壳的配合处设置了定位止口，装配时可以保证转子与定子的同轴度，把运转时的径向跳动控制在较小范围内。底座的安装孔位围绕中心轴圆周分布，适合采用立式法兰安装方式固定在设备支架上，安装边界需要预留出转子外壳的旋转空间，周边不能有干涉壳体转动的线束或结构件。建模过程中优先还原了各部件的装配关系：定子硅钢片叠压后的轮廓、绕组端部的隆起形态、转子壳内壁磁钢的贴合位置、轴承室与轴的配合段都做了对应表达。虽然该模型不作为精确加工尺寸依据，但整体比例符合常规小型外转子马达的布局习惯，能够用于设备总装阶段的空间干涉检查、动力舱布局示意以及教学演示中的结构原理讲解。在实际选型搭配时，这类马达通常需要匹配相应的电子调速器，

　　固定座要具备足够的刚度来抵消桨叶转动产生的振动。外壳的圆柱形态也有利于在外部加装散热罩或者导流风罩，在持续高负载运行工况下，能够引导气流沿壳体表面流过，降低磁钢退磁风险。顶部出线位置的结构保留了绕组引线的引出空间，三维布线时可以顺着安装支架的走线槽布置，避免引线被旋转外壳剐蹭。转子外壳下端的收口结构既可以保护内部磁钢不受外物磕碰，也能在一定程度上阻挡灰尘进入轴承间隙。对于结构设计人员而言，这类模型可以直接放入整机数字样机中，校核动力段与机架、桨叶、整流罩之间的距离，确认锁紧螺母的操作空间是否满足装配工具的活动范围。在做传动方案验证时，也可以借助该模型的外形尺寸评估不同动力方案对设备重心的影响，尤其是在飞行器类产品中，动力单元的重量分布直接关系到整机的配平效果。
