Knex拼装式垂直回环过山车结构

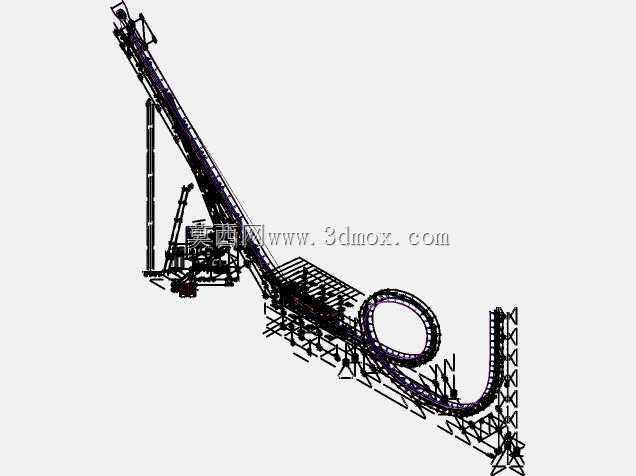

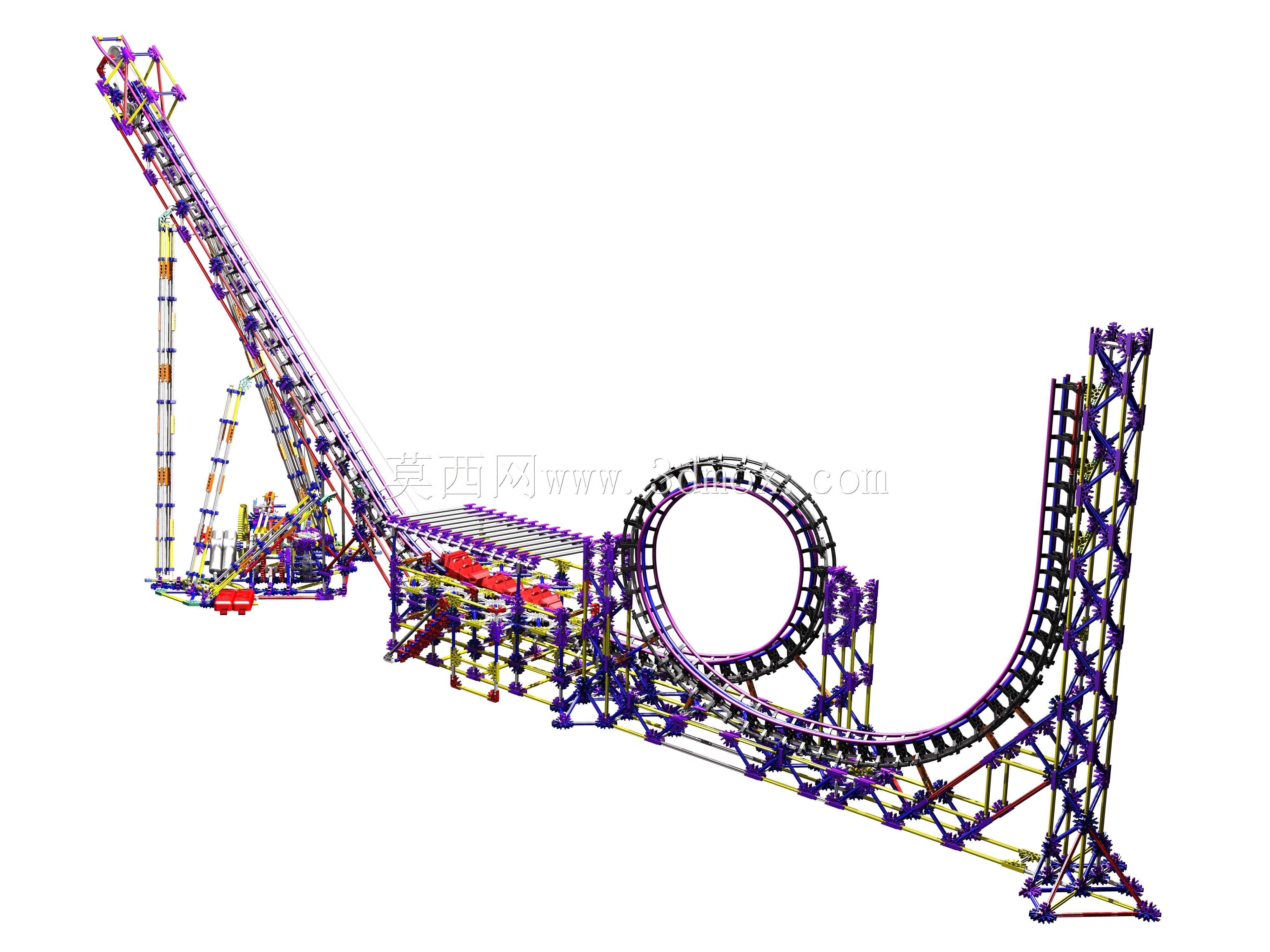

这套拼装式过山车结构，核心面向科教演示、拼装玩具结构验证以及小型游乐设施原型开发场景，可直接用于高中通用技术课程的结构力学演示、创客空间的拼装结构教学，也能作为小型主题乐园微缩游乐装置的结构参考蓝本。整套结构采用模块化杆件拼接逻辑，所有支撑构件、轨道段、连接节点都遵循标准化拼装接口设计，无需额外定制加工件即可完成整体组装，适配常规拼装类结构件的通用连接尺寸，安装时不需要专用工装，仅通过手动拼接即可完成各模块的对位固定。从功能特性来看，结构包含倾斜提升段、水平缓冲段、垂直圆形回环段、末端减速段四个核心功能区段，提升段采用阶梯式支撑桁架排布，每段支撑的高度差经过力学验算，保证小车在提升过程中不会出现溜退风险，轨道两侧设置的限位凸缘能全程约束小车的行走轮，避免高速运行时出现脱轨情况。垂直回环段的曲率经过反复调整，回环的入口与出口段做了平滑过渡处理，不会出现曲率突变导致的运行卡顿，回环段的支撑采用三角桁架结构，从回环底部向两侧辐射排布支撑臂，能抵消小车高速过环时产生的侧向离心力，保证整体结构的运行稳定性。设计过程中优先考虑了拼装结构的受力传递路径，所有竖向载荷都通过垂直支撑柱传导至底部安装平面，水平方向的离心力、风载荷则通过横向连接杆件传递到相邻支撑柱形成整体受力体系，底部的安装基座采用十字交叉杆件排布，不需要额外打膨胀螺栓固定，仅依靠自身结构配重即可保持整体稳定，安装边界仅需要预留长约2.2米、宽约0.8米的平整放置平面，整体最高点距离安装平面的高度约为1.3米，回环的内径约为0.45米，各段轨道的拼接缝隙控制在1毫米以内，保证小车行走轮经过接缝时不会产生明显颠簸。水平缓冲段设置了多段平行轨道，可同时容纳多台小车排队等待提升，末端减速段采用逐渐收窄的轨道间隙设计，通过增加行走轮与轨道侧壁的摩擦力实现无额外动力减速，不需要加装额外的阻尼装置即可让小车平稳停在终点位置。整套结构的所有杆件都采用等截面设计，连接节点为通用卡扣式接口，拆解后可分类收纳，重复拆装不会出现连接松动的问题，既可以作为结构力学的教学演示载体，也能通过调整支撑高度、回环曲率来拓展不同的轨道布局方案，验证不同运行轨迹下的结构受力表现。
