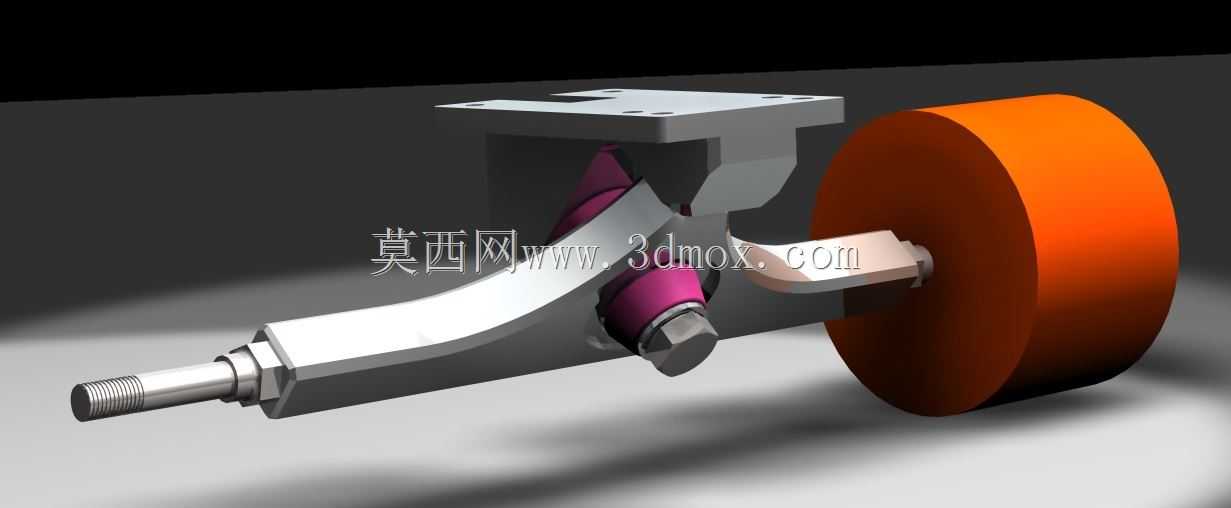

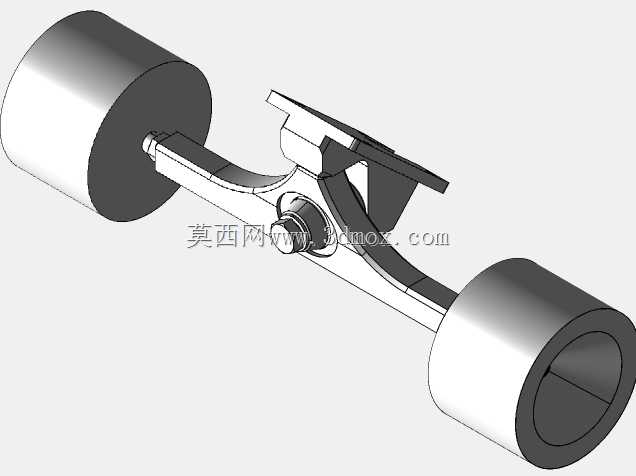

长板车单轮悬挂转向轮组结构设计

该轮组结构主要应用于陆地冲浪长板、速降长板以及定制化货运小板车的行走端，是直接决定板类载具行驶平顺性、转向灵敏度与负载能力的核心部件。不同于常规滑板采用的简易压铸支架，这套结构在设计阶段就优先考虑了铣削加工的工艺可行性，所有外露结构面均预留了标准铣刀走刀空间，没有出现需要特殊成型刀具才能加工的倒扣与封闭内腔，小批量打样时普通三轴数控铣床即可完成全部金属件加工，不需要额外定制异形工装。从安装边界来看，轮组的桥钉安装孔位完全适配行业通用的滑板板面安装孔距，上方安装座的孔位间距控制在标准滑板支架的通用尺寸范围内，不需要对现有板面做二次打孔改造就能直接替换安装；轮轴端伸出长度匹配常规大尺寸长板轮的安装宽度，轮体与支架臂之间预留了足够的跳动间隙，即使轮组在受压减震行程内上下摆动，也不会出现轮体摩擦支架的卡滞问题。功能特性上，这套结构集成了转向与减震两个核心功能，支架臂的枢轴结构采用了倾斜的主销设计，转向时会带动板面产生自然的侧倾反馈，和传统长板桥的转向逻辑保持一致，用户不需要重新适应操控习惯；枢轴位置嵌入的弹性减震元件可以过滤路面传来的细碎震动，在经过铺装路面的细小裂缝、颗粒凸起时，震动不会直接传递到板面，能大幅降低长时间滑行的脚部疲劳感。设计过程中对受力路径做了针对性优化，滑行时的垂直负载从板面传递到上方安装座后，会顺着一体成型的金属支架臂分散到两侧的枢轴位置，再通过轮轴传递到轮体，整个受力路径没有出现应力集中的直角拐角，所有受力转折处都做了大圆弧过渡，即使在速降场景下承受较大的冲击负载，也不会出现支架断裂的风险。轮体采用高耐磨的聚氨酯材质结构，宽度比普通街式滑板轮更宽，和地面的接触面积更大，高速滑行时的抓地力更强，侧倾过弯时不容易出现侧滑；轮轴采用标准螺纹连接结构，维护时只需要用常规扳手就能拆卸轮体更换轴承，不需要专用工具，日常维护的门槛很低。
