带蚀刻纹饰的仿古弯刀造型结构设计

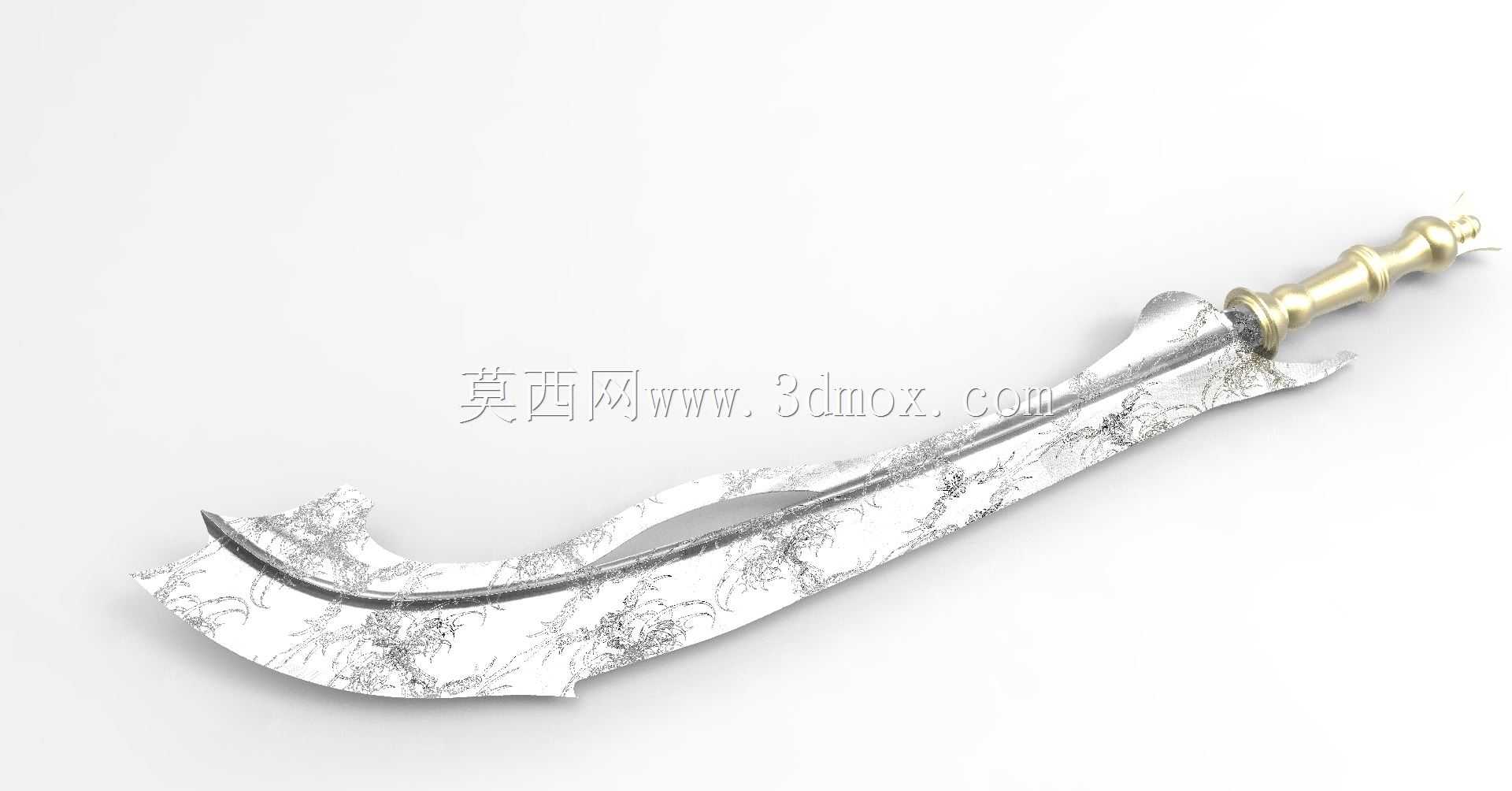

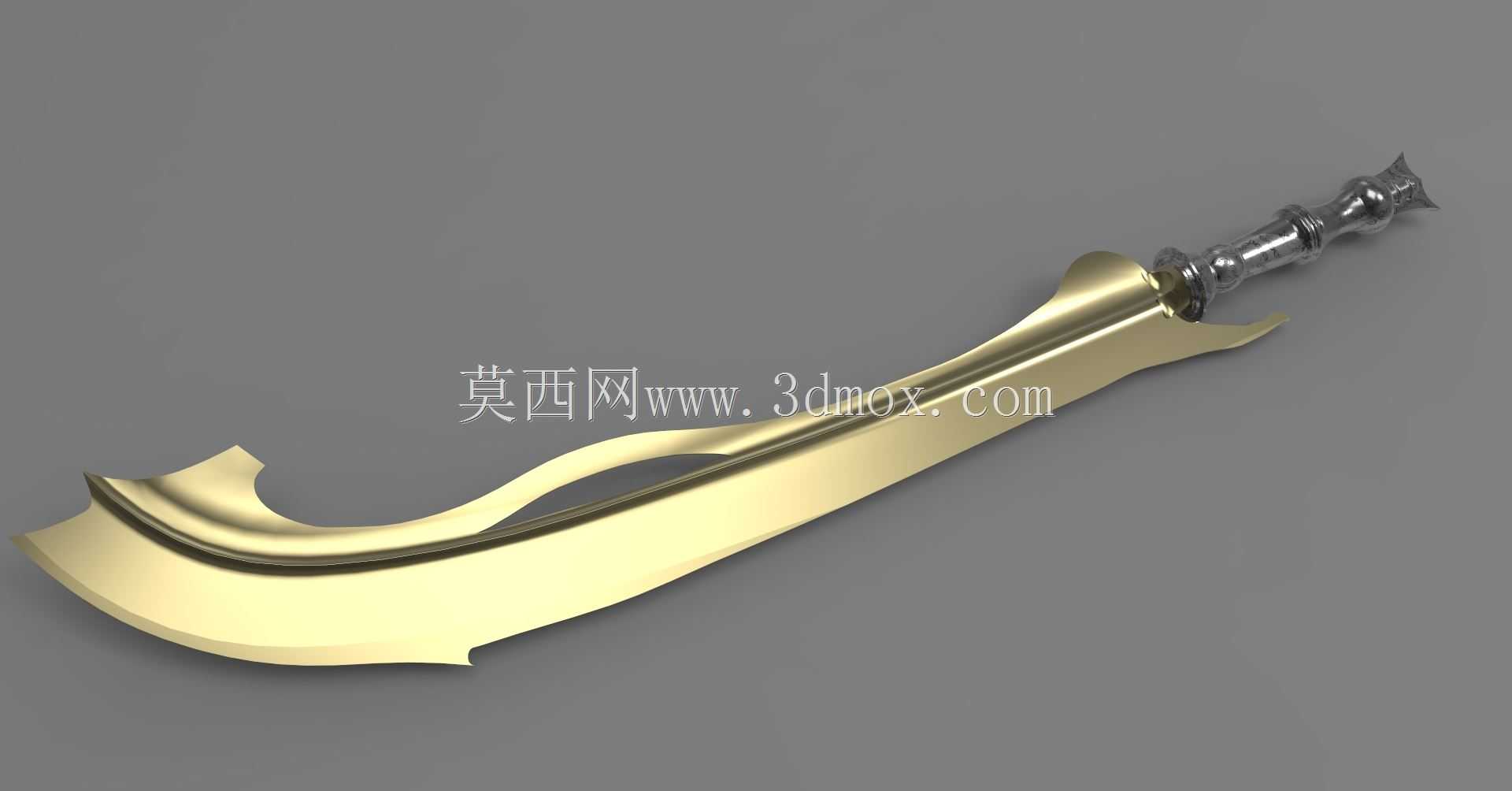

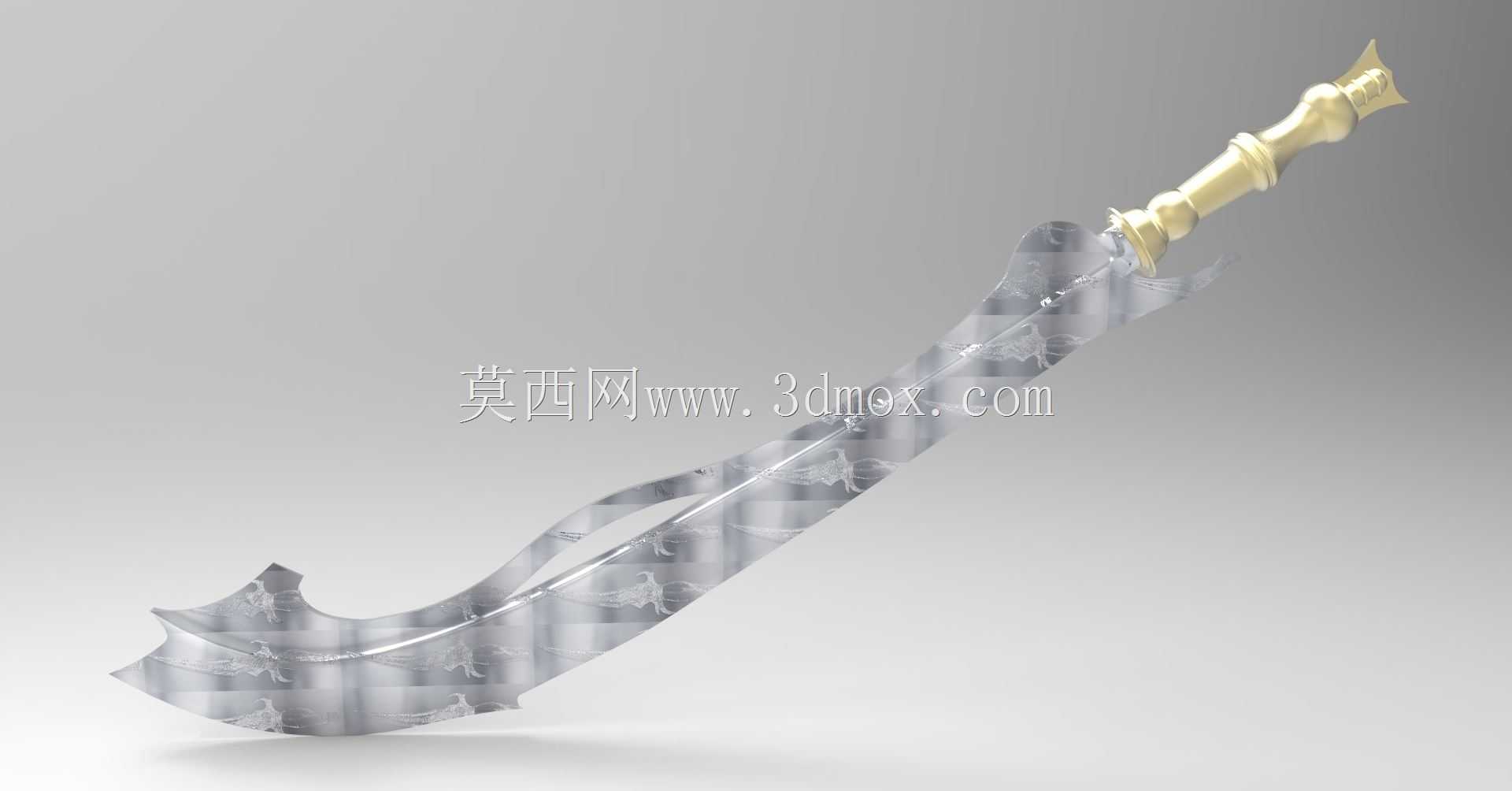

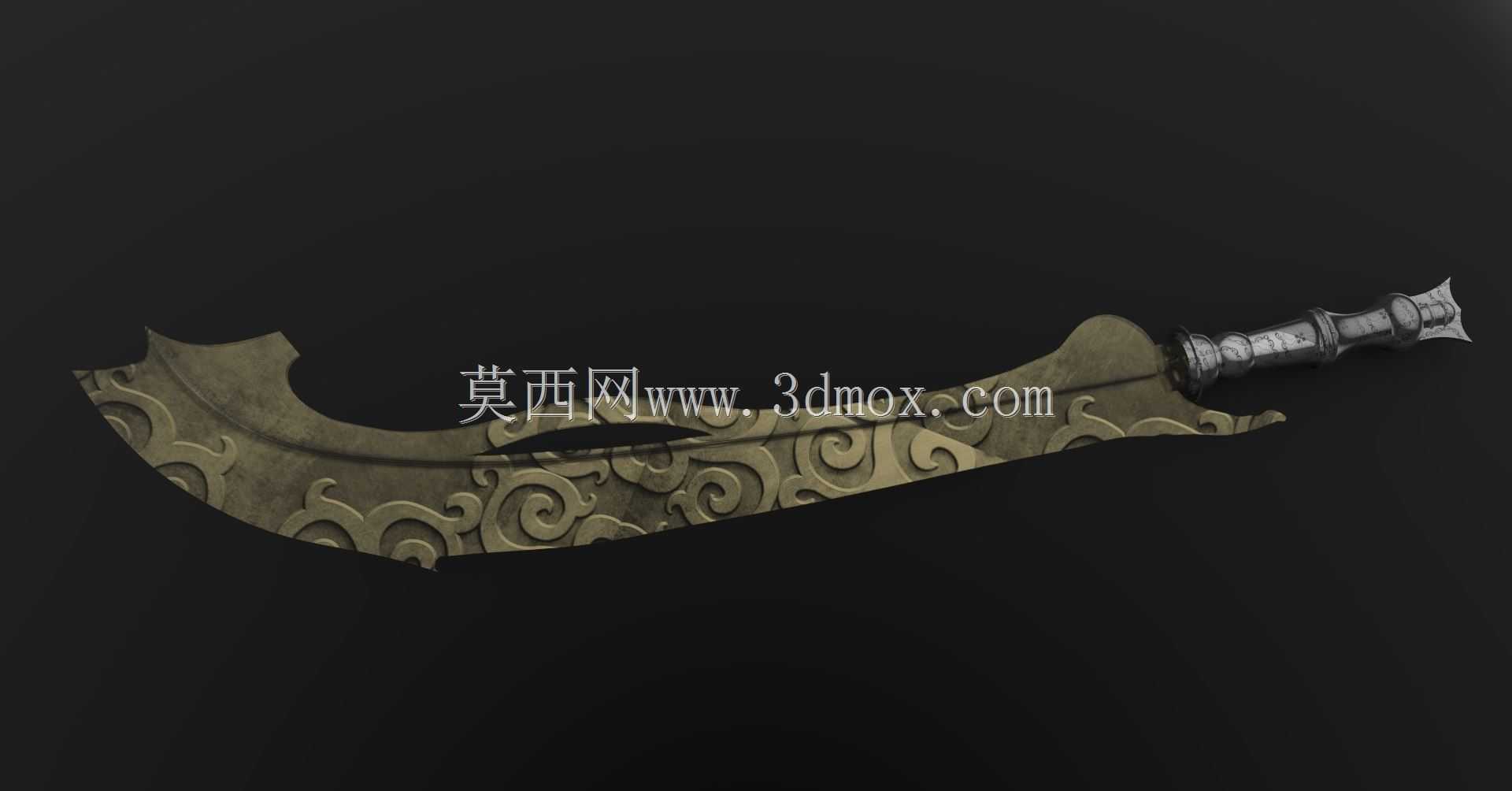

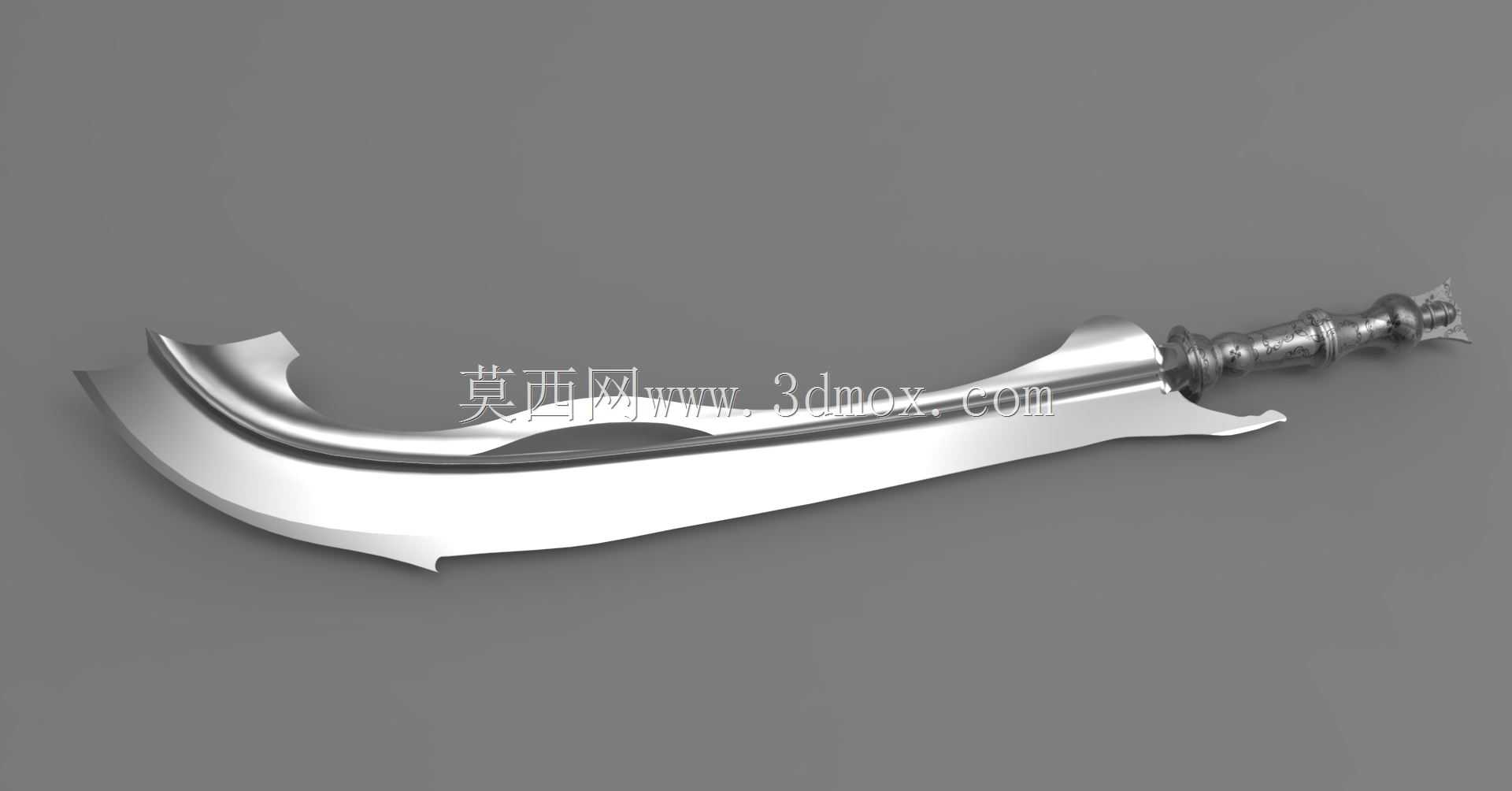

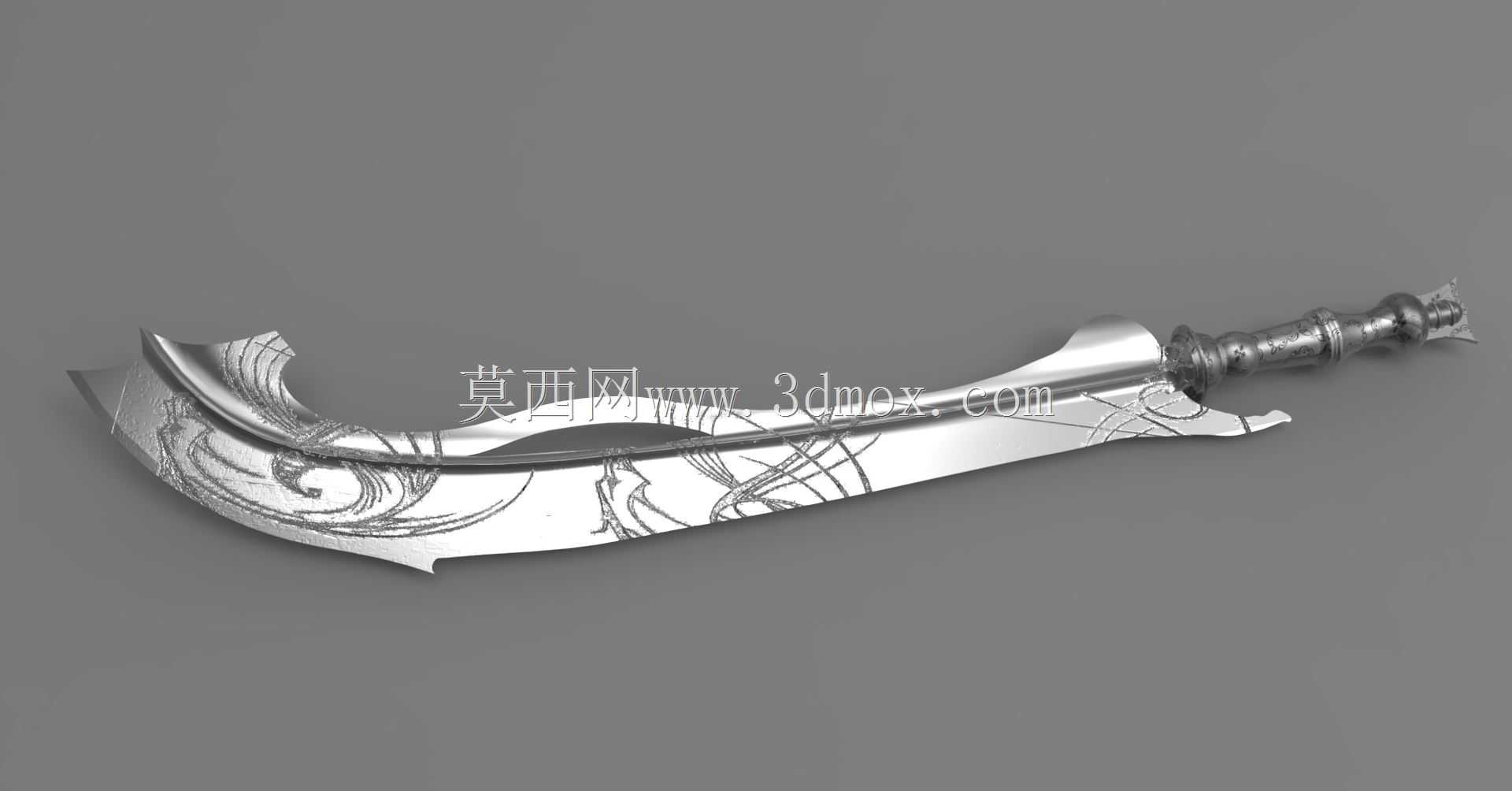

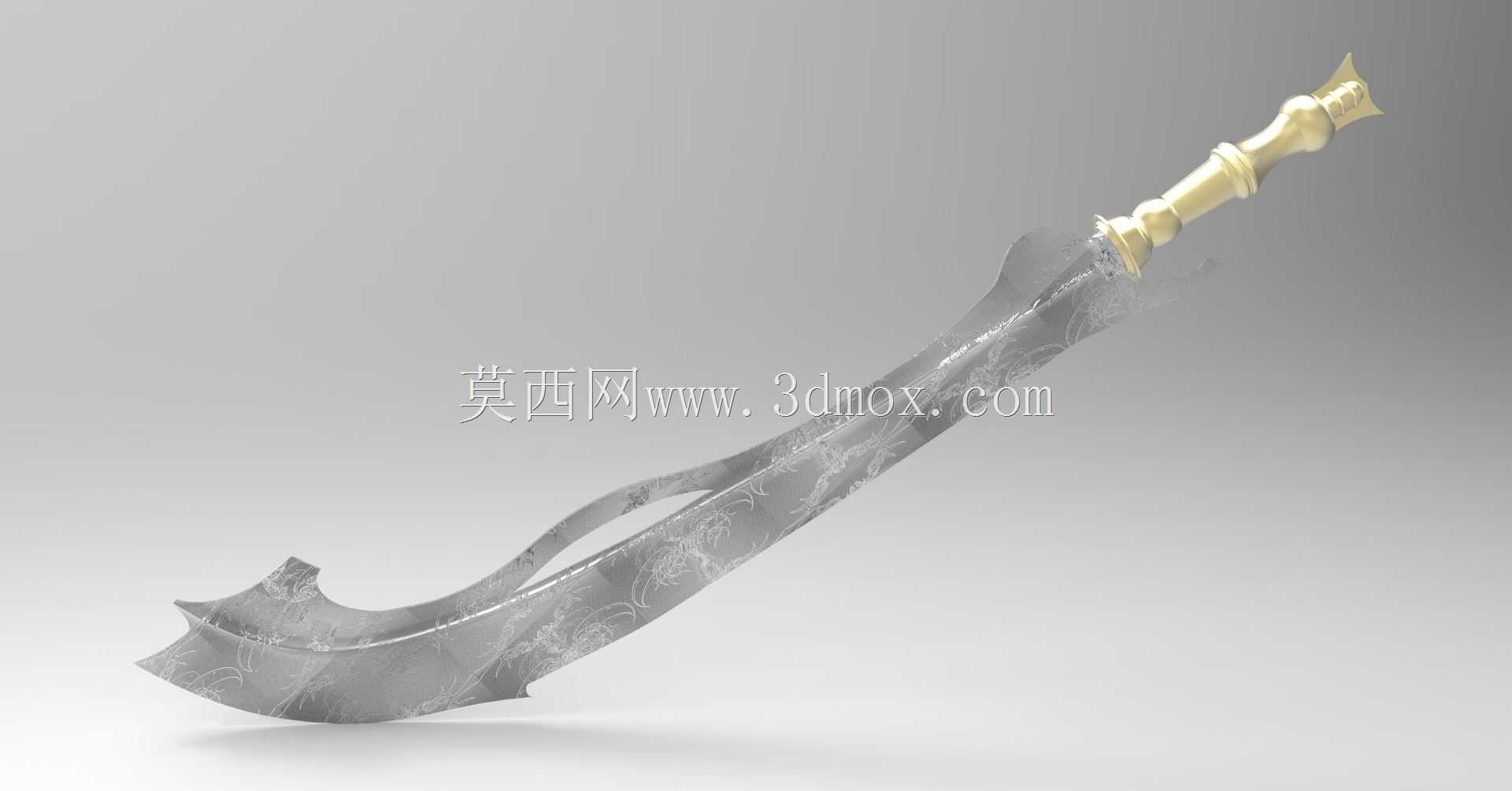

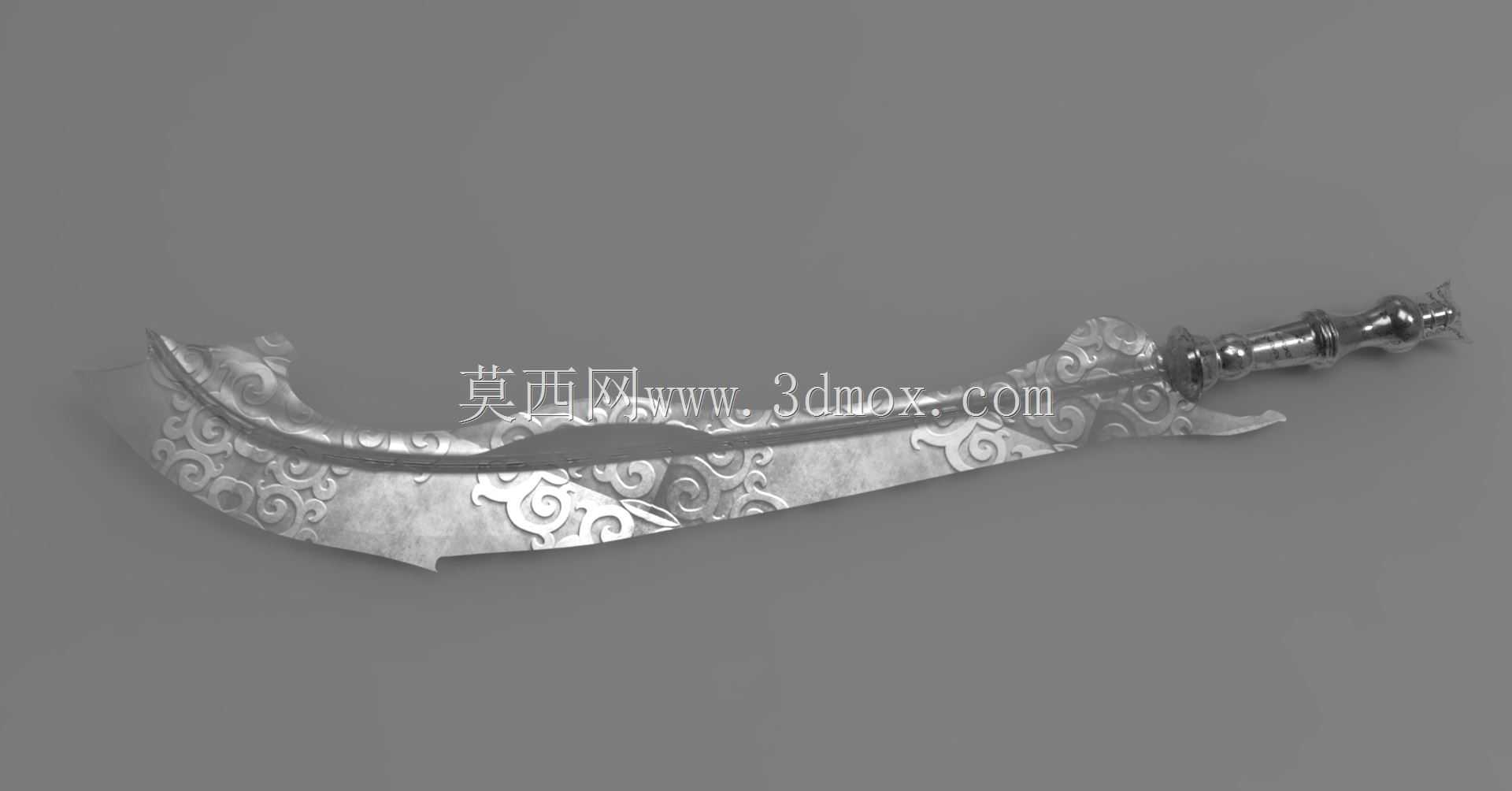

这款带蚀刻纹饰的仿古弯刀结构，在设计阶段首先锚定了两类核心应用场景，一类是影视道具制作环节的实体道具打样参考，另一类是金属工艺摆件开发阶段的结构验证载体，同时也可作为冷兵器文化展示场景的等比例复原参照。从功能特性来看，整体结构拆分后可分为刀身、刀柄、刀格三个独立装配段，刀身部分做了弧度渐变处理，从靠近刀格位置的平缓弧面向刀尖位置逐步收窄抬升，刃口线条做了0.3mm的钝化处理，既保留视觉上的锋利感，又能满足工艺摆件的安全使用要求，避免尖锐边缘带来的磕碰划伤风险。刀身表面的蚀刻纹饰采用下沉0.15mm的凹槽结构设计，在后续实体加工阶段，既可以做填色处理强化纹饰辨识度，也可以直接做抛光保留金属原色的明暗层次，纹饰线条的走向完全贴合刀身的曲面弧度，没有出现跨曲面的线条断裂问题，在三维建模阶段就完成了曲面连续性校验，确保后续CNC精雕或者蚀刻加工时不会出现纹路错位。刀柄部分采用分段式防滑纹理设计，每段凸纹的高度控制在0.8mm，握持时的指缝贴合位置做了内凹处理，整体握持直径控制在32mm，符合成年人手型的握持尺寸边界，刀柄末端做了放大的挡边结构，防止握持时出现手滑脱把的问题，刀格部分衔接刀身与刀柄，做了对称的外伸结构，宽度比刀柄宽出12mm，既可以在视觉上平衡刀身的修长感，也能在作为道具使用时起到格挡限位的作用。设计过程中优先考虑了后续加工的工艺可行性，刀身的整体厚度从刀背位置的6mm向刃口位置逐步递减，没有出现壁厚突变的结构，避免金属铸造或者冲压加工时出现应力变形，所有曲面的倒角都做了统一的R0.5过渡处理，没有尖锐的直角结构，降低后续打磨抛光的工序难度。安装边界方面，刀身与刀柄的衔接位置做了8mm深度的插榫结构，配合侧面两个M2的固定孔位，装配后可以保证刀身与刀柄的同轴度误差控制在0.1mm以内，不会出现晃动松脱的问题，整体总长度控制在780mm，刀身最宽位置为72mm，作为摆件放置时配套的展示支架预留的支撑位置分别在距离刀尖220mm和距离刀格150mm的位置，两个支撑点的重心经过配平计算，放置时不会出现前倾或者侧翻的问题。在结构校验阶段，针对刀身的长薄结构做了形变模拟，在常规摆放的受力状态下，刀身的最大形变量控制在0.08mm以内，完全满足工艺摆件的结构强度要求，不需要额外增加内部加强筋结构，保证了刀身外观的整体性。
