立式悬臂结构国产带式磨床结构设计

这款带式磨床的结构设计，核心围绕小型机加工车间、五金维修工位的灵活磨削需求展开，区别于大型落地式砂带机的笨重占地，采用立式单立柱悬臂布局，能在有限的工位空间内完成多类工件的加工作业。从实际应用场景来看，这类设备常布置在焊接工位旁、机加工序末端，用来处理钢构件焊后焊瘤打磨、冲压件飞边去除、小型轴类零件外圆粗磨、钣金件表面除锈抛光等作业，相比手持角磨机的操作，它的磨削接触更稳定，操作人员只需握持工件抵靠砂带作业面，就能获得更均匀的表面加工质量，也能降低手持打磨的振动疲劳与安全风险。

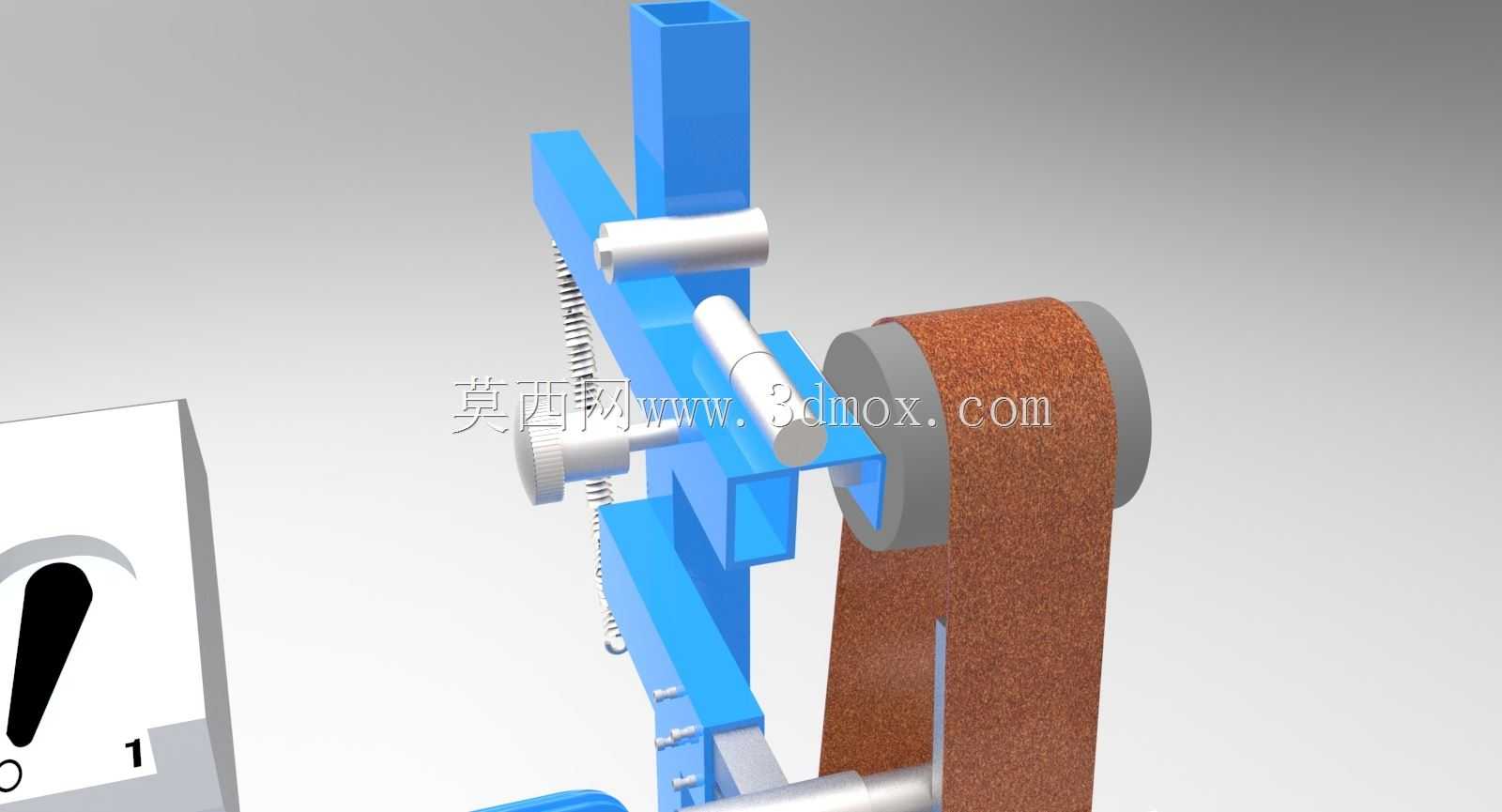

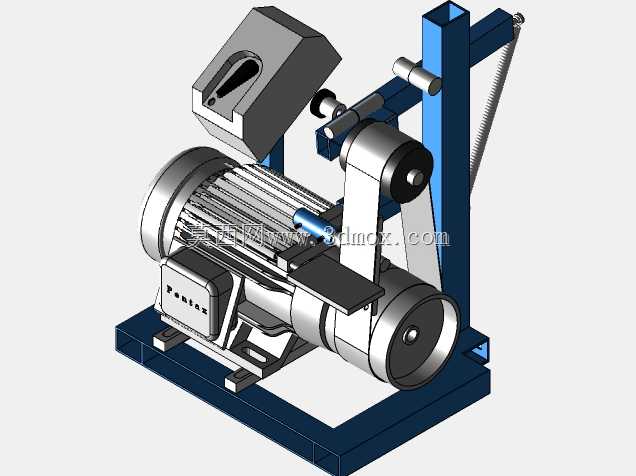

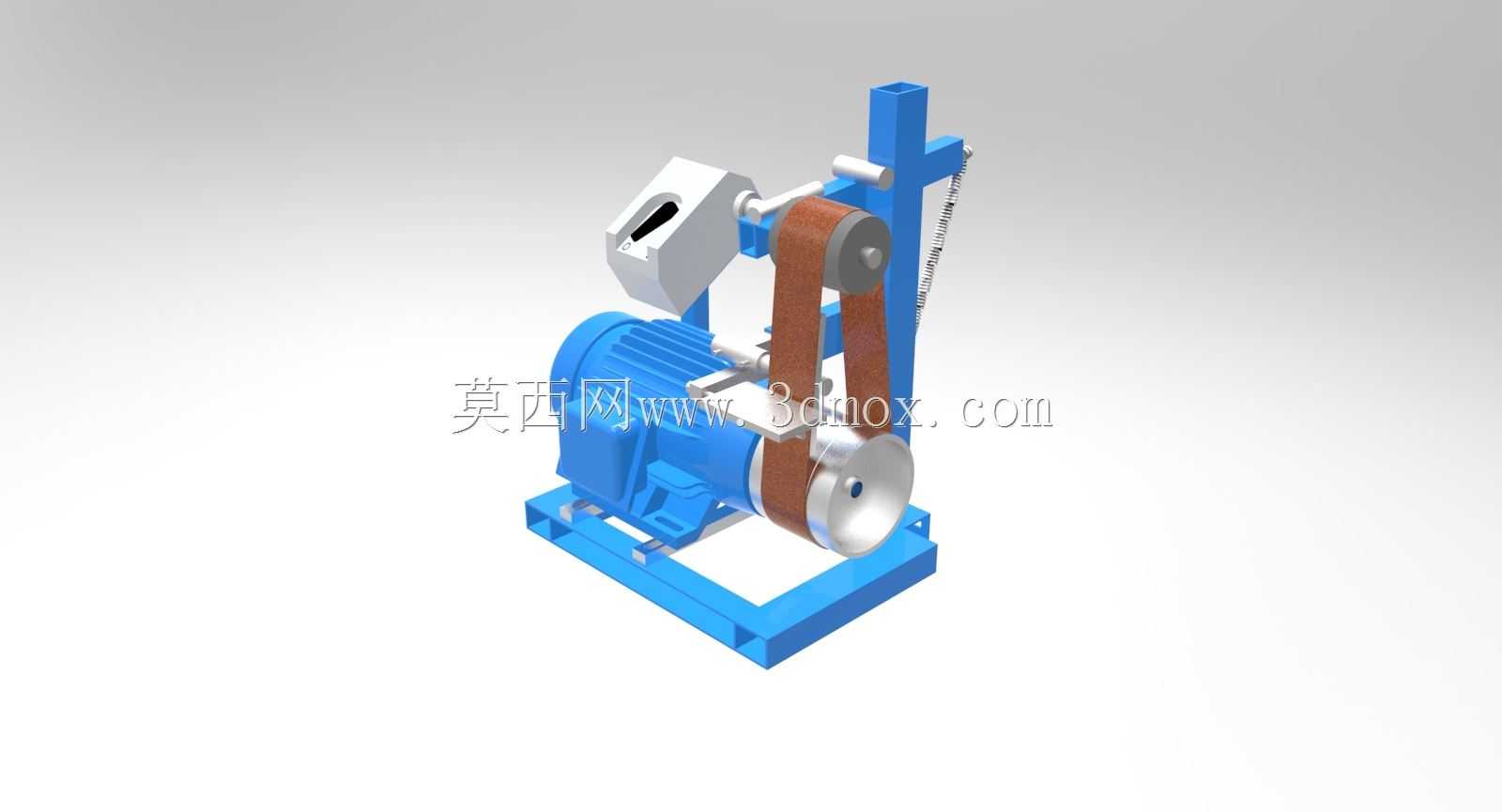

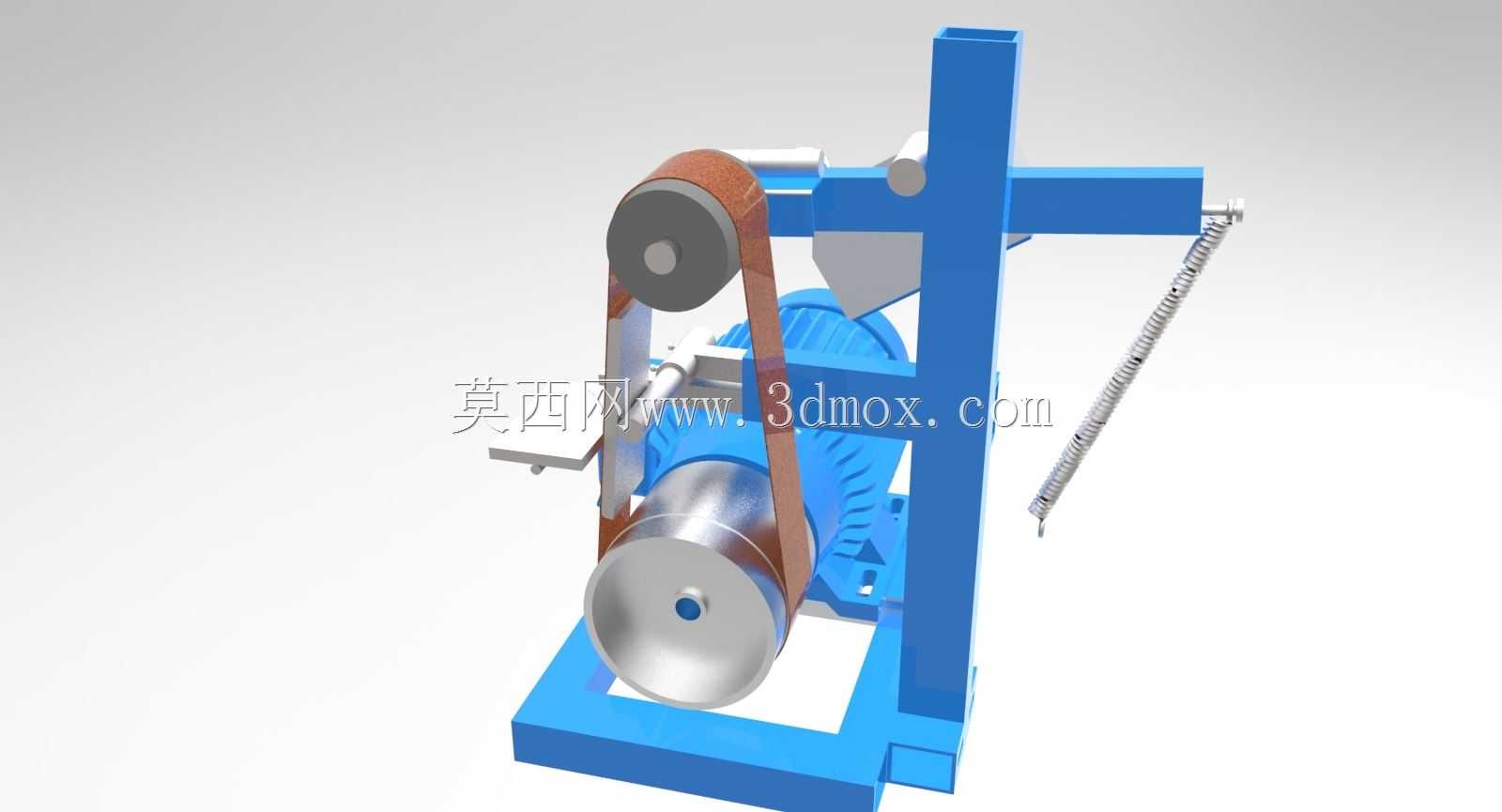

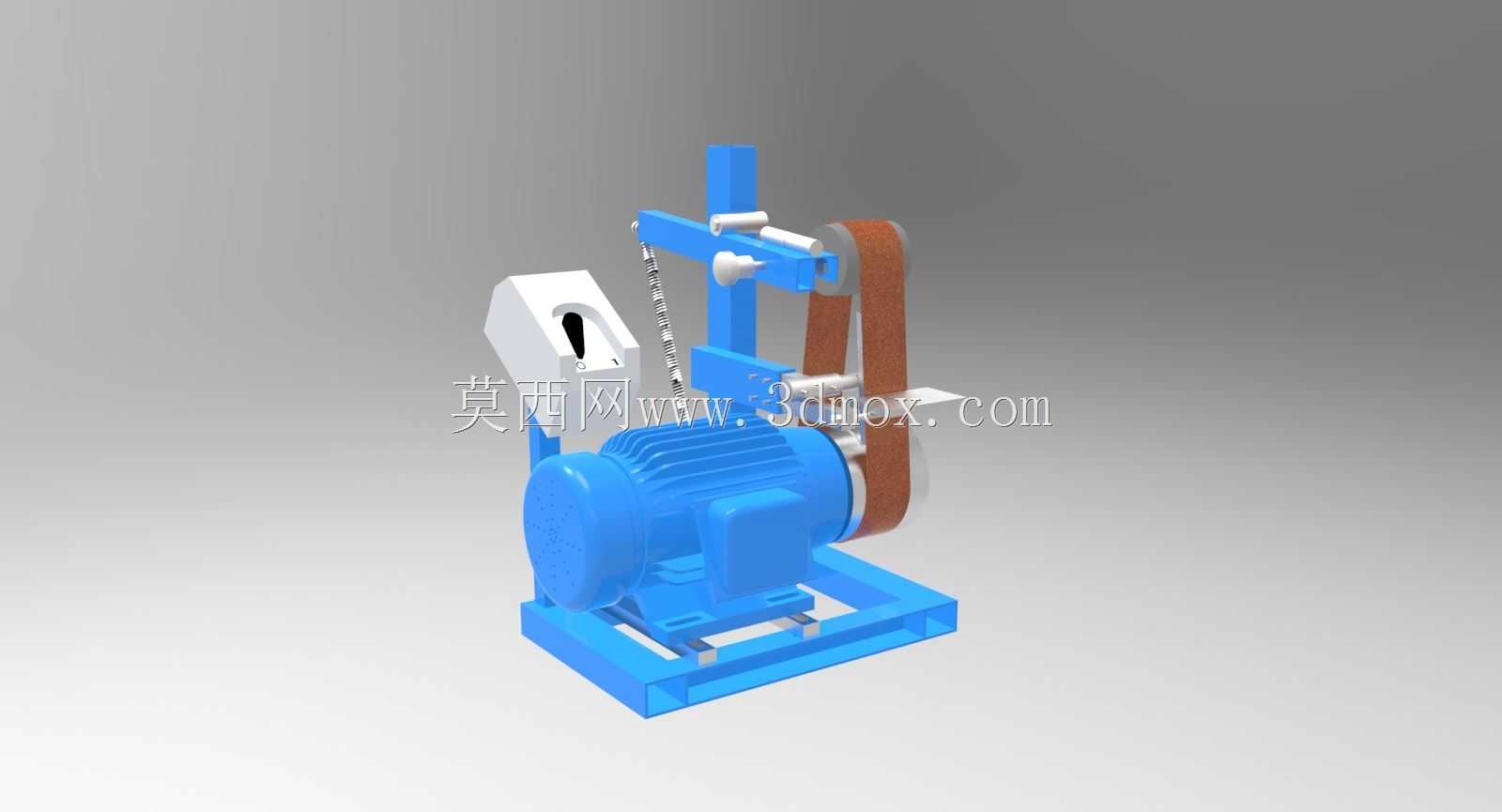

结构设计上，动力单元直接集成在机架下部，电机输出轴端安装主动接触轮，砂带向上绕经悬臂端的从动张紧轮，形成垂直布置的环形磨削作业面，张紧机构采用弹簧螺杆组合结构，安装在悬臂末端，既可以通过螺杆调整砂带初始张紧度，弹簧结构也能在砂带受力波动时提供缓冲余量，避免砂带过载断裂或打滑。机架采用方管焊接成型的框架结构，底部为方形安装底座，预留四个地脚螺栓固定孔，可直接固定在水泥工位地面或者钢制工作台上，安装时需保证底座水平度偏差不超过0.2mm/m，避免高速运转时砂带跑偏。接触轮采用橡胶包覆金属轮芯的结构，轮面做中高处理，能自动将砂带维持在轮面中心位置，减少调偏工作量，接触轮直径根据常规磨削需求设定，兼顾小曲率面的贴合能力与大面磨削的接触面积。

设备的操作侧预留了工件托板的安装位置，可根据加工工件的类型更换不同形状的托板，加工平面工件时使用平直托板，加工圆弧类工件时更换带V型槽的托块，适配不同的作业需求。整机的外形尺寸控制在小型工位可容纳的范围，悬臂伸出长度覆盖常规工件的加工行程，作业面高度适配成年操作人员站立操作的舒适区间，不需要额外搭建操作平台。安全防护层面，主动轮与砂带的非作业区域设计有半包围式防护罩，避免磨削碎屑飞溅，同时预留了吸尘接口，可对接工位除尘系统，收集磨削产生的金属粉尘，改善作业环境。设计过程中对机架的刚性做了针对性强化，立柱与底座的连接位置增加三角加强筋，抵消磨削作业时产生的侧向力，避免机架振动导致的磨削纹路不均、砂带跳动等问题，保证磨削过程的稳定性。
