航模动力用2800mAh锂聚合物电池结构

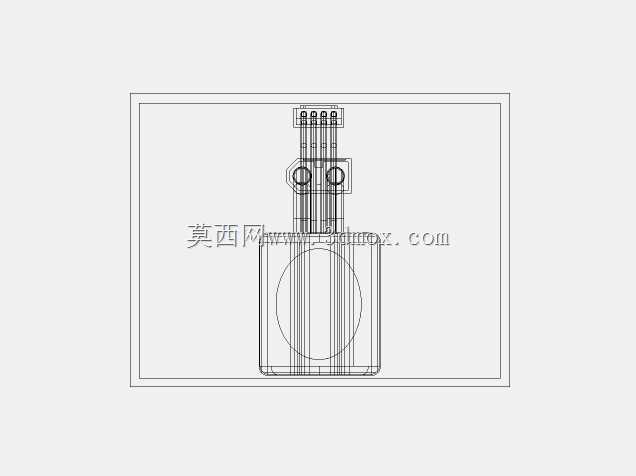

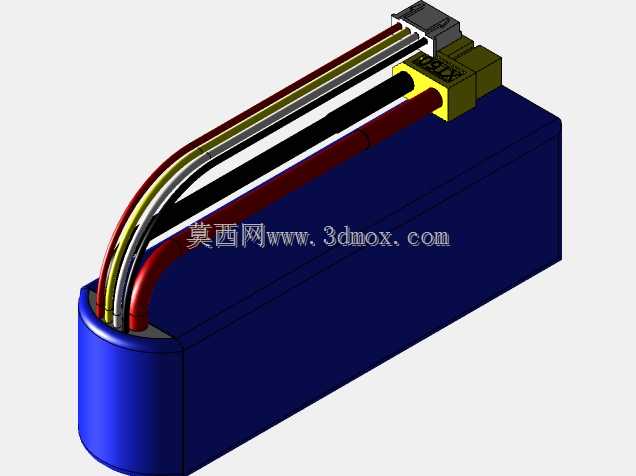

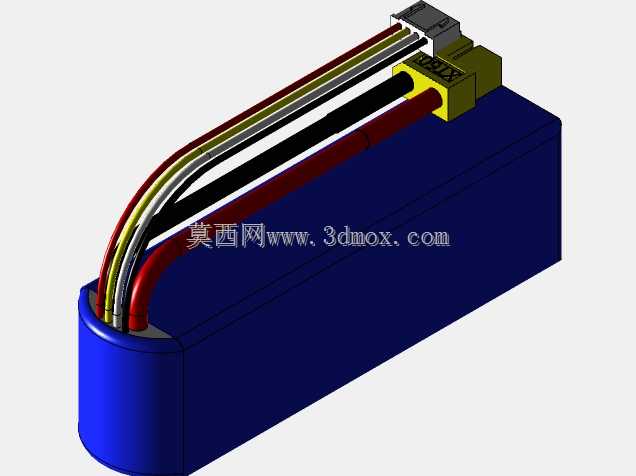

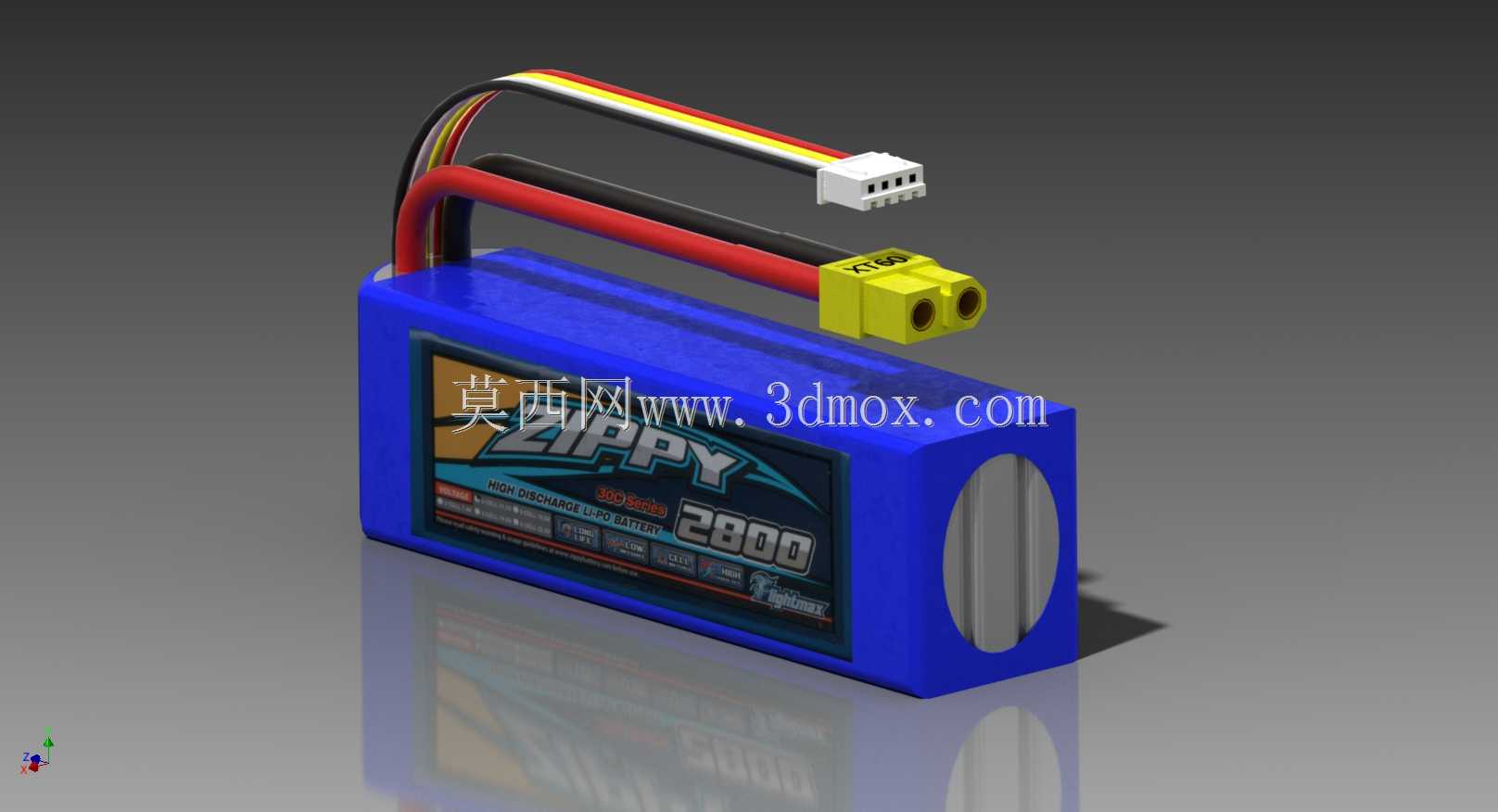

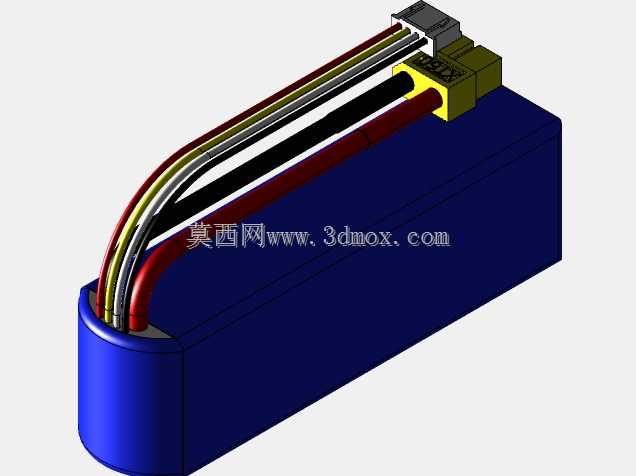

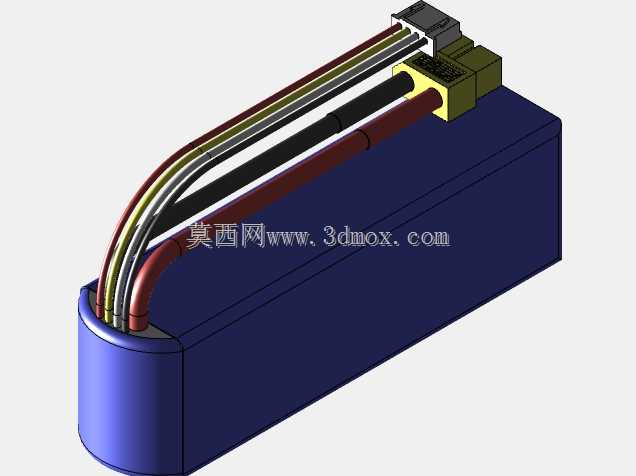

这款锂聚合物电池主要面向遥控航模、小型无人飞行器、车模等需要高倍率瞬时放电的动力场景，作为整套动力系统的能量供给核心，需要同时兼顾持续放电能力、重量控制与接线可靠性，在模型动力改装、小型电动竞速设备的动力匹配中应用十分广泛。从结构设计来看，整体采用硬质蓝色塑封外壳包裹内部叠片电芯，外壳侧面预留内凹的握持防滑槽，既可以提升手持安装时的摩擦力，也能在电池受到侧向挤压时提供一定的形变缓冲空间，避免内部电芯受外力冲击出现破损。接线端采用双路出线设计，一路是大电流放电主回路，采用红黑粗径硅胶线搭配XT60防反插插头，插头的黄色绝缘壳体带有定位卡槽，安装时可以避免正负极接反，大线径导线能够承载30C持续放电时的大电流，降低线路压降与发热风险；另一路是电压采样平衡线，采用多色细径排线搭配JST XH60平衡插头，排线的不同颜色对应每一串电芯的电压采样点，能够配合平衡充电器实现每节电芯的独立电压校准，避免单节电芯过充过放影响整组电池寿命。在安装边界上，整体为规整长方体结构，出线端集中在壳体顶部一侧，安装时可以根据设备舱的空间布局调整走线方向，231g的整体重量含线材与插头，在同容量高倍率电池中属于常规重量区间，适配多数1/10比例遥控车、中小型固定翼航模的电池舱安装尺寸。设计过程中需要重点考量电芯叠片的排布均匀性，避免整组电池出现重心偏移，影响航模飞行或车模行驶时的动态平衡；外壳封装时需要在边角处做圆弧过渡，减少安装时对设备舱内壁的剐蹭，同时出线位置需要做线材防拉扯加固，避免大机动动作时线材从电芯焊点处脱落。实际使用中，这类高倍率锂电池需要匹配对应放电能力的电调使用，平衡接口的针脚定义需要与充电器、电压检测设备完全对应，避免接反导致采样电路烧毁；外壳的塑封层需要避免尖锐物体穿刺，一旦出现破损需要立即停止使用，防止电芯短路引发安全问题。
