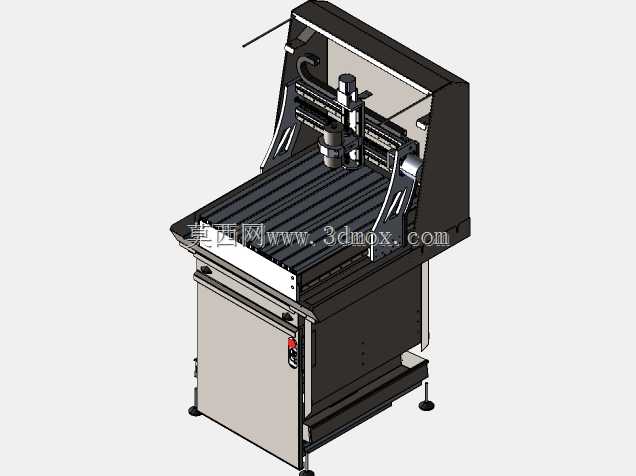

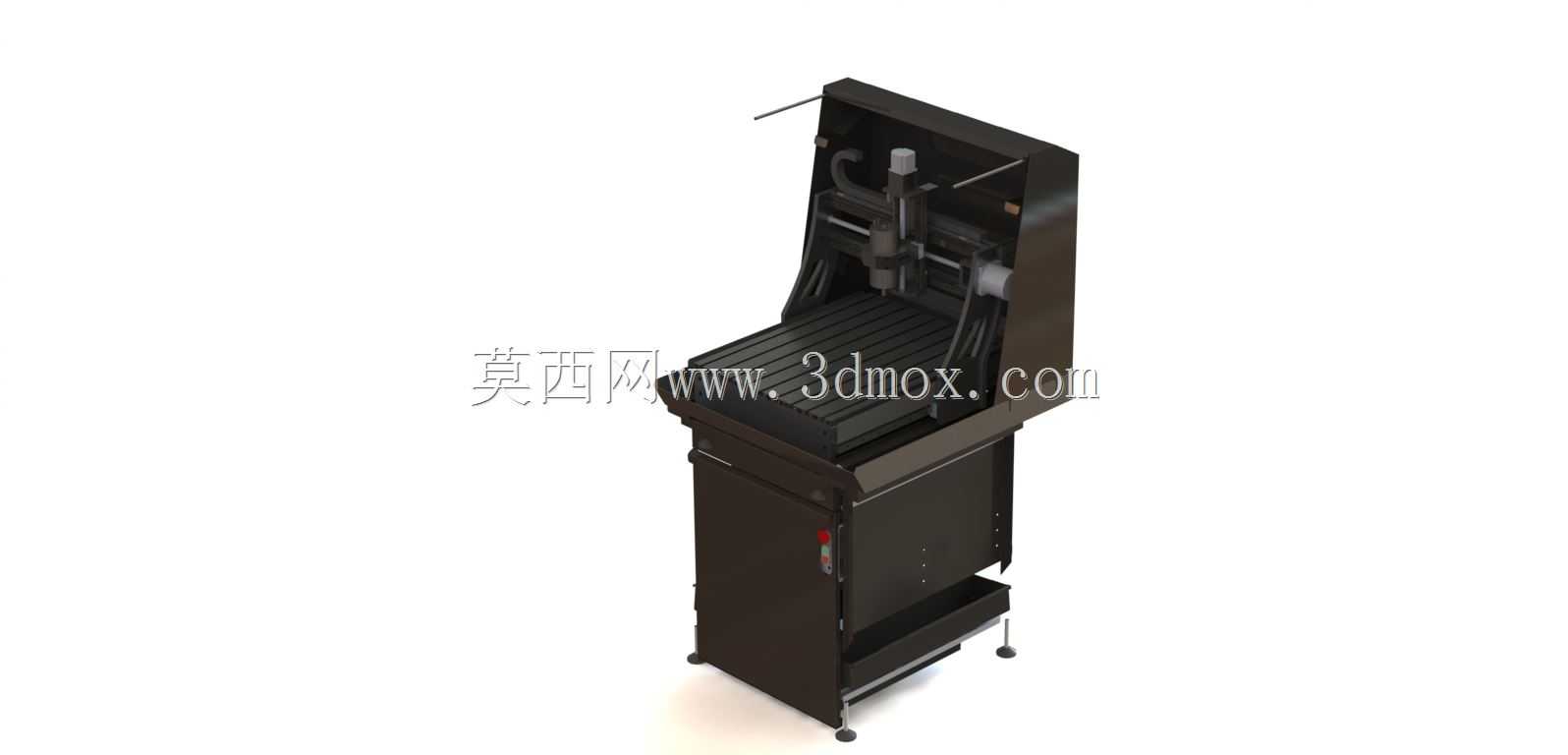

带水冷系统小型数控雕刻加工设备结构

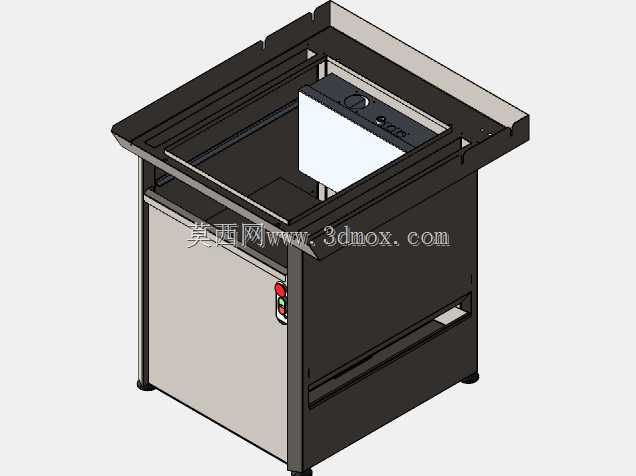

这套小型数控加工设备的三维结构，面向小尺寸工件的精密雕铣加工场景设计，常见于小型加工工坊、个人DIY加工、院校教学实训以及小批量定制零件生产环节，可覆盖非金属板材、软质金属材料的开槽、铣型、雕刻、钻孔等加工需求，相比大型工业机床占地更小，部署灵活，适配小空间作业场景。设备整体采用立式柜式结构，下部为集成式柜体，既作为整机的承重支撑基座，也预留了电气元件、冷却系统组件的安装空间，柜体底部配置可调支撑脚，可在不平整的安装地面上调整整机水平度，避免加工过程中因机身倾斜影响加工精度，同时柜体下部预留抽拉式储物空间，可收纳加工常用的刀具、夹具配件。上部加工区域配置可滑动防护上盖，加工时闭合可阻挡切削液飞溅、切屑飞出，兼顾作业安全性与加工区域的观察便利性，工作台采用带T型槽的铸铁夹板平台，可适配不同规格的工件夹具，满足异形工件、规则板材的装夹固定需求，夹板的平面度经过结构设计校核，保证装夹后工件的基准面与加工主轴保持垂直。冷却系统集成了带排水管的水冷托盘与配套水泵，加工过程中冷却液可直接喷淋至刀具与工件接触区域，带走切削产生的热量，减少刀具磨损，同时避免工件因过热产生形变，使用后的冷却液通过托盘的导流槽汇集，经排水管回流至储液腔实现循环利用，减少冷却液的浪费。主轴传动部分采用高精度导轨副实现X、Y、Z三个轴向的进给运动，导轨的安装基准面在结构设计时预留了刮研调整余量，可在装配时调整导轨平行度，保证进给运动的顺畅度与定位精度，Z轴主轴滑台配置配重平衡结构，避免垂直方向进给时出现下坠偏差。电控部分集成独立的控制台，支持PC端联机控制，可导入常规加工路径代码实现自动化加工，控制台的操作面板布局符合人机操作习惯，常用的启停、进给倍率调整、急停按钮均设置在操作人员伸手可及的位置，减少操作过程中的多余动作。整机的安装边界控制在小型设备范畴，无需额外做特殊地基处理，普通硬化地面即可放置安装，外接电源、冷却管路接口均设置在机身侧后方，方便现场布线与管路连接，机身的走线槽全部做内置隐藏处理，既避免加工过程中切屑、切削液损坏线路，也让整机外观更整洁规整。结构设计时充分考虑了日常维护的便利性，主轴、导轨等需要定期润滑的部件均预留了注油口，电气元件的安装位置预留了足够的拆装操作空间，后期更换易损件时无需大规模拆解机身结构，可有效降低设备的维护成本与停机时间。
