MG996R金属齿轮舵机结构设计

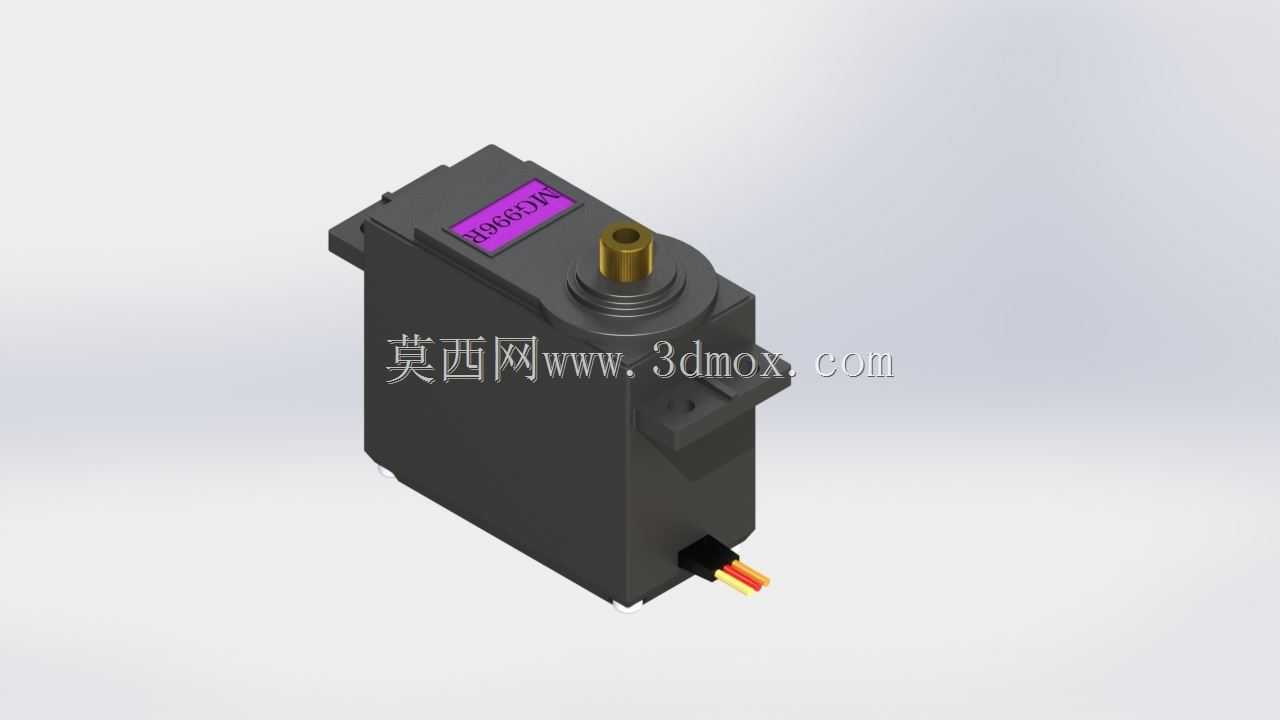

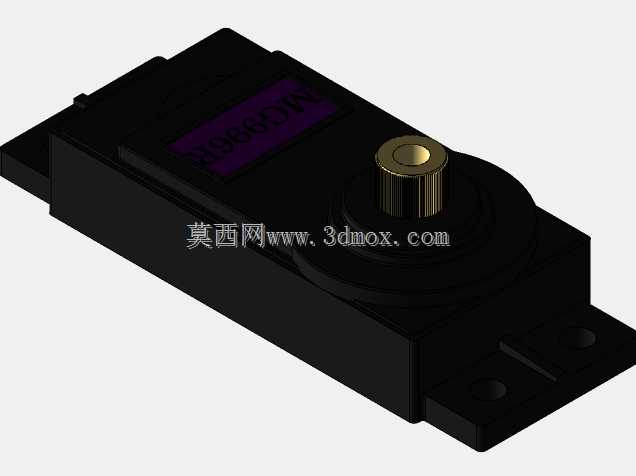

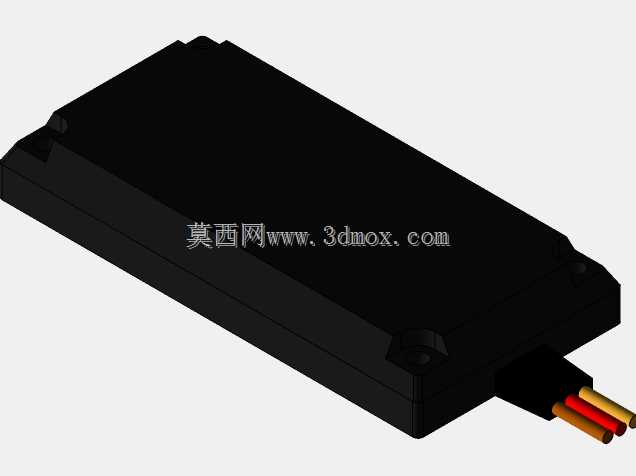

做小型机电项目选型时，MG996R这类大扭力舵机是绕不开的执行部件，这次建模完全按照实物测绘的尺寸还原，从安装耳的孔位间距到输出轴的齿形参数，都和市售量产件保持一致，方便做结构装配时直接调用，不用反复核对安装边界。这类舵机最常见的应用场景是1:8/1:10比例的遥控模型车转向、固定翼航模的舵面控制，也大量用在小型机械臂关节、教育类机器人的动作执行端，还有不少DIY的自动门锁、小型云台俯仰结构也会选用它，核心原因是它的扭力参数在同尺寸舵机里表现突出，金属齿轮组的抗冲击能力比普通塑料齿轮舵机强很多，堵转时不容易扫齿。建模时特意还原了外壳两侧的安装固定耳，两个安装孔的中心距严格按照实物测量值设定，孔的直径适配常用的M2自攻螺丝或者铜柱固定，输出轴的铜套部分做了细节还原，轴端的花键齿形和标准舵机摇臂完全匹配，出线端的三线护套位置也做了准确建模，避免装配时和周边结构件产生干涉。从功能特性来说，这款舵机属于标准尺寸的模拟舵机，工作时通过PWM信号控制转动角度，常规控制范围是0-180度，内部的减速齿轮组把电机的高转速低扭力转换成输出端的低转速高扭力，外壳采用阻燃ABS材质，兼顾轻量化和结构强度，顶部的输出轴采用铜质衬套，比塑料衬套的耐磨性能好很多，长时间往复动作也不容易出现轴晃动量超标的问题。建模过程中没有做简化处理，外壳的分型线、顶部标签位的凹槽、尾部出线口的卡扣结构都做了还原，甚至底部的定位凸台尺寸也和实物一致，不管是做整机装配的干涉检查，还是做产品爆炸图展示，都能直接使用。做结构设计时要注意，这类舵机的安装面要预留0.2mm左右的装配间隙，避免外壳公差导致安装卡滞，输出轴连接摇臂时要预留轴向窜动空间，不要把摇臂压死在外壳上，否则会增加舵机的负载，甚至导致堵转烧损。另外舵机的出线方向要提前在结构件上预留过线空间，三根线的直径大概3mm，过线孔直径建议不小于5mm，方便装配时插拔接头。
