双色透明质感国际象棋棋盘套装

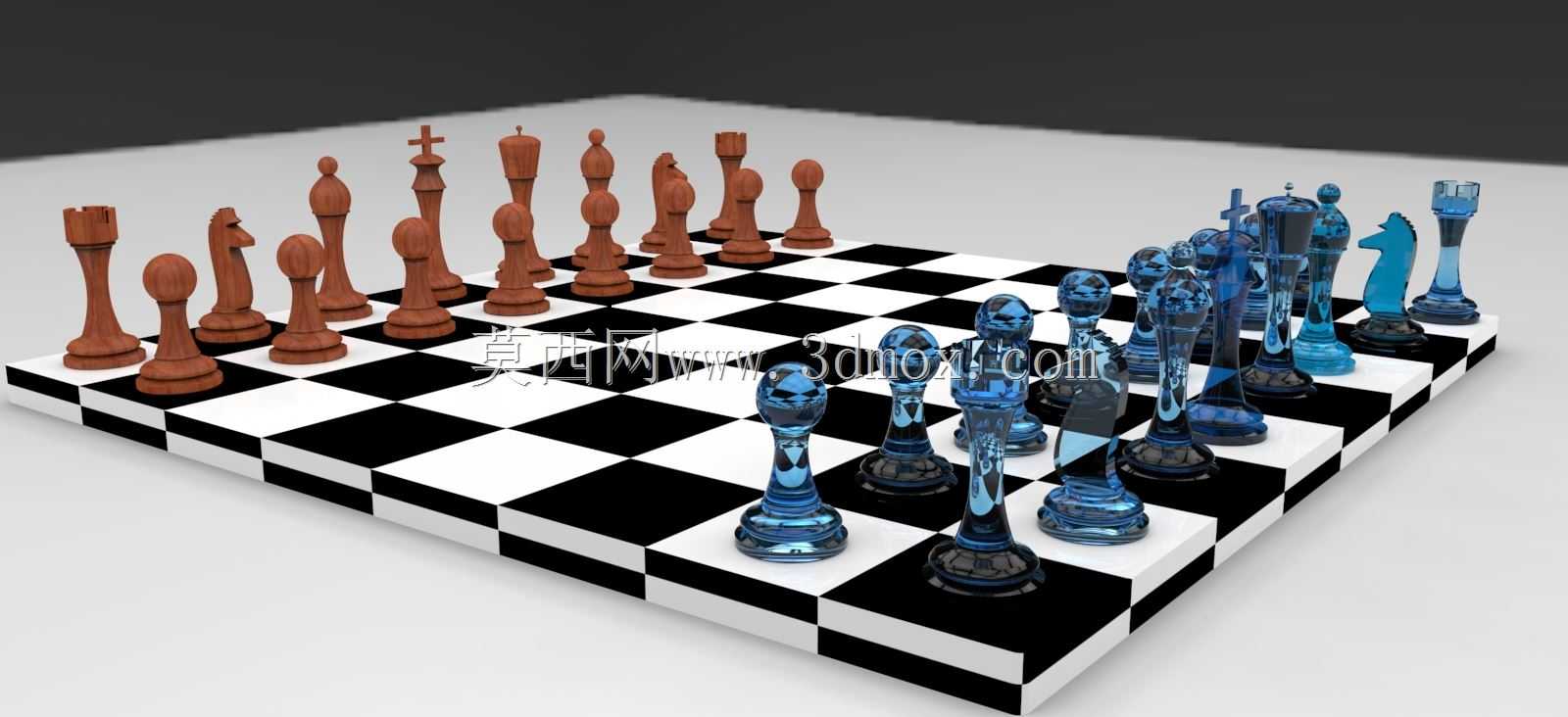

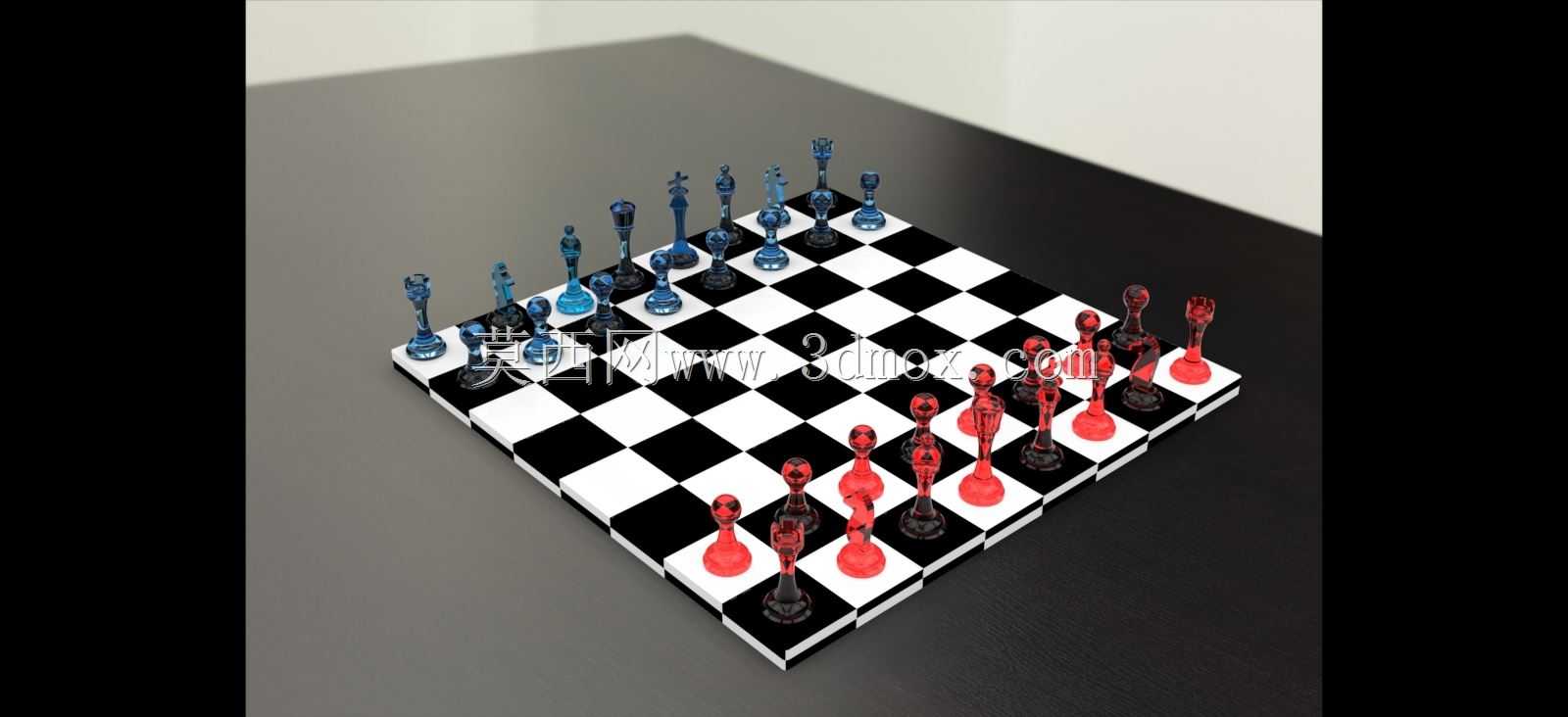

这套国际象棋套装的建模工作，最初是承接文创教具厂商的打样需求做的，当时客户要做面向青少年棋类培训的展示用样品，既要还原标准赛事用棋的尺寸规范，又要做差异化的外观质感区分，方便教学演示时快速识别双方棋子。先从棋盘的基准尺寸开始定，严格遵循国际棋联的标准竞赛棋盘参数，单格边长设定为55毫米，整个棋盘的外轮廓尺寸控制在480毫米见方，棋盘边缘预留20毫米的边框做防滑包边结构，底部做3毫米深度的内嵌式防滑脚垫安装槽，实际使用时放置在桌面不会出现滑移，也不会刮伤接触的台面。棋盘的格纹采用黑白高对比度配色，格面做了细微的磨砂纹理建模，避免棋子滑动时出现反光干扰视线，格线的分界处做了0.2毫米的微小倒角，不会因为长期摩擦出现边缘掉漆的应力集中点。棋子部分做了两种材质的区分设计，一方是仿实木哑光质感，另一方是仿水晶透明蓝质感，两种材质的棋子都严格按照标准棋子的比例建模，王的高度设定为95毫米，底座直径38毫米，所有棋子的底座都做了1.5毫米厚度的配重仓预留结构，实际生产时可以嵌入金属配重块，提升棋子放置的稳定性，不会因为轻微的桌面碰撞出现倾倒。棋子的造型还原了经典斯汤顿棋型的轮廓，每个棋子的细节特征都做了精准还原，比如国王顶部的十字装饰、王后的冠冕结构、骑士的马头轮廓、主教的开槽设计、城堡的城垛造型、兵的圆弧顶部，都做了无锐角的圆角过渡处理，避免青少年使用时出现磕碰划伤的风险。建模过程中特意做了棋子与棋盘格的匹配校验，每个棋子的底座尺寸都略小于单格边长，放置在格内时四周留有均匀的间隙，不会出现卡滞或者放偏的情况。这套模型除了用于教具生产打样之外，也可以适配文创礼品、桌面摆件的开发需求，透明质感的棋子还可以调整内部折射率参数，用于渲染产品宣传图，或者作为3D打印的原型文件，制作个性化的定制棋具。在结构设计上，所有零件都做了拔模角度处理，不管是采用注塑工艺生产塑料材质的棋具，还是采用失蜡法铸造金属材质的收藏款棋具，都可以直接导出工程图用于开模，不需要再做额外的结构修正。棋盘的边框部分预留了铭牌安装位，可以根据需求嵌入定制的标识铭牌，满足不同客户的定制化需求，棋子的底部也预留了绒布粘贴的平面，粘贴防滑绒布之后可以进一步降低移动时的噪音，提升使用体验。
