双翼踏板休闲代步滑板车结构设计

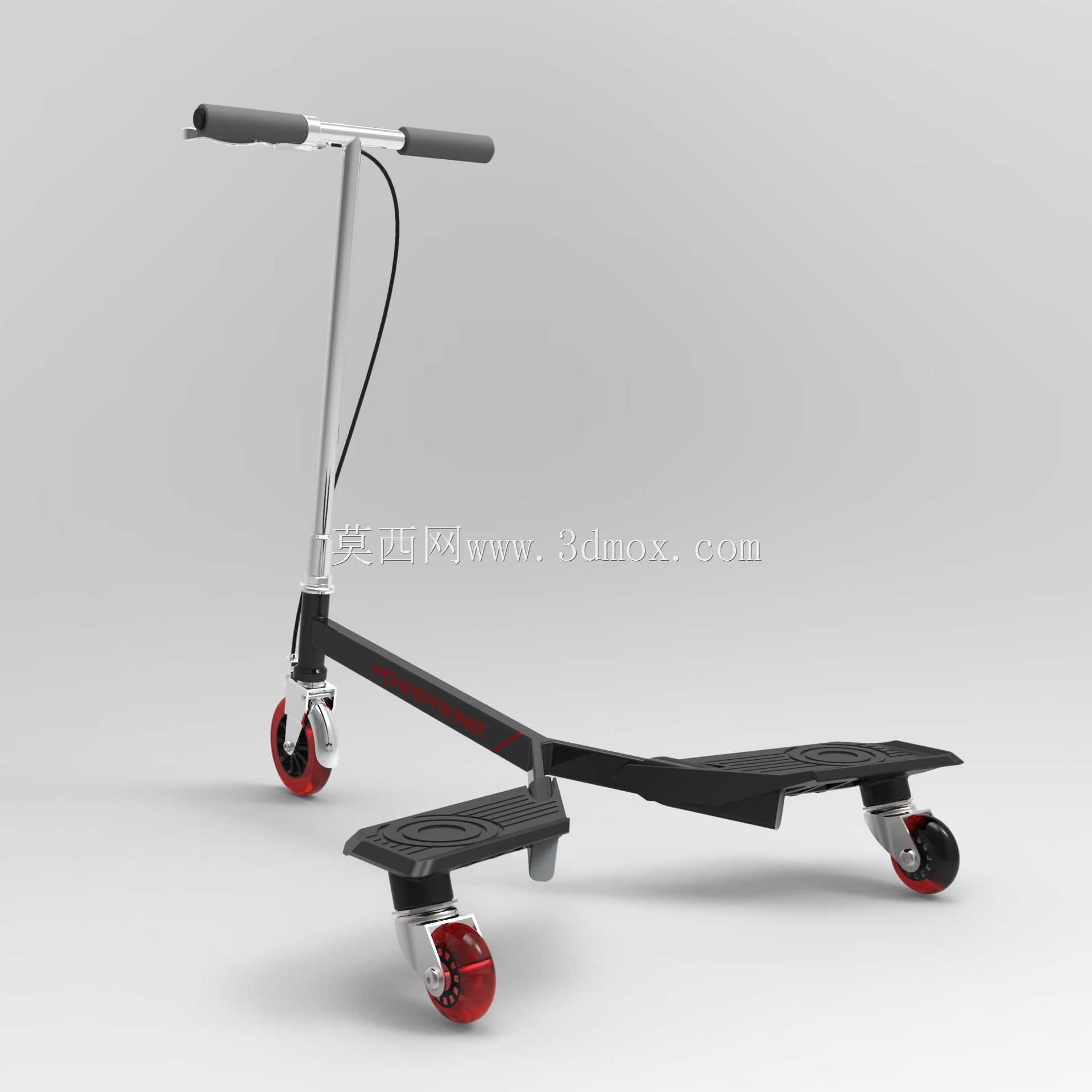

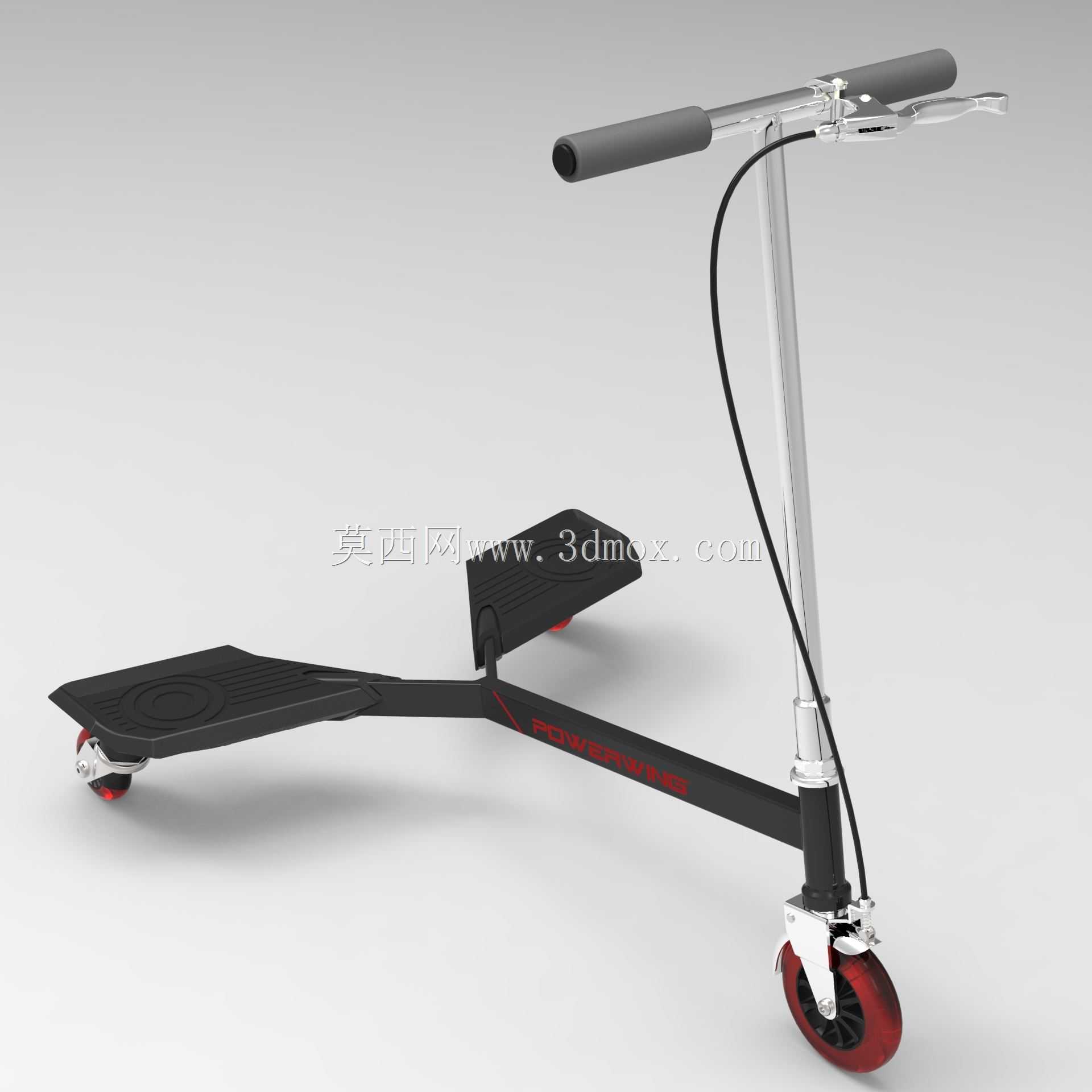

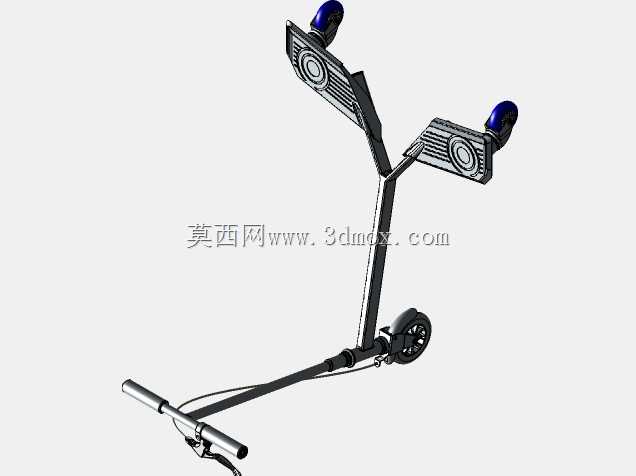

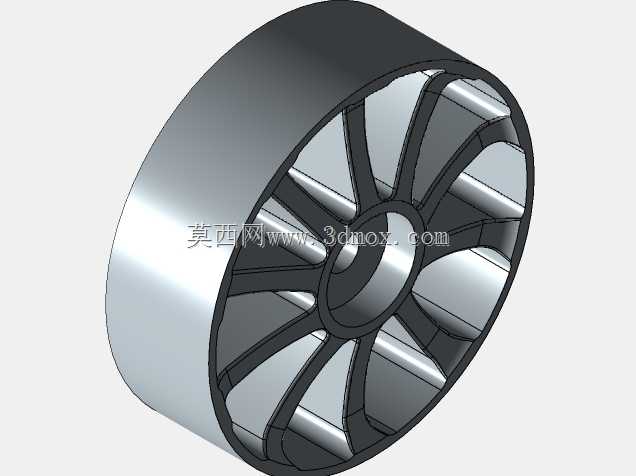

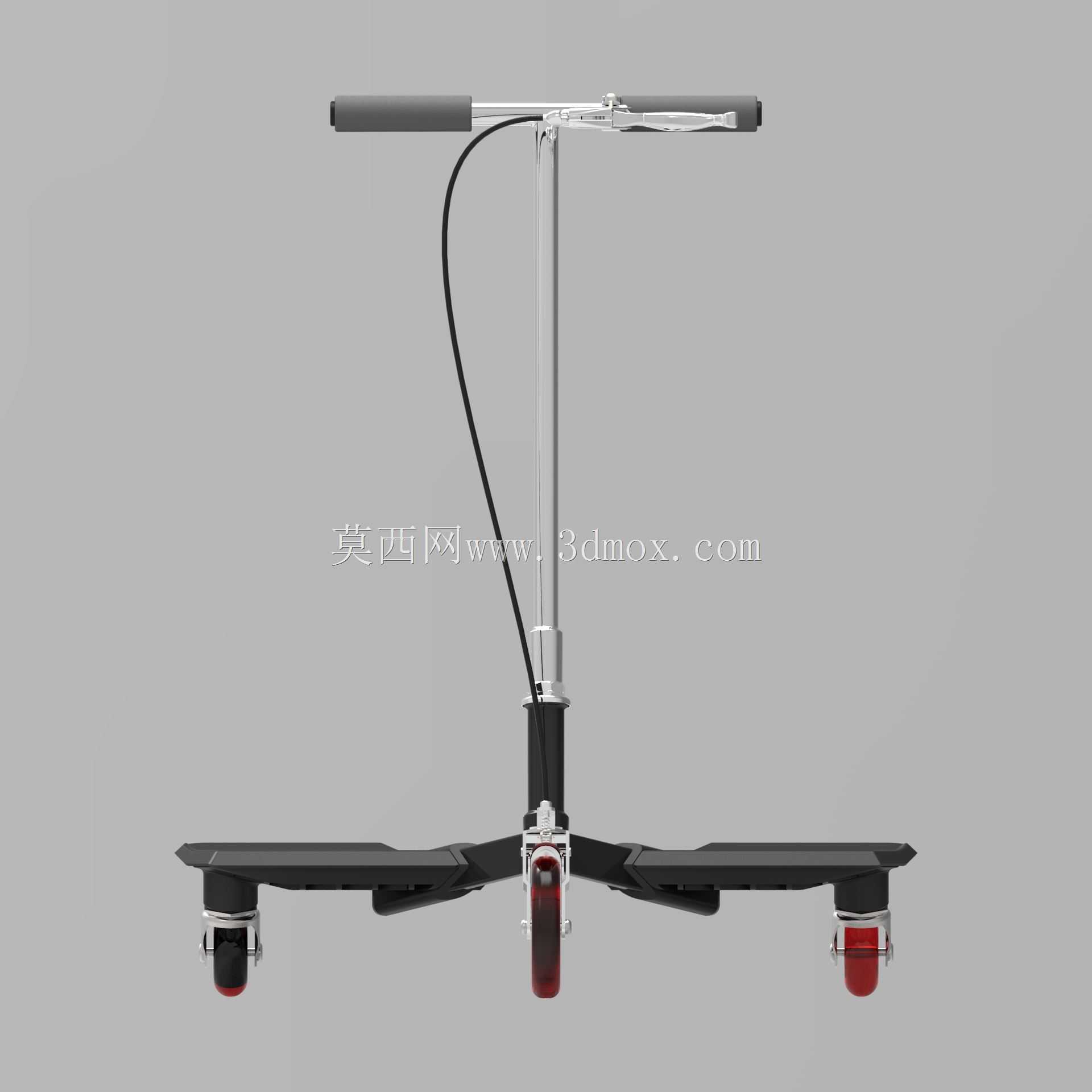

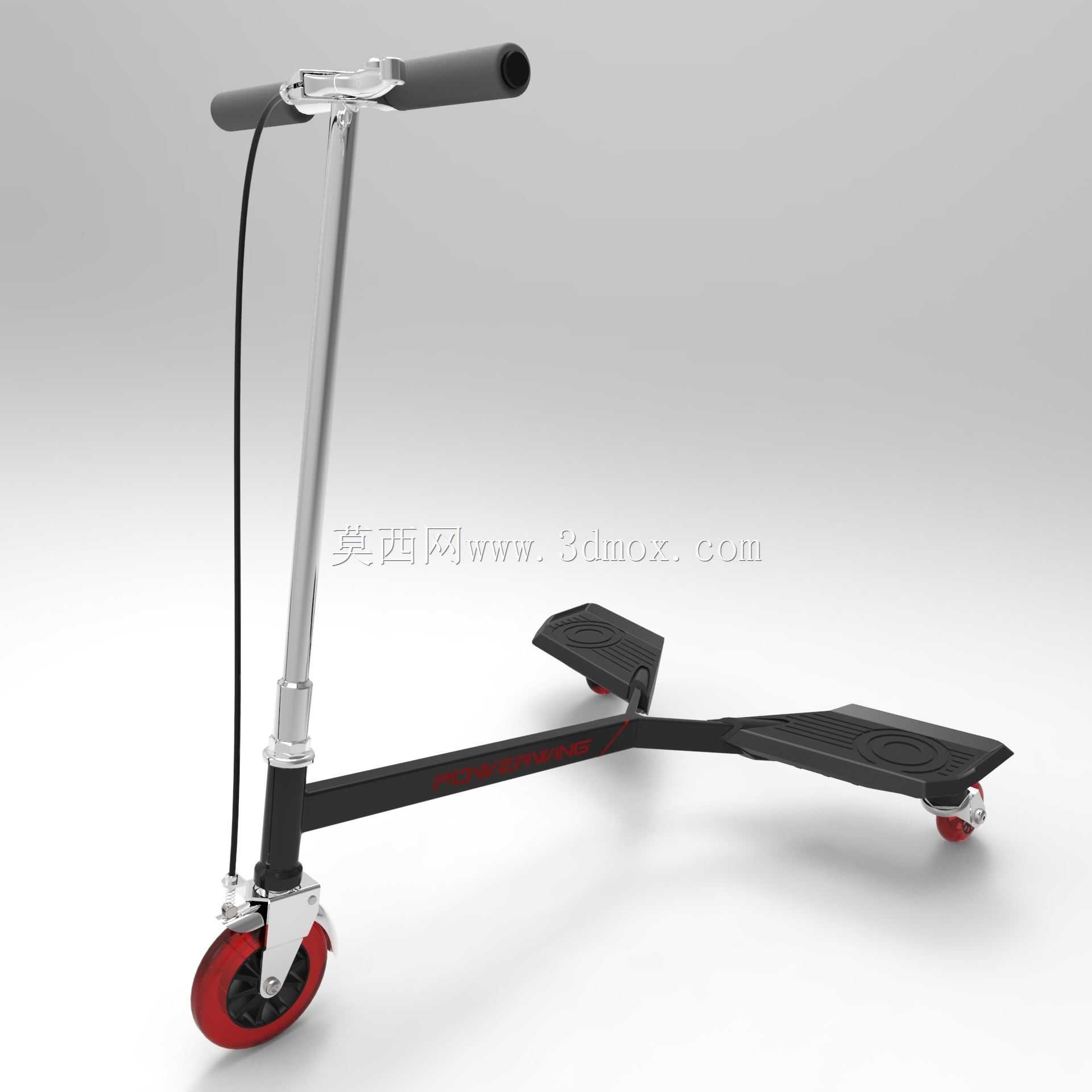

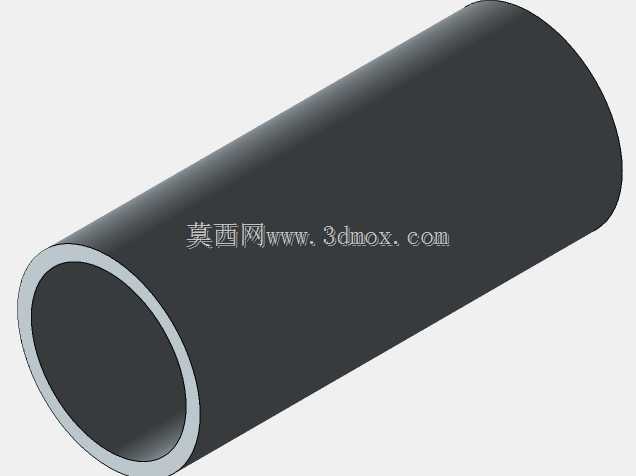

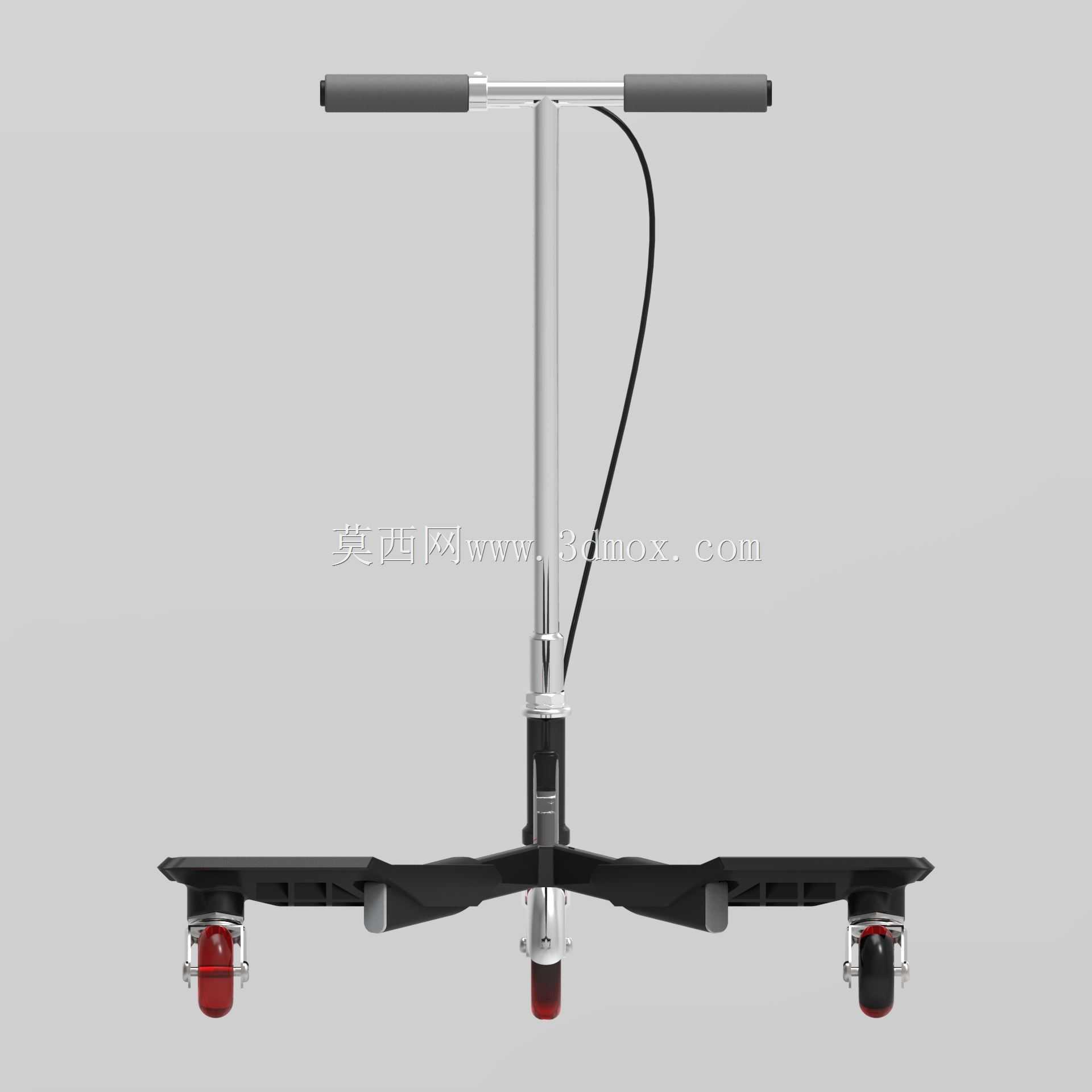

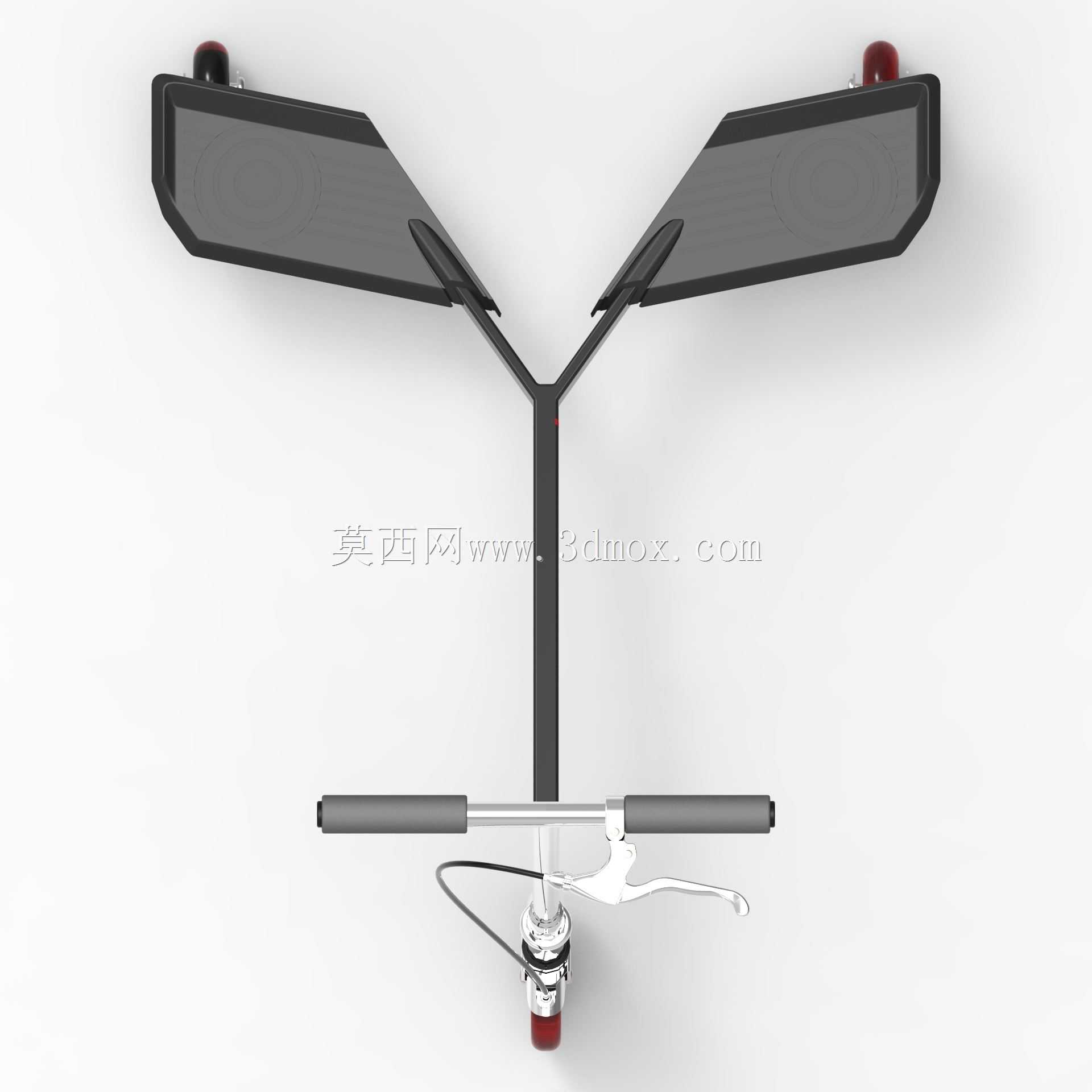

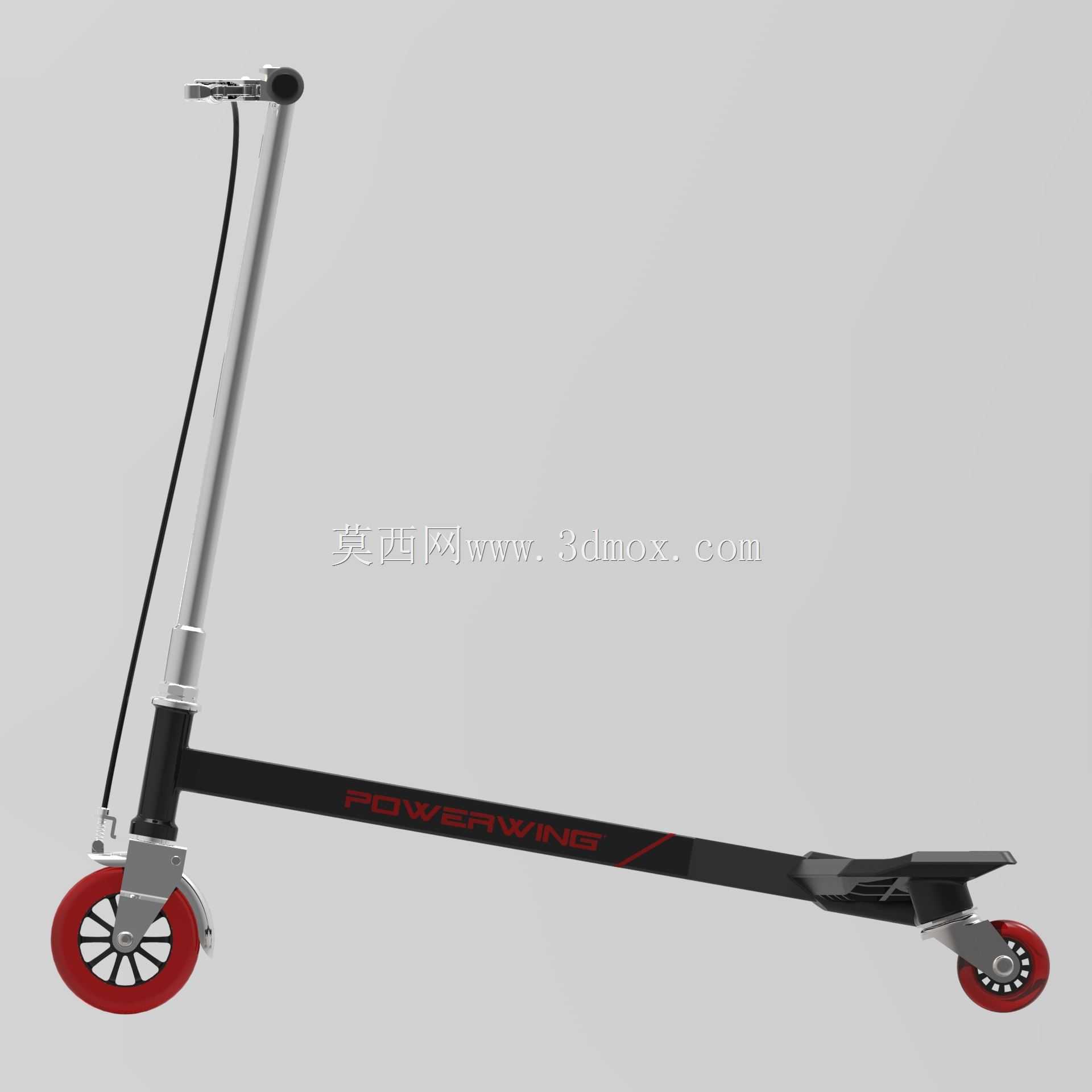

这款双翼结构的踏板滑行设备，主要面向城市短途休闲出行、青少年户外玩乐场景使用，区别于传统单踏板滑板车的双脚前后站位设计，采用左右分置的独立踏板结构，使用者可通过双脚交替踩踏施力配合身体重心偏移获得持续前进动力，无需像传统滑板车那样单脚蹬地，在平整铺装路面的短途移动中能有效降低使用者的体力消耗，同时提升滑行过程的操控趣味性。从结构设计层面来看，整车采用立管式转向结构，转向立管通过快拆锁紧结构与底部车架连接，可根据使用者身高调整立管伸出长度，适配不同身高区间的使用需求，立管顶部配置防滑橡胶握把，握把内置刹车拉线控制结构，刹车操作通过捏合握把即可实现前轮制动，制动响应直接，适配低速滑行场景的制动需求。前轮采用单轮万向转向结构，轮组配置高弹PU轮与双轴承结构，轮径尺寸控制在120mm左右，既能够过滤铺装路面的细小颠簸，也能保证转向过程的灵活性，前轮安装位置与立管下端的前叉通过轴销固定，安装边界预留了轮组转动的足够间隙，转向过程中轮组不会与车架、立管发生运动干涉。底部车架采用Y型主受力结构，主横梁从立管位置向后延伸，末端分叉连接左右两个独立踏板，踏板表面设置密集的防滑凸纹结构，增大鞋底与踏板的接触摩擦力，避免滑行过程中脚面打滑，两个踏板的踩踏平面高度差控制在15mm以内，保证双脚施力时的重心平衡，后轮采用单轮辅助支撑结构，安装在右侧踏板的末端位置，轮组尺寸略小于前轮，主要起到滑行过程的尾部支撑与转向辅助作用，轮组安装位置与踏板底部预留了足够的离地间隙，过弯倾斜时不会出现轮组剐蹭地面的情况。设计过程中重点考量了车架的受力分布，主横梁采用加厚铝合金型材结构，在保证整体结构强度的前提下控制整车自重，立管与车架的连接位置设置加强筋结构，承受转向过程中的交变载荷不会出现结构变形，刹车拉线沿立管内侧走线，通过线卡固定在管壁上，避免滑行过程中拉线晃动剐蹭轮组。整车的整体折叠结构可在立管快拆位置实现90度折叠，折叠后整车长度可缩短至原长度的60%左右，方便放入汽车后备箱或者居家收纳，各转动连接位置均配置耐磨衬套，长期使用不会出现松旷异响，踏板的踩踏受力上限经过结构校核，可承载最大100kg的使用载荷，满足普通成年人的短途代步使用需求。
