IDSA主题卷曲丝带创意标识摆件

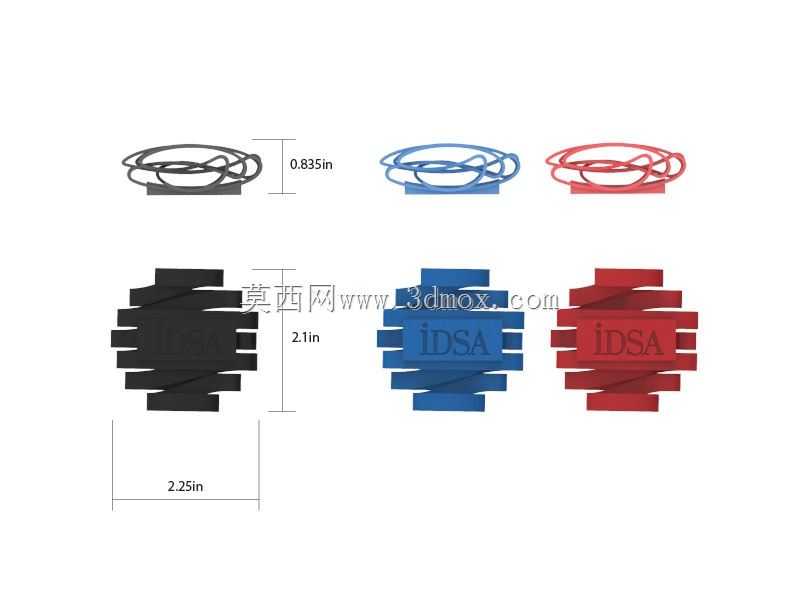

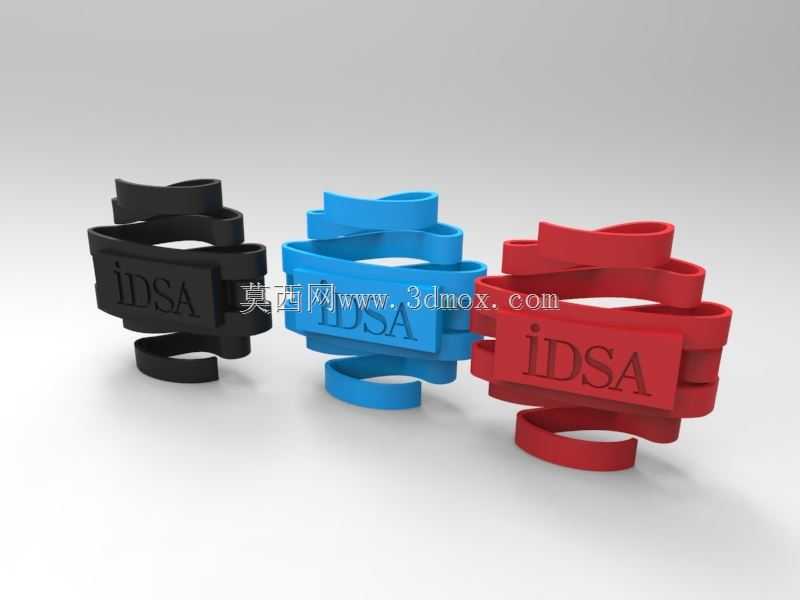

这类卷曲丝带造型的标识件，最初的设计出发点是适配行业活动的纪念展示场景，可放置在活动签到台、成果展示区作为视觉标识，也可作为3D打印工艺验证的测试样件，用来检验设备对连续曲面、悬空卷曲结构的成型能力。从结构设计逻辑来看，整体采用连续的带状曲面盘旋构成主体框架，中间预留平整的标识刻印区域，曲面过渡全程保持均匀壁厚，避免出现局部壁厚突变导致的打印翘曲、填充不均问题。建模过程中需要重点处理带状结构的扭转衔接，每一段卷曲的曲率半径都经过反复调整，既保证视觉上的流畅卷曲感，又要控制悬空角度在3D打印可支撑的范围内，减少打印过程中所需的支撑结构，降低后期处理的工作量。从安装与摆放边界来看，整个摆件底部采用三个错落的带状端面作为支撑脚，三个支撑点的投影覆盖整体重心范围，放置在水平台面上时不会出现倾翻问题，整体外轮廓的最大外接尺寸控制在常规桌面摆件的适配范围内，不需要额外的固定结构即可稳定摆放。功能层面，除了作为活动纪念标识外，该结构也可作为曲面建模的练习案例，帮助建模人员掌握扫掠、扭转曲面、实体加厚等特征的使用技巧，理解连续曲面建模中曲率连续的控制要点。在实际打印测试中，该结构可以很好地验证设备对小曲率曲面的成型精度，表面刻印的文字区域采用浅浮雕设计，深度控制在0.3-0.5mm区间，既保证文字辨识度，又不会因为刻印过深导致局部结构强度不足。带状结构的截面采用圆角矩形设计，边缘做R0.5的圆角处理，避免打印后出现锋利边缘，同时提升整体结构的抗弯折能力，日常拿取摆放时不容易出现断裂问题。设计过程中没有添加多余的装配结构，整体为一体化成型结构，不需要后续组装工序，打印完成后去除支撑即可直接使用，适合作为桌面装饰、活动伴手礼或者3D打印工艺展示样件使用。
