高精度视差伺服舵机结构三维建模

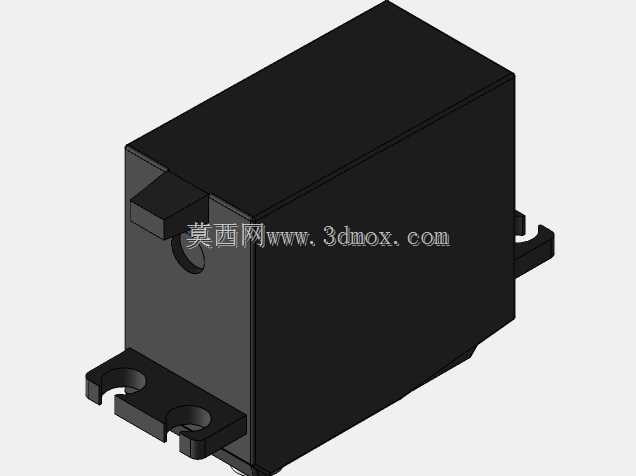

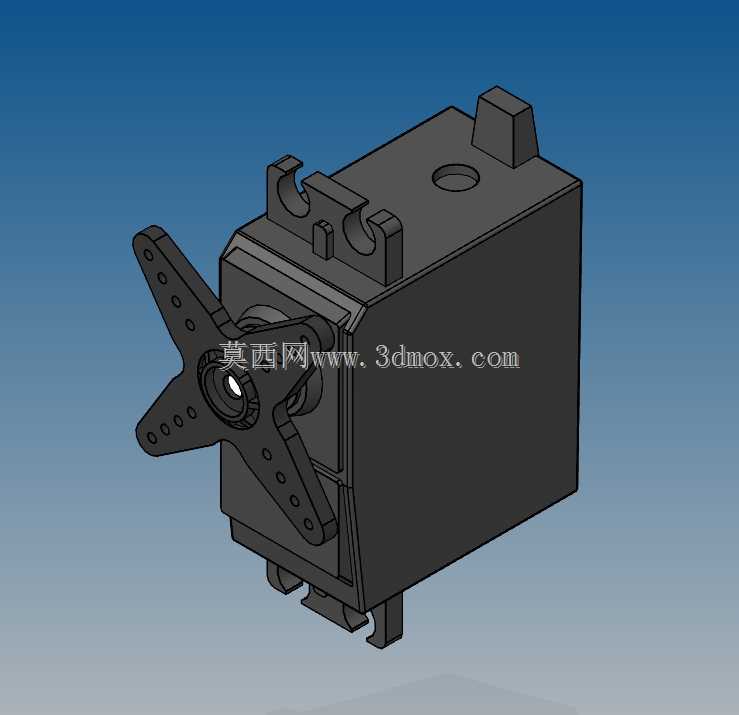

在小型自动化执行机构选型与结构设计工作中，舵机是应用频次极高的角度控制执行部件，这款视差伺服结构的三维建模，完整还原了这类舵机从外部安装接口到内部功能分区的全部结构细节，可直接用于小型机器人关节、航模舵面控制、教学实验平台、小型自动化工位转角驱动等场景的结构适配设计。从实际工程使用角度看，这类舵机的核心功能是接收控制信号输出指定角度的旋转扭矩，带动负载完成精准的角度定位动作，相比普通连续旋转电机，它自带角度反馈与位置锁定能力，不需要额外加装编码器就能实现0-180度范围内的任意角度停留，非常适合对空间占用、控制复杂度有严格限制的小型设备场景。建模过程中优先还原了产品的实际安装边界：主体为方正的黑色壳体结构，壳体顶部预留了定位安装孔位，底部带有卡扣式固定结构，可兼容卡接与螺丝锁付两种安装方式，能适配不同厚度的安装面板，前端输出轴搭配了多孔位十字形摇臂，摇臂上的不同孔径安装位可匹配不同规格的连杆、负载连接件，不需要额外加工转接件就能完成负载对接。设计思路上完全遵循实物的装配逻辑，壳体的拼接缝、顶部的凸起定位结构、侧面的走线避让槽都做了1:1还原，输出轴与壳体的配合间隙、摇臂与轴端的连接定位结构都按照实际装配公差做了预留，在做整机结构干涉检查时，可以直接将该模型导入装配体，模拟舵机在最大转角状态下与周边结构件的间隙，避免实际加工组装时出现运动干涉。从功能特性来看，这类视差伺服的扭矩输出、响应速度都针对小型轻量化负载做了优化，壳体采用高强度工程塑料材质，在保证结构强度的同时最大限度控制自身重量，非常适合对自重敏感的移动机器人、航模类产品，建模时也还原了壳体表面的加强筋结构，这些结构在不增加壁厚的前提下提升了壳体的抗形变能力，在螺丝锁付、长期受力状态下不会出现壳体开裂的问题。在做设备结构设计时，这类标准化的舵机模型可以大幅缩短选型适配的周期，设计人员不需要手动测绘实物尺寸，直接调用模型就能完成安装位的预留、摇臂运动行程的校核，同时可以根据模型的内部结构布局，合理规划设备内部的走线空间，避免舵机转动过程中刮蹭线材。
