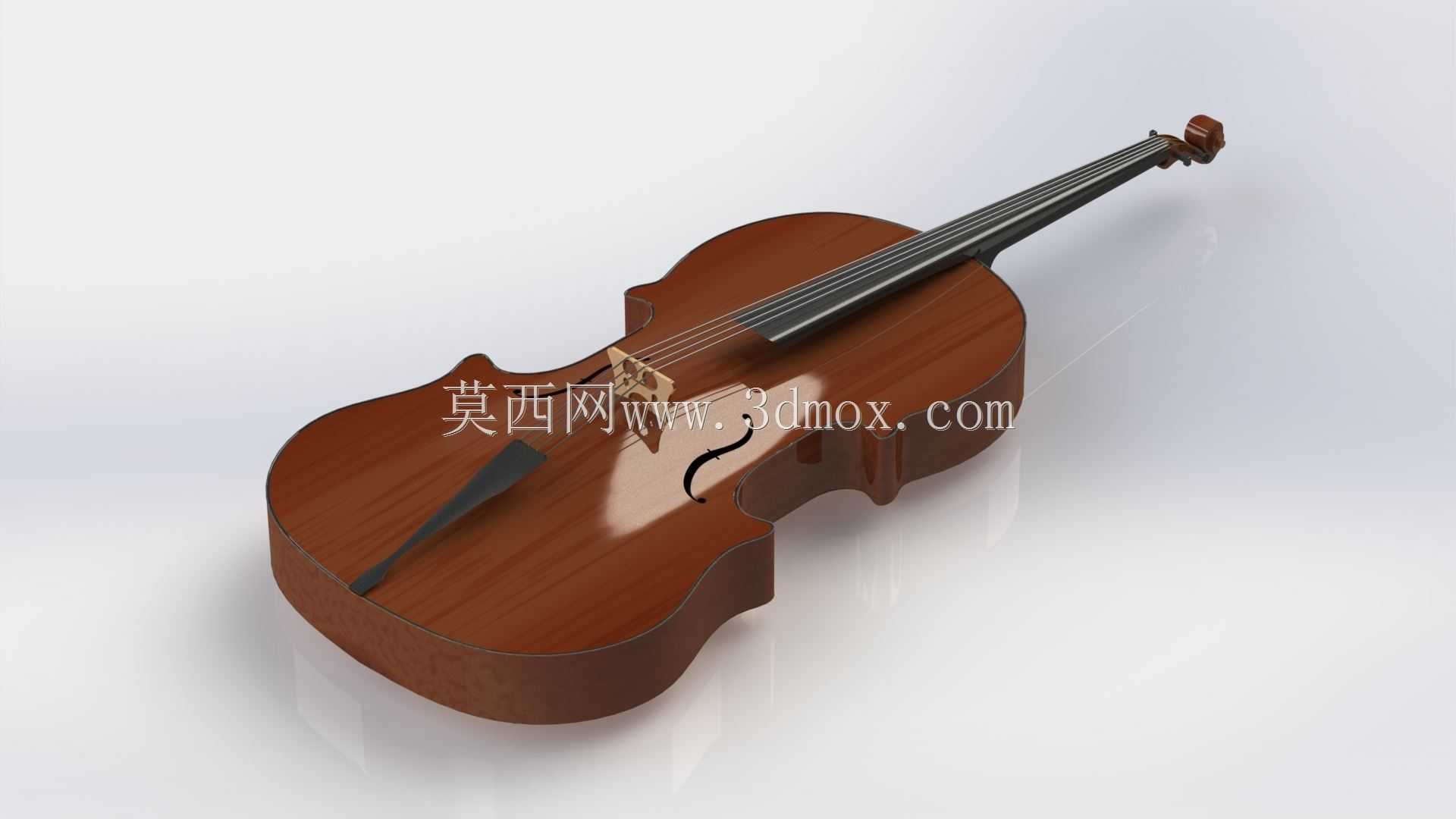

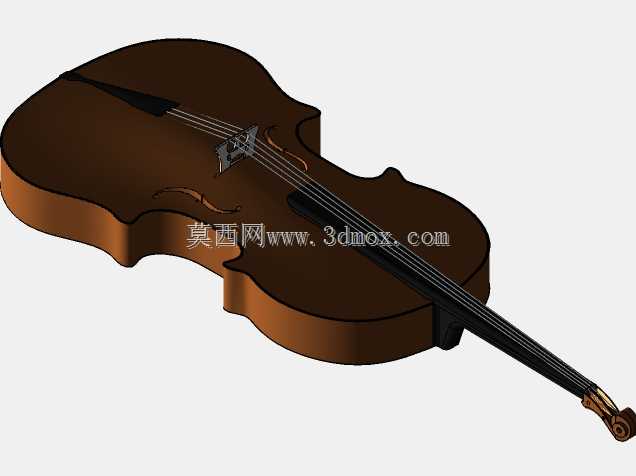

仿真木质小提琴结构三维设计作品

这款小提琴的三维结构设计，首先围绕乐器声学传导的核心需求展开，在建模阶段优先还原了实木小提琴的腔体曲率与板材厚度分布，毕竟小提琴的发声逻辑完全依赖共鸣箱的振动传导，面板的弧度、音孔的开敞角度、背板的支撑弧度都直接影响音色的传递效率。从实际应用场景来看，这类高精度的乐器三维模型，既可以作为乐器制造厂商打样前的结构验证载体，也能用于文创展示、虚拟演奏场景的素材搭建，还能给手工制琴师提供结构参考，规避传统手工放样的尺寸偏差。

设计过程中，首先梳理了小提琴各部件的装配逻辑：琴头的弦轴孔位与指板的安装基准做了同轴度约束，确保琴弦安装后能保持均匀的张紧角度，避免出现弦距偏差导致的按弦卡顿；琴身的侧板拼接边界做了贴合面的公差预留，模拟实木粘接时的胶层厚度，让虚拟装配的状态和实际生产的装配逻辑完全匹配。指板的弧度按照实际演奏的按弦需求做了曲面优化，从琴枕位置到琴码位置的指板高度差做了线性过渡，保证不同把位按弦时的手感一致性。

外形尺寸上严格遵循常规4/4小提琴的比例边界，总长度控制在356mm左右，共鸣箱的最宽处控制在208mm上下，琴身厚度在边缘位置保持3.5mm左右的板材厚度，到音梁位置逐步加厚到6mm，还原实木小提琴的板材厚度渐变特性，这个厚度分布是长期制琴实践中验证过的最优振动区间，过厚会导致音色发闷，过薄则会出现结构强度不足、容易开裂的问题。音孔的f型轮廓完全按照斯特拉迪瓦里式琴型的比例绘制，两个音孔的对称度误差控制在0.1mm以内，避免不对称结构导致的共鸣偏差。

琴码的位置做了定位约束，距离琴颈末端的位置严格对应有效弦长的基准点，确保琴弦振动的有效长度符合标准，琴码的脚面做了和面板弧度完全贴合的曲面处理，模拟实际安装时琴码与面板的紧密接触，保证琴弦振动能高效传递到共鸣箱。腮托的安装位置做了人体工学的角度调整，贴合演奏者下颌的接触曲面，避免长时间演奏的硌压感，尾柱的安装孔位做了同轴设计，方便拉弦板的固定与调整。整个建模过程没有做过度的艺术化夸张，所有结构都能对应实际制琴工艺的加工流程，不管是用于数控加工的刀路生成，还是3D打印的样件制作，都能直接提取结构特征使用，不需要做额外的结构补全。
