立式红色热水过滤装置结构设计

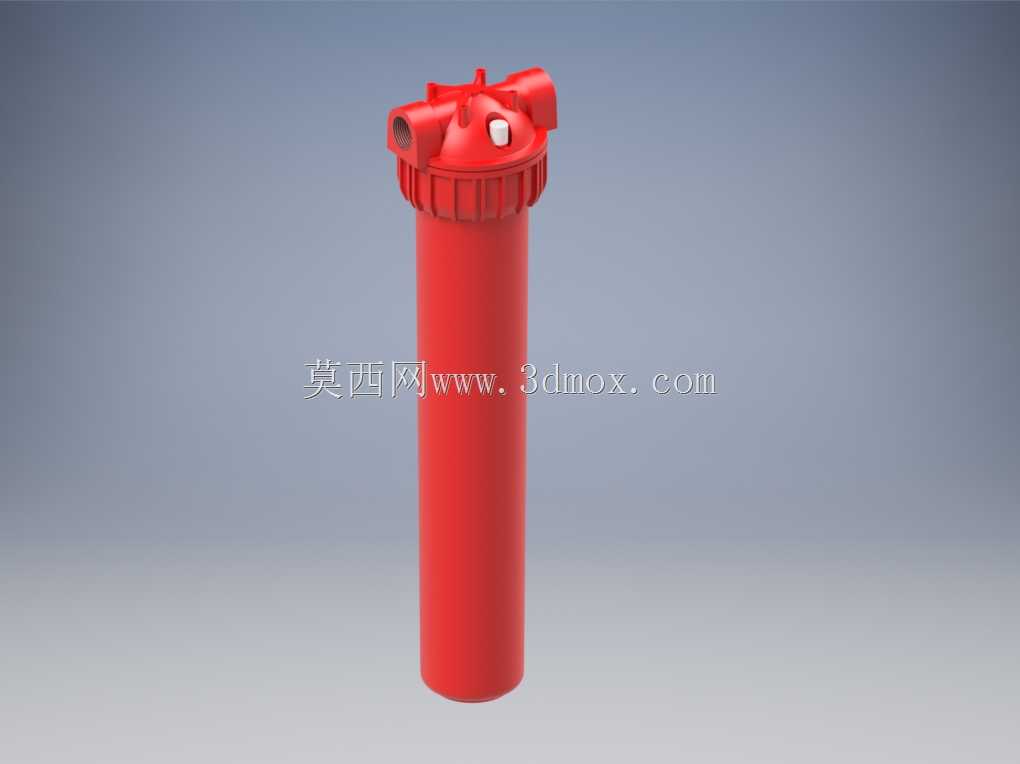

这款立式红色热水过滤装置，主要面向民用热水管路、小型商用供水系统、暖通循环水支路等场景的水质过滤需求，可拦截热水中的泥沙、铁锈、大颗粒悬浮杂质，避免杂质堵塞下游的热水器、水龙头、换热盘管等用水设备，延长末端涉水设备的使用寿命，降低管路堵塞、阀芯磨损的故障概率。装置整体采用立式长筒结构设计，主体滤壳为一体化注塑成型的红色耐压结构，顶部集成多接口的阀头端盖，端盖处设置加强筋结构提升承压能力，同时预留手动排气结构，可在设备初次通水或检修后快速排出壳体内的空气，避免气阻影响水流通畅。端盖两侧设置标准管螺纹接口，适配常规1英寸管径的管路连接，安装时无需额外定制转接头，可直接对接现有热水管路，降低现场安装的改造成本。滤壳底部做圆弧过渡处理，既避免应力集中提升壳体耐压性能，也减少内部水流死角，降低杂质淤积残留的概率。设计过程中充分考虑热水工况的使用需求，壳体材质适配高温水环境的使用要求，可耐受持续热水输送的温度工况，端盖与滤壳的连接采用旋合式密封结构，搭配耐高温密封胶圈，确保高温带压工况下无渗漏风险。产品的安装边界预留充足操作空间，顶部接口间距符合常规管路安装的操作距离，后期更换内部滤芯时，只需旋开顶部端盖即可完成滤芯更换，无需整体拆卸装置，日常维护操作简便。整体外形采用细长立式结构，占用横向安装空间小，可适配狭小的管路井、设备夹层、橱柜下方等安装场景，红色的外观标识也便于运维人员快速识别热水管路的过滤节点，在多管路排布的设备间内可快速定位该装置，提升日常巡检、维护的效率。装置内部可适配对应规格的过滤滤芯，根据不同的水质过滤需求更换不同精度的滤芯，实现从粗滤到精滤的不同过滤等级切换，适配不同场景的水质处理要求。
