家用五级反渗透净水处理设备结构

这套反渗透净水设备主要面向民用饮用水净化场景，可适配家庭厨房厨下安装、小型办公区直饮水供应、商用门店饮水预处理等多种日常用水净化场景，核心作用是对市政自来水进行多级分级过滤，去除水中的泥沙、铁锈、胶体、余氯、重金属离子、细菌微生物等各类杂质，最终产出可直接饮用的洁净纯水，满足日常直饮、烹饪、食材清洗等高品质用水需求。

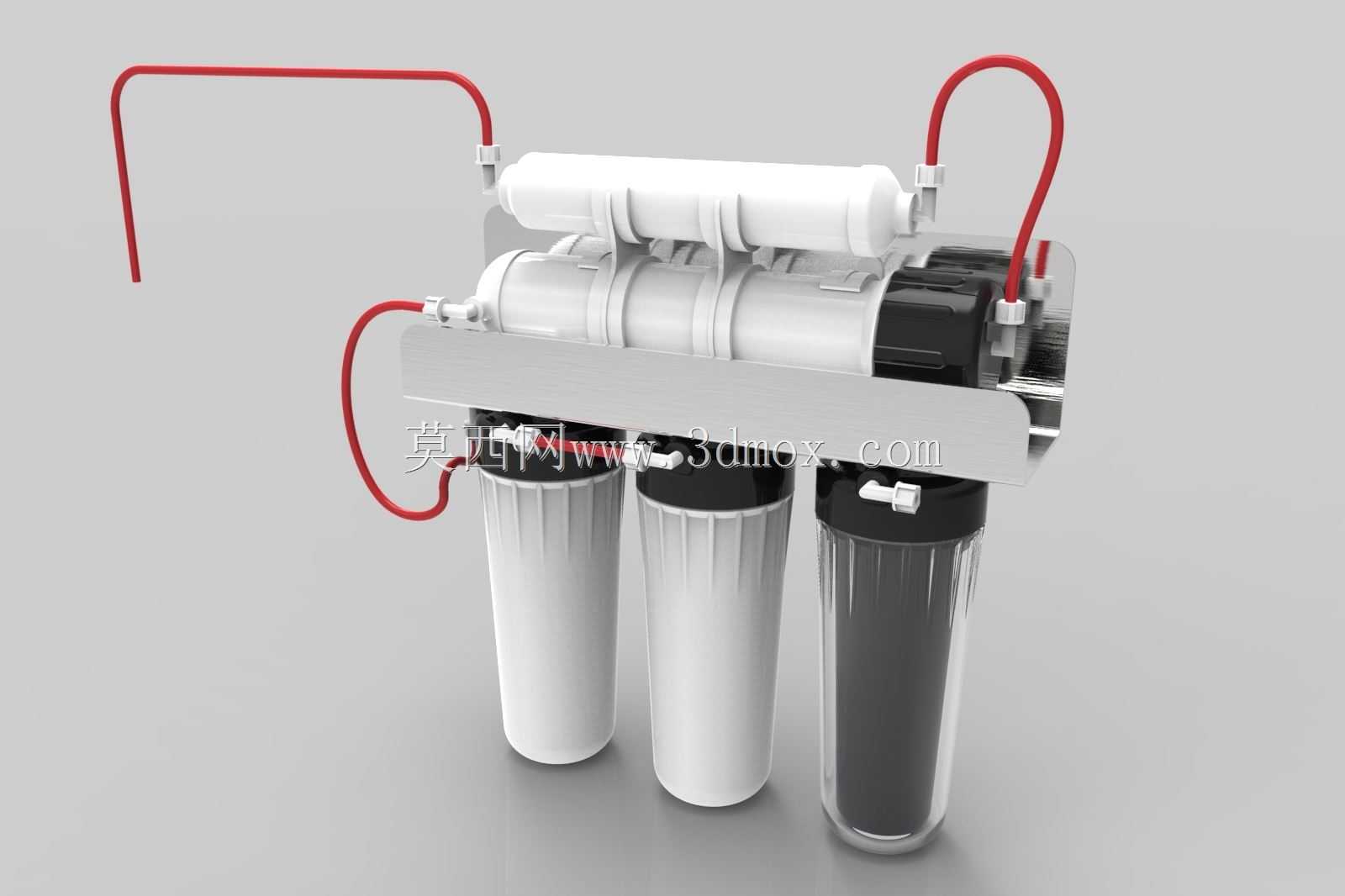

从功能特性来看，设备采用五级递进式过滤架构，前端配置三个垂直布置的前置滤瓶，分别承担PP棉初级粗滤、颗粒活性炭吸附余氯异味、压缩活性炭深度吸附有机物的前置处理功能，可提前拦截大颗粒杂质、吸附异色异味，保护后端核心反渗透膜元件；滤瓶上方横向布置的膜壳用于装载反渗透膜元件，是整套设备的核心过滤单元，依靠反渗透膜的高精度筛分特性实现离子级别的杂质分离；最上方横向布置的小型后置滤芯为后置活性炭滤芯，用于进一步改善出水口感，去除纯水储存过程中可能产生的异味，提升最终出水的饮用体验。设备管路采用快接式连接结构，红色管路标识为高压浓水输送路径，清晰区分进水、纯水、浓水的流道走向，既降低了组装过程中的管路接错风险，也方便后期维护时快速识别对应管路，更换滤芯时无需复杂的管路拆装操作。

从设计思路来看，整套设备采用壁挂式集成安装布局，所有滤瓶、膜壳、滤芯都固定在同一块金属安装挂板上，整体结构紧凑规整，没有冗余的外凸结构，安装时仅需将挂板固定在墙面或柜体侧壁即可完成主体固定，大幅节省安装占用空间。设备整体宽度控制在400毫米以内，垂直安装高度约480毫米，前后厚度不超过200毫米，可完美适配常规家用厨下橱柜的内部安装空间，不会过度占用橱柜储物容积；安装时需预留上方100毫米、左右各50毫米的操作空间，方便后期更换滤芯时完成滤瓶旋拧、管路插拔等维护操作，进水口、浓水口、纯水口都布置在设备侧方，可适配标准的4分家用供水管路接口，无需额外定制特殊转接管件，普通水电安装人员即可快速完成设备的接驳调试。设备的滤瓶采用透明与半透明搭配的设计，可直观观察前置滤芯的污染状态，方便用户及时判断滤芯更换周期，避免滤芯超期服役导致的二次污染问题，整体结构兼顾了过滤性能、安装便利性与后期维护的便捷性，适配民用净水场景的实际使用需求。
