贝尔412直升机旋翼头螺旋桨结构模型

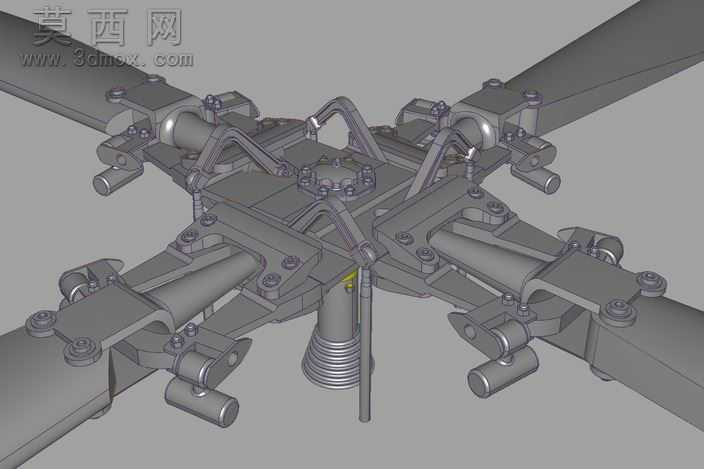

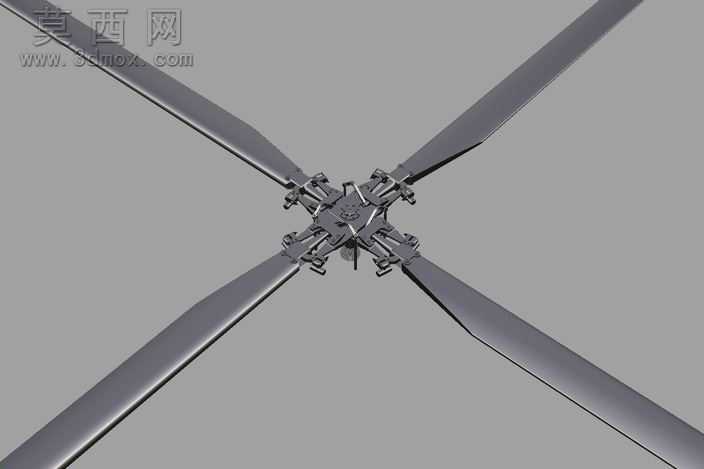

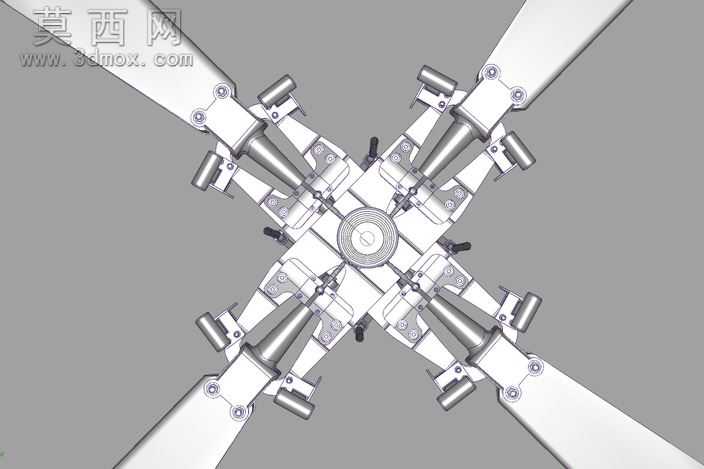

本模型为贝尔412直升机旋翼头螺旋桨的高精度三维结构模型，最初为商业3D动画制作项目开发，完整还原了直升机主旋翼核心传动与变距机构的全部细节。建模阶段以真实贝尔412旋翼系统的工程参数为基准，采用自顶向下的装配设计思路，先搭建旋翼主轴、中央铰支座的核心基准骨架，再逐层拆分绘制挥舞铰、摆振铰、变距拉杆、桨夹基座、连接紧固件等子部件，每一处螺栓孔位、轴套配合间隙、管路走线位置都严格对照实物结构比例绘制，整体装配约束完全符合真实机械运动逻辑，可直接用于运动仿真演示。参数设计上，模型还原了四桨叶旋翼系统的布局特征，各铰接点的转动行程、拉杆的调节余量、桨夹的安装角度都匹配真实旋翼的操纵参数，整体尺寸比例与贝尔412实装旋翼头保持一致，无结构失真或比例失调问题。渲染材质环节采用哑光航空金属材质模拟主体承力结构的铸钢、铝合金部件，对金属管路、紧固件添加了轻微的磨损做旧质感，铰接转动部位添加了润滑脂的半光泽质感，桨叶根部的复合材料连接段采用哑光复合材质区分，整体渲染效果贴近真实机械部件的视觉特征，可直接用于商业宣传动画、科普演示画面的渲染输出。结构原理上，模型完整呈现了铰接式旋翼头的核心工作逻辑：中央主轴承接主减速器输出的扭矩，通过挥舞铰释放桨叶上下挥舞的自由度，摆振铰抵消桨叶前后摆振的载荷，变距拉杆连接自动倾斜器与桨夹，实现总距与周期变距的操纵传递，所有铰接部件的连接关系都清晰可辨，能够直观展示直升机旋翼的操纵原理。软件兼容方面，模型提供STEP、IGES通用中间格式文件，可直接导入SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件进行编辑修改，同时附带Autodesk Inventor2010版本的原生工程文件，也可兼容3ds Max、Maya等动画渲染软件直接调用，无需额外修复破面或重新装配。研发教学应用层面，该模型既可以作为直升机旋翼系统研发的参考原型，用于验证变距机构的运动干涉、载荷传递路径设计，也可作为航空机械专业的教学演示教具，帮助学员理解铰接式旋翼头的结构组成与工作原理，还可用于航空主题的科普展项、商业动画的素材制作，适配多场景的使用需求。
