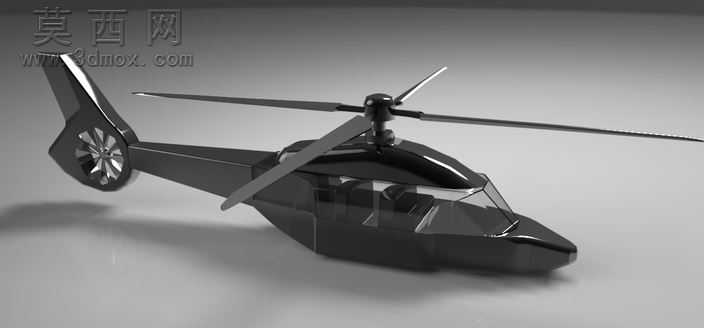

概念直升机外观结构NX设计三维数模

本模型为创作者首次完成的三维设计项目，最初采用NX软件开展全流程建模工作，建模过程中从直升机整体气动外形轮廓入手，先绘制机身主体的曲面控制线，通过扫掠、放样等曲面命令构建流畅的低风阻机身外壳，再依次细化驾驶舱透明舱段、主旋翼安装基座、尾梁结构、尾桨涵道等独立部件，建模阶段同步完成各部件的装配约束校验，确保主旋翼、尾桨与机身的连接位置符合常规直升机的结构布局逻辑，因初始NX文件的零件命名与装配层级较为零散，创作者最终导出通用STP格式作为主分享文件，降低不同软件用户的打开门槛。参数设计层面，模型严格参照轻型通用直升机的比例关系设定尺寸，主旋翼长度、尾梁延伸长度、机身截面宽度均按照真实同级别直升机的缩放比例设置，旋翼叶片的翼型截面采用简化的对称翼型，既保证外观还原度，也避免过度复杂的曲面导致文件体积过大，涵道尾桨的叶片数量、安装角度也做了符合空气动力学逻辑的参数设定，整体模型无多余的冗余特征，参数树逻辑清晰可追溯。渲染材质方面，展示效果图中机身主体采用亮面黑色烤漆材质，模拟民用高端直升机的金属漆面质感，设置了合适的反射率与粗糙度参数，还原漆面在光照环境下的高光与漫反射效果，驾驶舱舱盖采用高透亚克力材质，添加轻微的折射与反射效果模拟真实座舱玻璃的视觉表现，旋翼叶片采用哑光深灰色复合材料材质，尾桨的金属部件则设置了拉丝金属质感，整体渲染光影柔和，清晰展现模型的曲面流畅度与结构细节。结构原理上，模型还原了常规单旋翼带涵道尾桨直升机的核心布局，主旋翼负责提供主要升力与飞行姿态控制的力矩，涵道式尾桨抵消主旋翼旋转产生的反扭矩，相比外露尾桨具备更高的低空作业安全性，机身整体采用流线型设计降低前飞过程中的空气阻力，驾驶舱位置预留了符合人体工程学的乘坐空间布局，尾梁从机身后部平滑延伸至尾桨段，保证整体结构的受力合理性。软件兼容层面，模型除了提供通用STEP/IGES、STL格式外，还附带了SolidWorks2012版本的原生文件，同时包含渲染效果图文件，STEP、IGES作为通用三维交换格式，可被UG、Creo、CATIA等绝大多数主流三维机械设计软件直接打开编辑，STL格式可直接用于3D打印验证，无需额外的格式转换，不同软件的用户都可以快速调取模型开展后续工作。研发教学应用层面，该模型可作为航空航天类专业的直升机结构认知教学案例，帮助初学者理解单旋翼涵道尾桨直升机的整体布局逻辑，也可作为三维建模初学者练习曲面建模、装配设计的参考素材，同时也能作为概念飞行器外观设计的原型参考，用于后续的气动仿真验证、3D打印航模制作、影视动画素材制作等场景，对于刚接触三维设计的爱好者而言，也可以通过拆解该模型的结构，学习从整体轮廓到局部细节的建模思路，掌握通用三维格式导出与跨软件兼容的相关技巧。
