自定义球笼式等速万向节三维结构设计

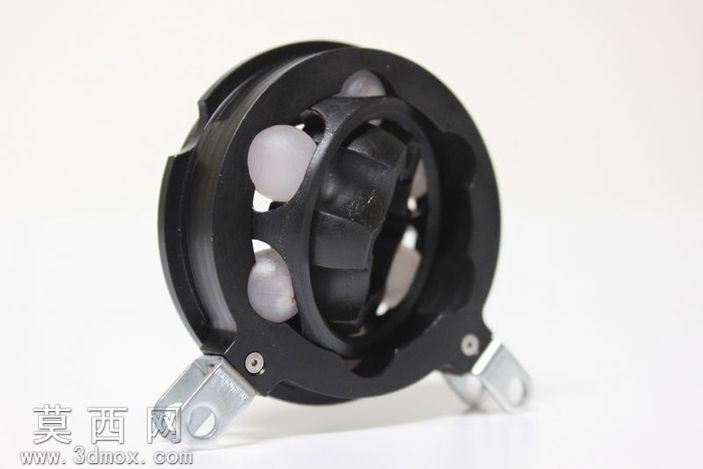

本作品为自定义设计的球笼式CV万向节三维建模成果，建模过程采用全参数化尺寸驱动逻辑，所有结构尺寸均关联至草图2中的基础参数，可通过修改核心驱动尺寸快速完成不同规格万向节的结构迭代，无需重复搭建特征框架，大幅提升同系列传动部件的设计效率。建模阶段首先完成内外滚道的基准曲面搭建，严格匹配球笼式万向节的等速传动几何原理，保证钢球在任意轴间夹角下始终处于两轴夹角的平分面内，确保动力传递过程的等速特性；其次完成保持架（球笼）的结构建模，对保持架的窗孔位置、壁厚、内外球面配合公差进行精细化特征处理，保证六颗传动钢球可在窗孔内灵活转动，同时不会出现轴向窜动脱落的问题；随后完成星形套、钟形壳的连接耳结构建模，对安装孔位、连接止口的特征进行细节优化，还原实际零件的装配定位结构。材质渲染阶段针对不同零件匹配对应工业材质属性：钟形壳与保持架采用高强度合金钢材质，添加表面发黑处理的哑光黑金属质感，还原热处理后的零件表面色泽；传动钢球采用高碳铬轴承钢材质，添加高抛光镜面金属效果，体现轴承钢球的高精度加工表面特性；连接耳部位采用镀锌钝化处理的金属材质，呈现银白略带彩钝的金属光泽，区分不同工艺处理的零件区域。结构设计上充分考虑实际装配逻辑，所有配合面预留合理的装配间隙，钢球与内外滚道、保持架窗孔的配合关系符合实际万向节的运动要求，可在三维软件中完成不同轴夹角下的运动仿真，直观展示等速万向节的动力传递过程，清晰呈现钢球随轴夹角变化的运动轨迹，帮助理解球笼式万向节的工作原理。整个建模过程严格遵循机械设计规范，所有圆角、倒角、退刀结构均按照实际加工工艺要求添加，不存在无法加工的畸形特征，参数化的设计框架可直接适配不同扭矩等级、不同安装尺寸的万向节设计需求，可作为传动系统设计、机械原理教学演示的参考模型。
