菱形阵列式扩大平展钣金结构设计

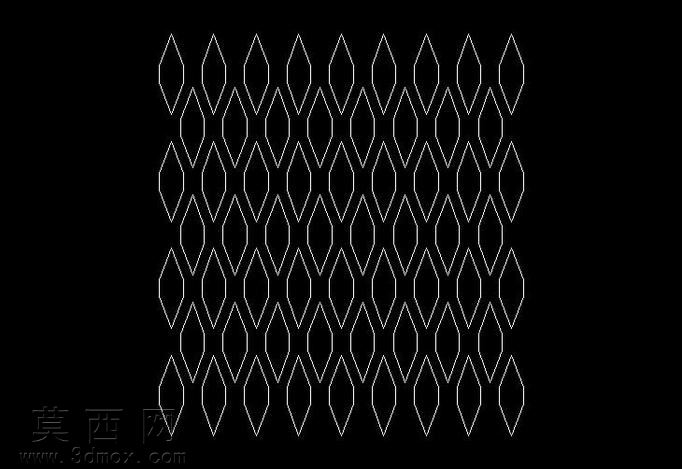

本作品为优化表达形式的扩大平展钣金结构，建模阶段依托三维参数化设计工具完成整体轮廓的精准构建，首先确定单组菱形钣金单元的基础轮廓参数，对菱形的边长、端部尖角角度、侧边弯折预留量进行统一设定，保证单个单元的结构一致性，为后续阵列排布打下标准化基础。建模过程中重点考量钣金平展工艺的实际需求，所有菱形单元的轮廓线均预留了钣金折弯、裁切的工艺余量，避免后续加工环节出现尺寸偏差。完成单个菱形单元的参数化建模后，通过规则矩形阵列工具完成多排多列的单元排布，横向与纵向的单元间距经过反复测算，既保证平展后整体板面的利用率最大化，也预留了单元之间连接裁切的工艺间隙，阵列排布时对相邻排的单元进行错位对齐，让整体结构在平展状态下形成规整的菱形网格视觉效果，同时也让展开后的钣金件应力分布更加均匀，减少后续弯折成型时的形变风险。材质设定上选用常用的冷轧钣金钢材材质，对轮廓线做了高亮白色线框渲染处理，搭配纯黑色背景突出结构的排布逻辑与轮廓细节，让观看者可以清晰分辨每一个菱形单元的轮廓与整体阵列的排布规律，无需额外标注即可快速理解平展结构的布局逻辑。结构设计上摒弃了传统钣金平展件的单一整板设计思路，采用单元化阵列的扩大平展形式，相比常规平展钣金件拥有更大的展开覆盖面积，同时单元化的轮廓设计也让后续弯折成型时的材料形变更加可控，减少局部应力集中导致的板材开裂问题。设计过程中反复调整了菱形单元的尖角角度与阵列间距，经过多次平展模拟验证，确保整个钣金件在平展状态下无轮廓重叠、无尺寸冲突，所有单元的连接位都符合钣金加工的工艺要求，既优化了平展结构的表达形式，也兼顾了实际加工的可行性，能够为同类大尺寸平展钣金件的设计提供清晰的参考逻辑，解决了传统大平展钣金件展开后轮廓杂乱、工艺余量难把控的问题。
