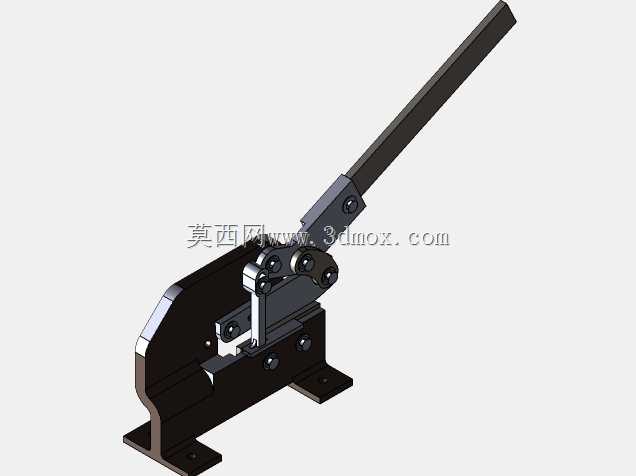

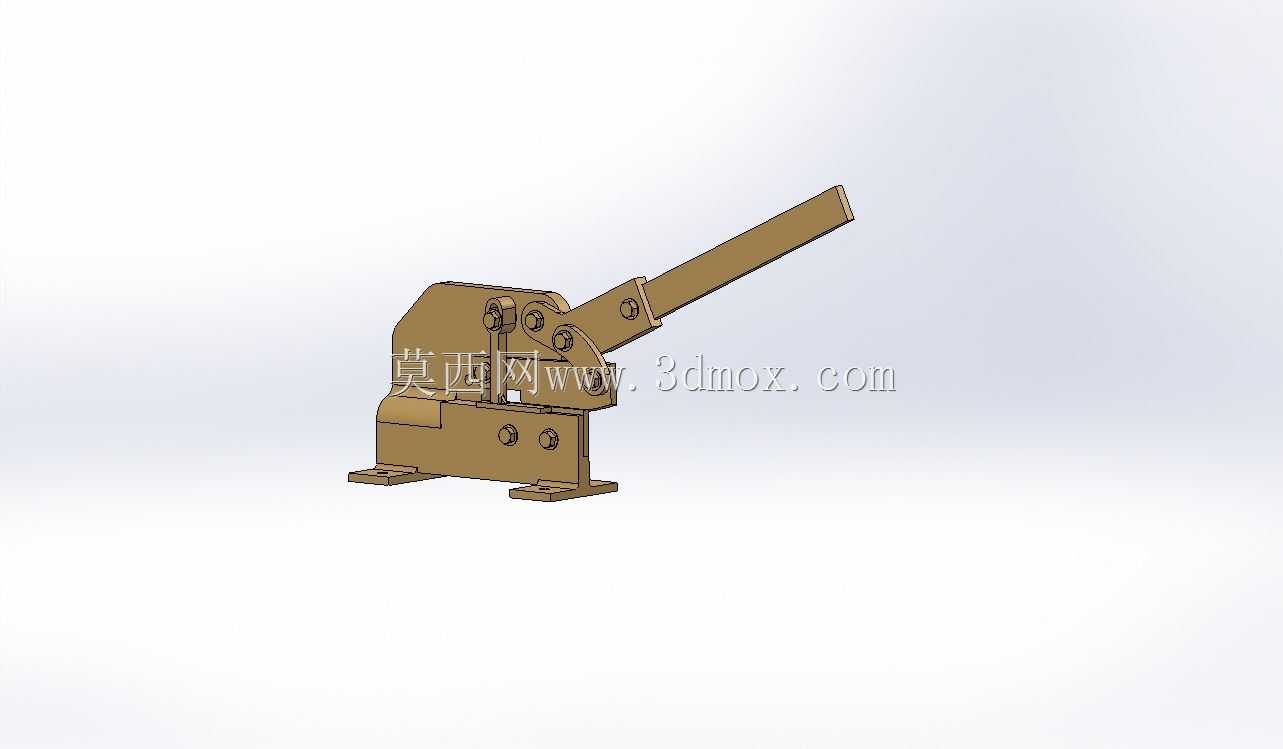

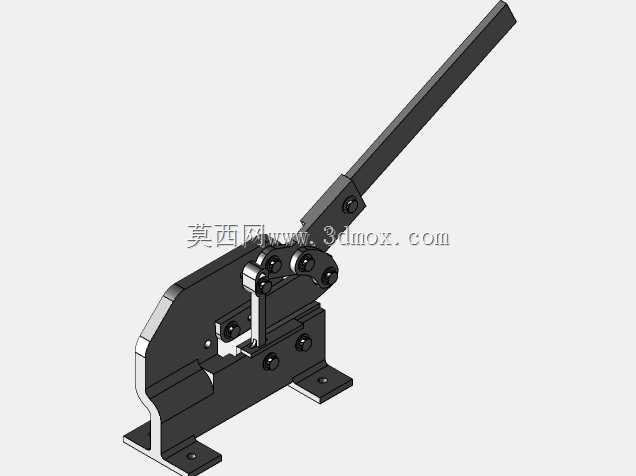

手动杠杆式薄板剪切加工设备结构

这款手动薄板剪切设备主要面向小型钣金加工场景、五金维修作坊、工地现场临时加工作业以及职业院校实训教学场景使用，能够在无电力供应的作业环境下完成薄金属板材的定长剪切、裁边、料头切断等加工操作，无需外接气源或电源，整体结构紧凑便携，可直接固定在工作台面完成安装，适配零散小批量的薄板剪切需求，弥补大型电动剪板机无法移动作业、小批量加工成本过高的使用短板。设备核心采用杠杆增力结构设计，通过加长操作手柄的力臂长度放大操作力，操作人员仅需施加较小的下压力即可带动上剪刃完成剪切动作，有效降低作业劳动强度；剪切刃口采用错位斜刃设计，剪切过程中刃口逐步切入板材，相比平刃剪切大幅降低所需剪切力，同时避免板材剪切边缘出现翘曲、毛刺过大的问题，剪切后的板材断面平整，可直接用于后续折弯、铆接等工序，无需额外修边处理。设备底座预留四个对称分布的安装孔位，可通过螺栓快速固定在木质或金属工作台面上，安装时需保证底座与工作台面完全贴合，避免剪切作业时设备晃动影响剪切精度；整体结构采用铰接连杆传动，各铰接点均设计有耐磨衬套结构，长期使用磨损后可单独更换衬套，无需更换整体结构件，降低设备维护成本。设备的定料挡板可根据剪切长度需求调整位置，剪切时将板材靠紧挡板即可保证剪切尺寸一致性，无需反复测量划线，有效提升小批量剪切作业的加工效率；剪刃间隙可通过侧边的调节螺栓进行微调，能够适配不同厚度的低碳钢板、铝板、铜板等常见金属薄板的剪切需求，避免间隙过大导致板材剪切变形、间隙过小造成刃口异常磨损的问题。整体外形采用落地台式布局，操作手柄处于人体站立作业的舒适操作高度，长时间作业不易产生疲劳，设备整体重量控制合理，单人即可完成搬运转移，可灵活适配不同作业场地的使用需求，无论是固定工位的日常加工作业，还是外出上门维修的临时剪切需求都能很好满足，设备的所有运动部件均做了圆角防护处理，操作时不易剐蹭操作人员，提升手动作业的使用安全性。
