搭扣式弹簧拉紧锁扣结构设计

这款搭扣式弹簧拉紧锁扣，是工业箱体、设备舱门、工装夹具领域常用的快锁式连接件，主要应用在需要频繁开合、同时要求闭合后具备足够预紧力的场景，比如工业设备的检修舱门、物流周转箱的箱盖锁合、小型机电设备的外罩固定、特种车辆的工具箱锁止、生产线工装夹具的快速压紧等场景，相比传统螺栓紧固、旋转锁扣结构，它不需要额外工具即可完成开合操作，单人徒手就能实现快速解锁与锁止，大幅提升日常检修、物料存取、工装拆装的操作效率。

从功能特性来看，这款锁扣依靠内置的弹簧提供持续的拉紧预紧力，锁合状态下可以抵消设备运行产生的振动冲击，避免锁扣因为颠簸、震动出现自行松脱的问题，弧形的扳动压片采用杠杆力臂设计，锁合操作时只需要施加较小的按压力，就能带动锁钩完成扣合拉紧，解锁时向上扳起压片即可释放锁止张力，操作手感顺畅不会出现卡滞。锁体底座带有两个安装固定孔，可以通过螺栓或者铆钉将锁体部分固定在安装基座上，活动压片的挂钩端可以适配不同厚度的配合挂耳，在一定范围内兼容安装面的尺寸公差，即使安装面存在小幅的装配间隙，也能通过弹簧的伸缩量完成补偿，保证锁合后的紧密贴合，不会出现闭合后松动晃荡的情况。

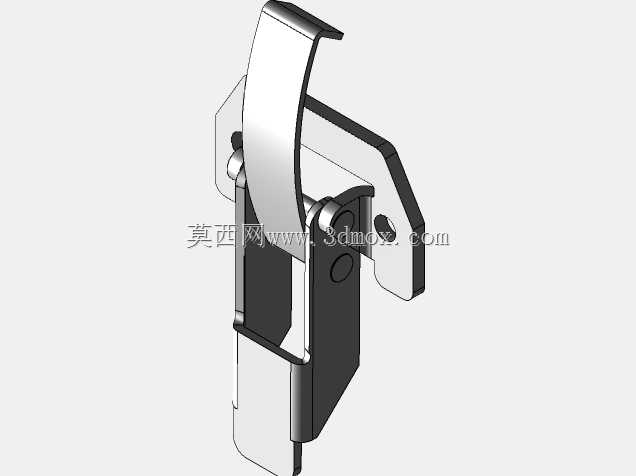

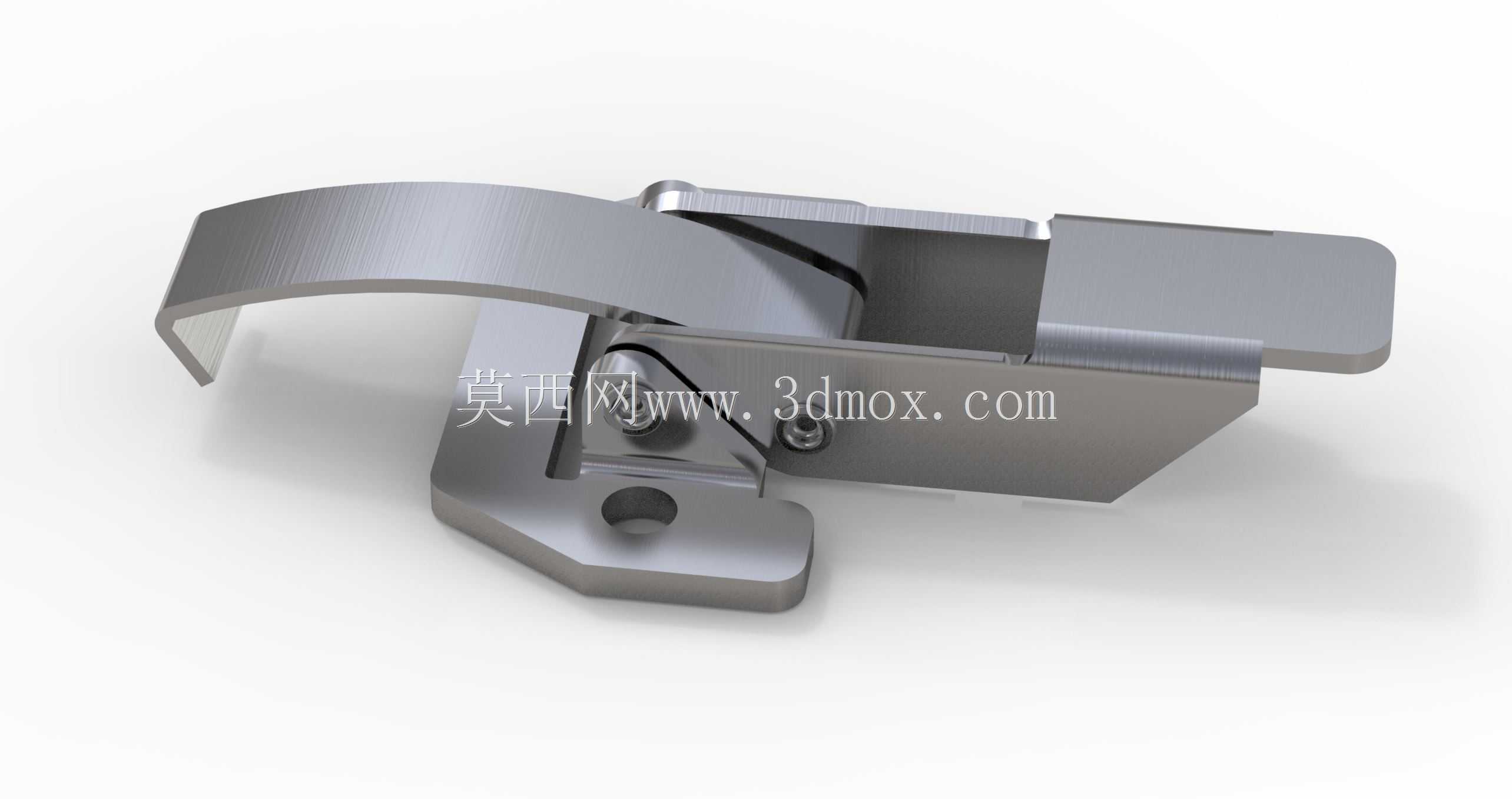

在设计思路上，这款锁扣整体采用一体化弯折成型的金属结构，尽可能减少零散的拼接零件，降低长期使用过程中零件松脱、失效的概率，所有外露的棱边都做了圆弧过渡处理，避免操作过程中划伤操作人员的手部，弹簧部件隐藏在锁体内部结构中，不会直接暴露在外，既可以避免外界的灰尘、水汽侵蚀弹簧造成锈蚀失效，也能防止操作时衣物、线缆勾挂到弹簧引发故障。外形方面，锁体整体采用紧凑的扁平化设计，安装后突出安装面的高度较低，不会在设备外侧形成突兀的凸起，避免设备搬运、移动过程中锁扣被外物磕碰造成变形损坏，安装边界上，底座的两个固定孔采用对称式布局，安装时不需要复杂的定位工序，只需要在安装面加工对应尺寸的固定孔，配合挂耳的位置预留出压片的活动行程空间，即可完成装配，适配大多数常规工业箱体、设备罩壳的安装尺寸要求，不需要对原有设备结构做大幅改动就能直接替换使用。锁合状态下，压片与锁体底座贴合紧密，不会出现翘起的缝隙，整体外观整洁利落，同时金属材质的结构具备足够的结构强度，能够承受较大的拉紧拉力，在频繁开合的使用场景下也能保持稳定的锁止性能，长期使用不会出现明显的结构变形、弹力衰减问题。
